Prodotti

Monitor CRT 9″ monocromatico – FANUC A61L-0001-0093

Il A61L-0001-0093 è un monitor CRT da 9″ monocromatico (“9-inch Monochrome CRT Display”) prodotto da FANUC, impiegato come unità di visualizzazione standard nei controlli numerici FANUC Serie 0, Serie 6, Serie 10/11/12 e Serie 15. Il display, a tubo catodico monocromatico a fosfori (tipicamente verde P31 o ambra P39), visualizza l’interfaccia operatore del CNC: programmi attivi, stato macchina, messaggi di allarme e coordinate degli assi. Si collega all’unità di controllo tramite la scheda video interna al cabinet FANUC. Non comprende circuiteria CNC propria: è esclusivamente una periferica di visualizzazione dedicata.

Il monitor è l’interfaccia operatore primaria del controllo numerico: senza di esso l’operatore non può visualizzare il programma in esecuzione, leggere i messaggi di allarme, controllare le coordinate degli assi né interagire con il CNC tramite la tastiera. Un monitor guasto rende la macchina operativamente inutilizzabile, bloccando qualsiasi attività di produzione, diagnosi o messa a punto, con conseguente fermo impianto immediato.

FANUC è il leader mondiale nella produzione di controlli numerici, robot industriali e sistemi di automazione di fabbrica, fondata in Giappone nel 1956 come divisione di Fujitsu e indipendente dal 1972. Questo monitor appartiene alla linea classica per sistemi CNC degli anni ‘80–‘90 ed è legacy / fuori produzione: reperibile esclusivamente come usato, surplus o tramite servizi specializzati di riparazione CRT oppure kit retrofit LCD.

Dati tecnici principali

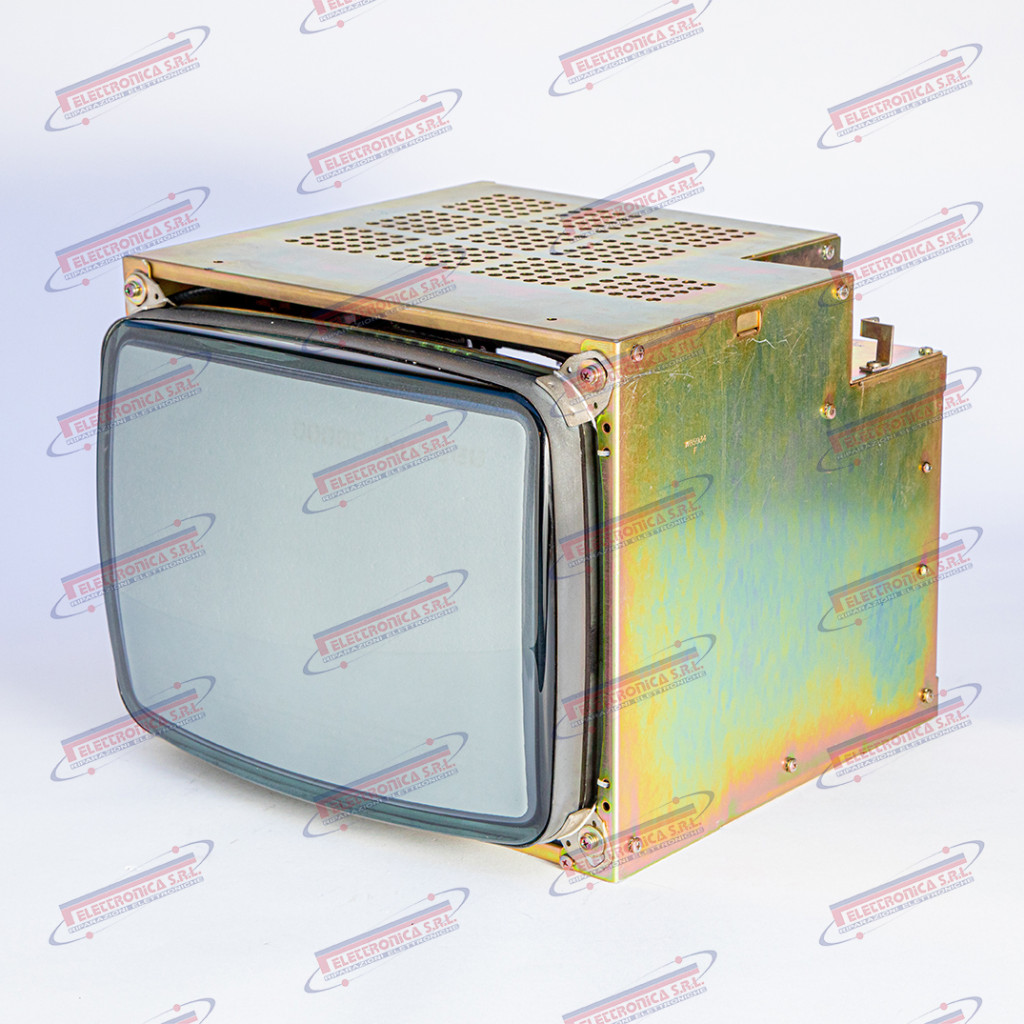

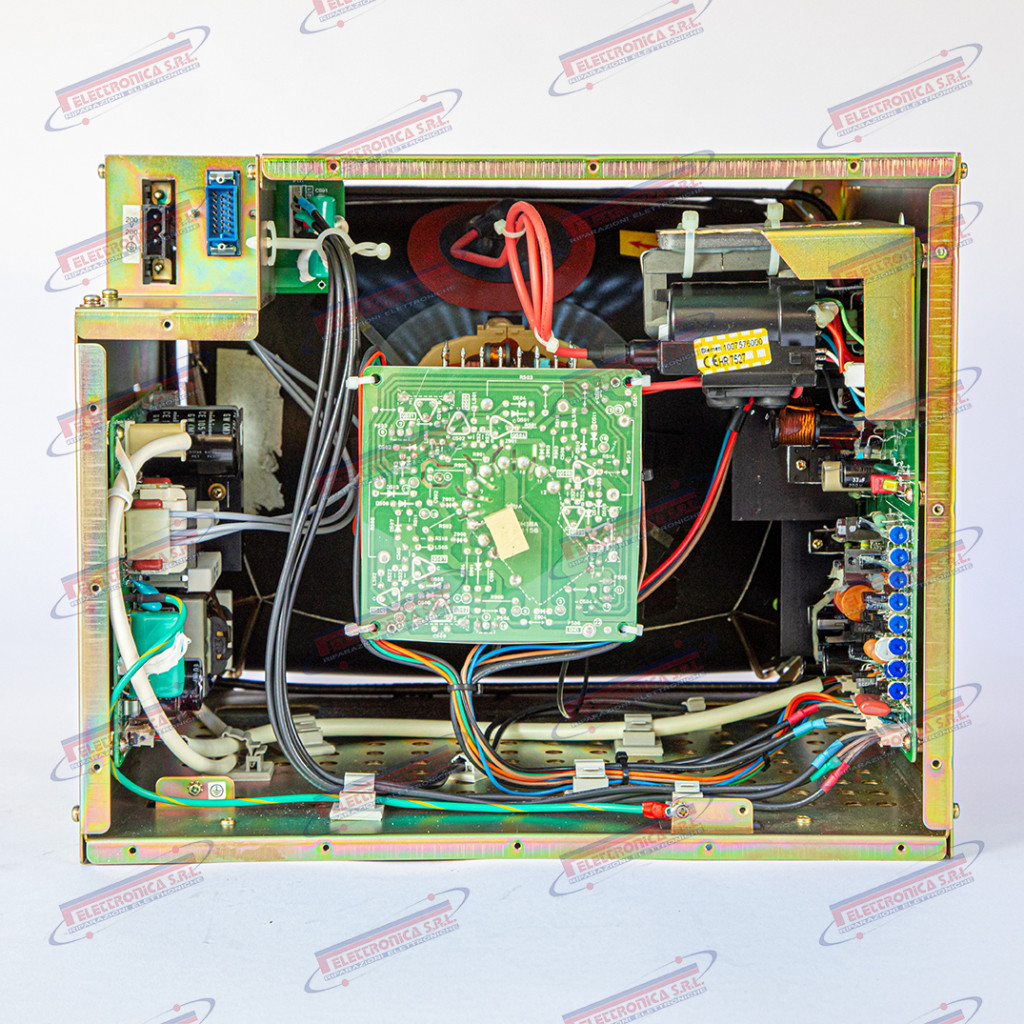

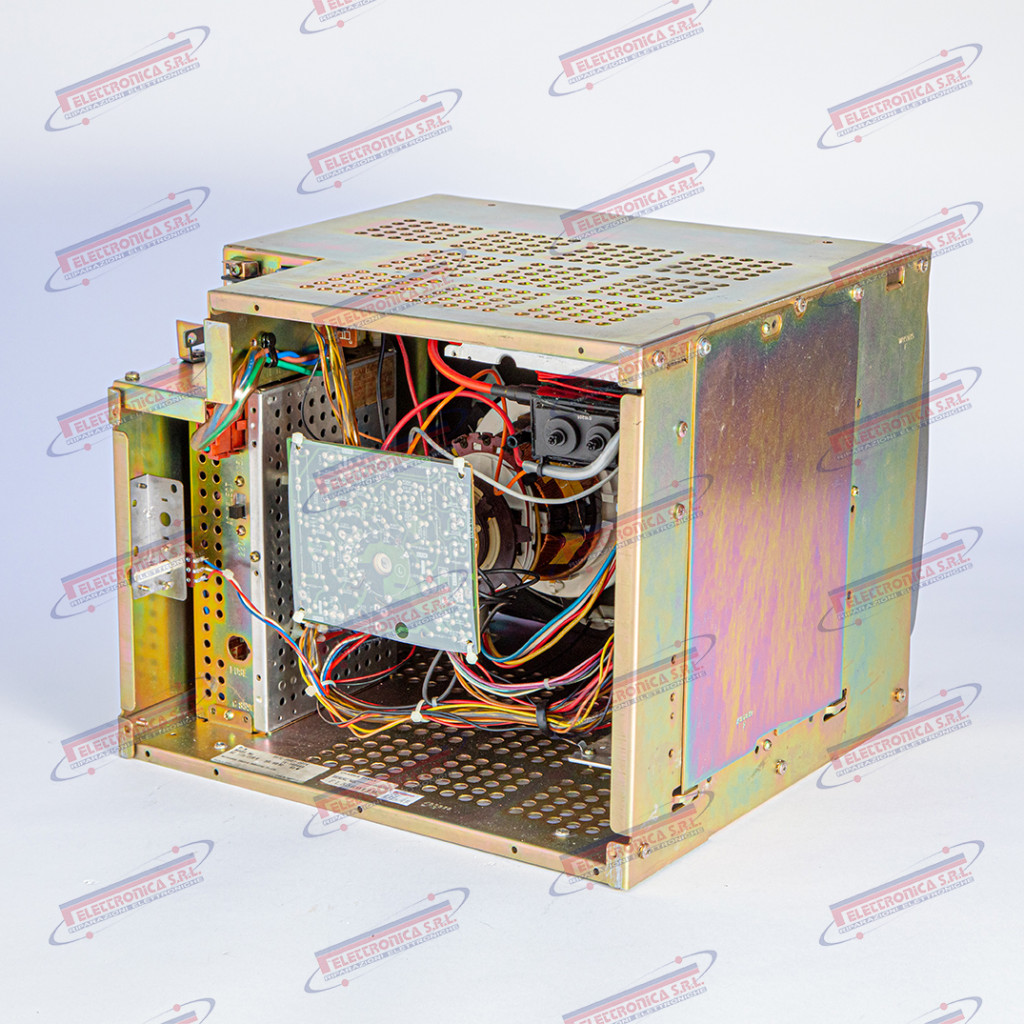

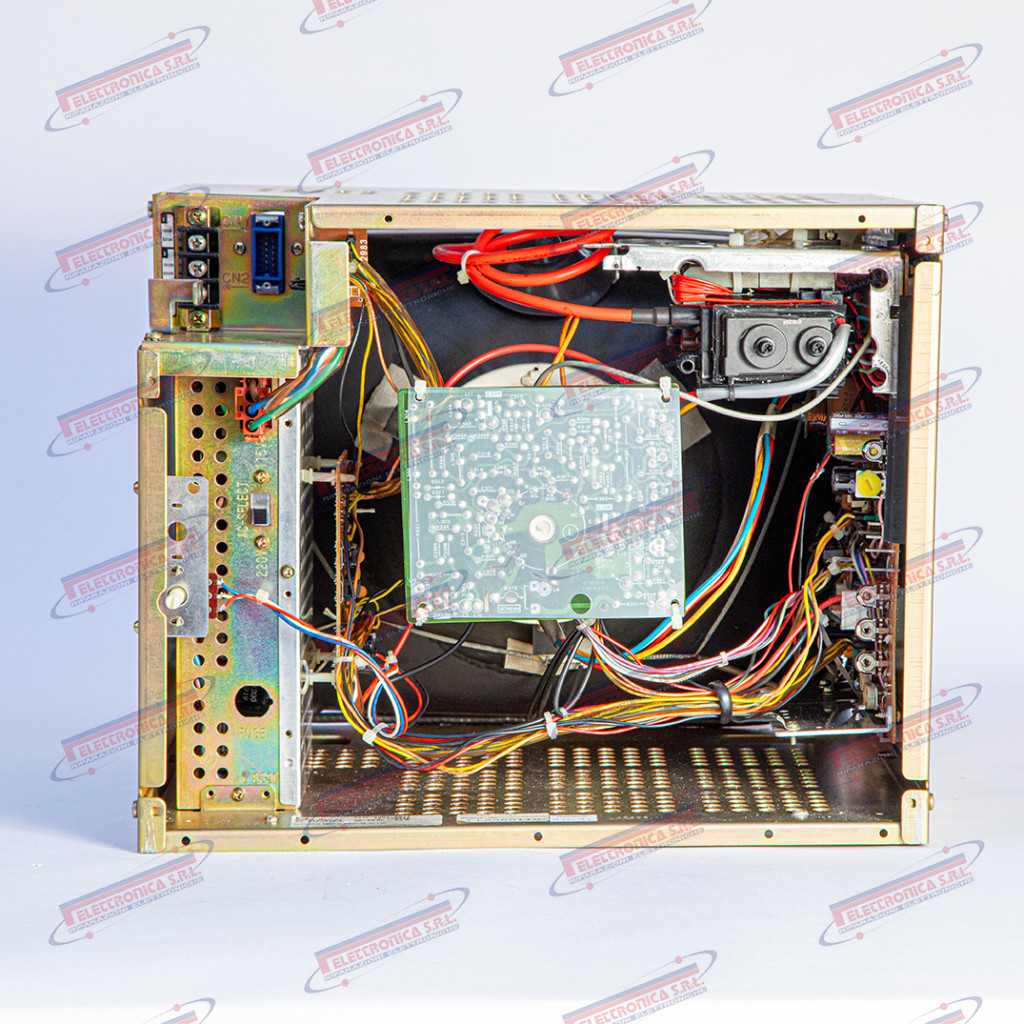

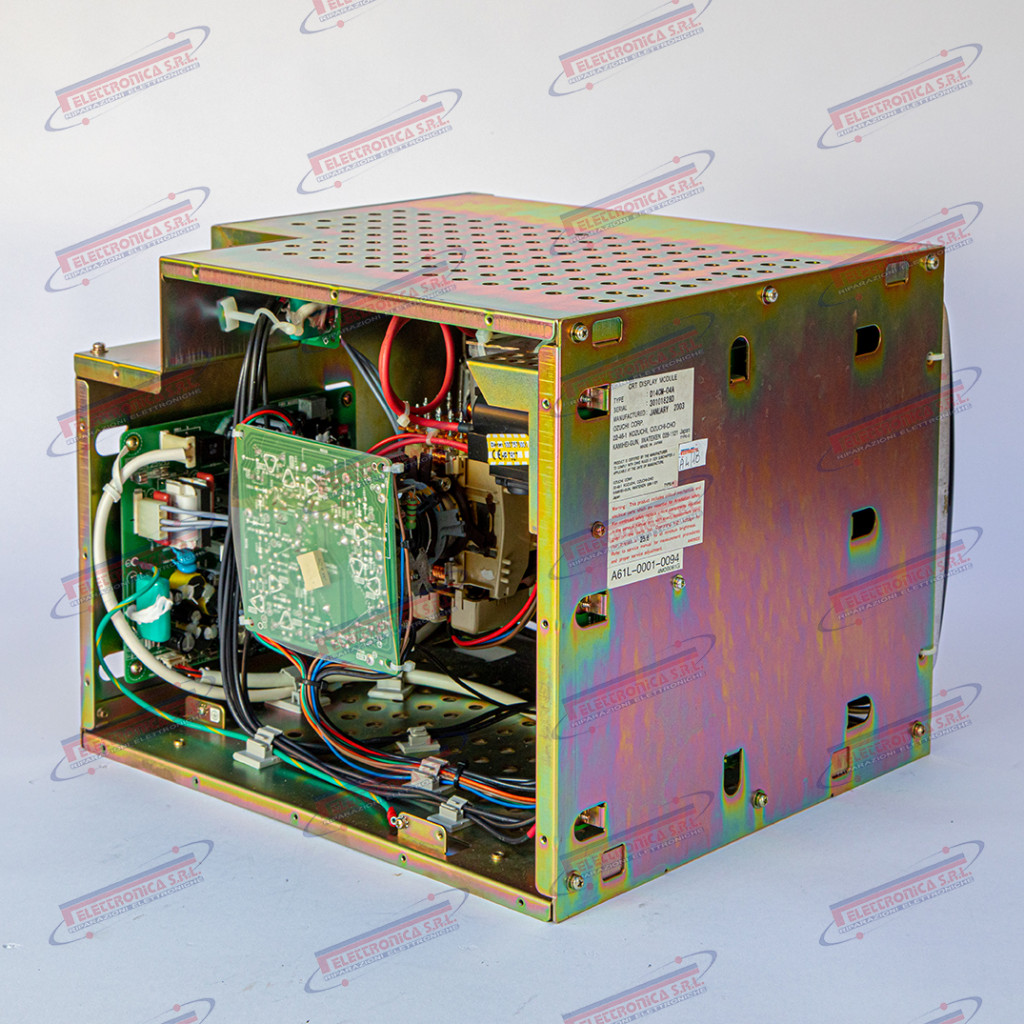

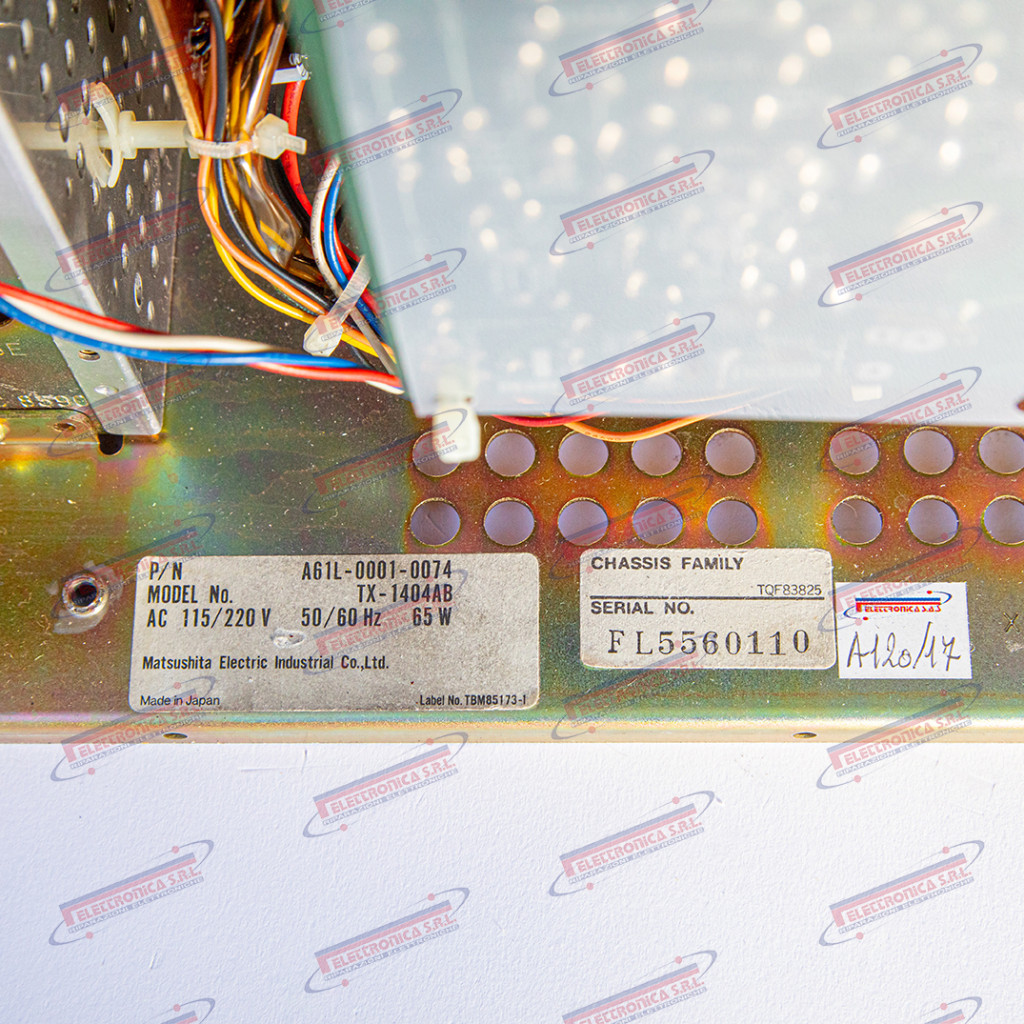

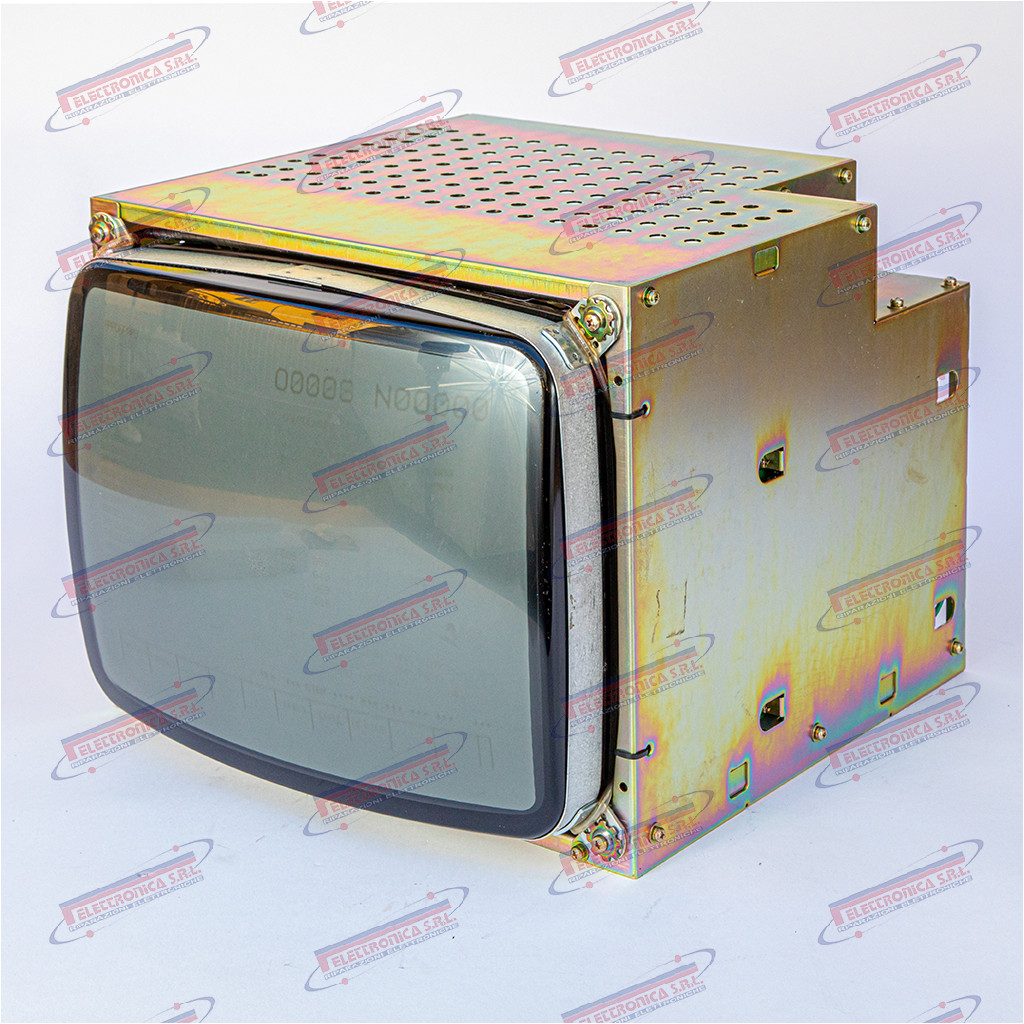

Monitor a colori 14″ – FANUC A61L-0001-0074

Il A61L-0001-0074 è un monitor a tubo catodico (CRT) a colori da 14″ (“14″ Colour CRT Monitor”) prodotto da FANUC, impiegato come unità di visualizzazione nelle console MDI/CRT dei sistemi CNC FANUC Serie 0, Serie 6, Serie 10/11/12, Serie 15 e Serie 16/18/21, nonché in alcune celle robotizzate FANUC degli stessi anni. Il dispositivo riceve il segnale video dall’unità di controllo tramite cablaggio dedicato e connettore proprietario, visualizzando le schermate operative del CNC in tecnologia CRT a colori. Non sono documentate revisioni hardware con codici distinti; eventuali lotti produttivi differiscono unicamente per componenti interni minori.

Il monitor è l’interfaccia visiva primaria tra l’operatore e il sistema CNC: senza di esso non è possibile visualizzare programmi pezzo, parametri macchina, diagnostica né messaggi di allarme. Un guasto al monitor blocca di fatto l’operatività della macchina anche se l’elettronica di controllo è integra, rendendo impossibile qualsiasi interazione con i menù, il reset di allarmi o la modifica di parametri critici.

FANUC (Fuji Automatic NUmerical Control) è il principale costruttore mondiale di sistemi CNC e robotica industriale, con sede a Oshino, Yamanashi, Giappone. Fondata nel 1956 come divisione di Fujitsu e autonoma dal 1972, FANUC detiene la quota di mercato più alta nel settore CNC a livello globale. I monitor CRT della famiglia A61L sono legacy / fuori produzione: la tecnologia CRT non viene più fabbricata industrialmente e questi componenti sono reperibili esclusivamente come usato, surplus o tramite sostituzione con kit retrofit LCD compatibili.

Dati tecnici principali

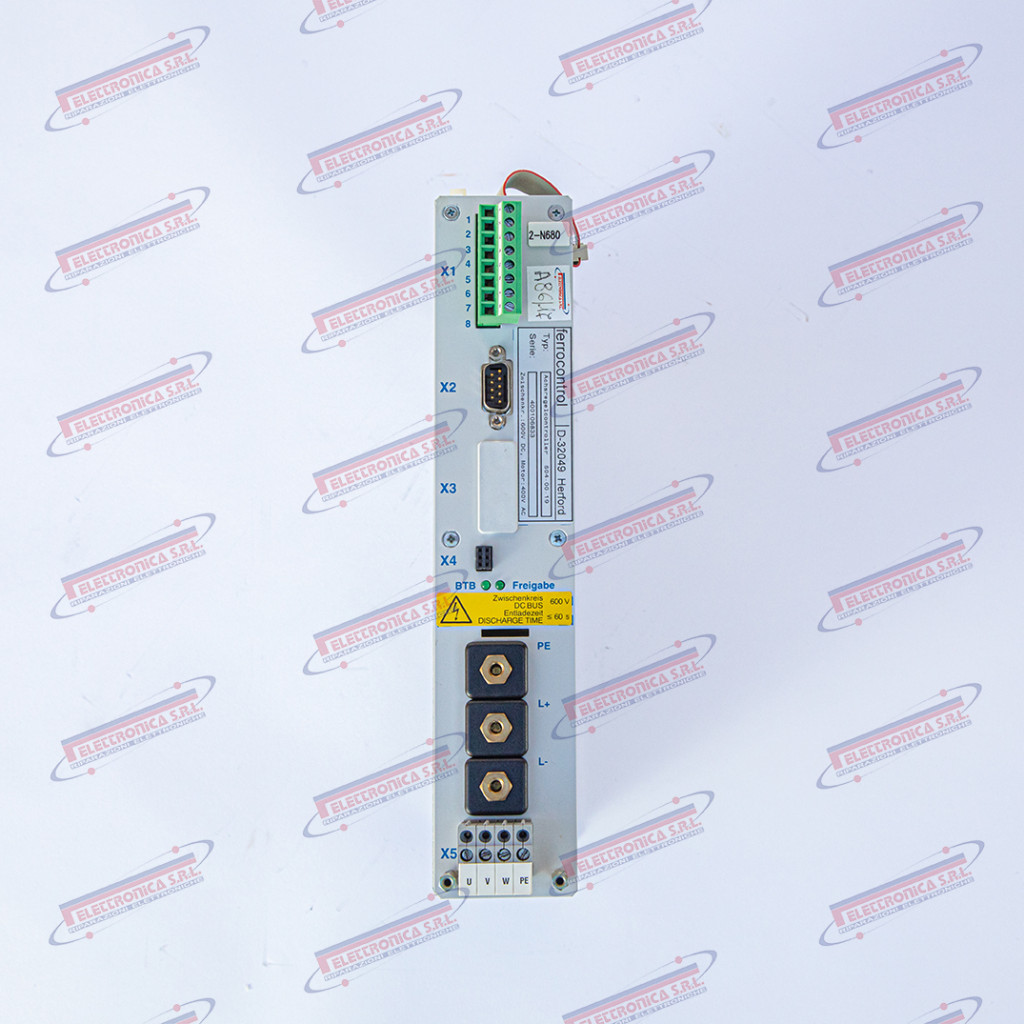

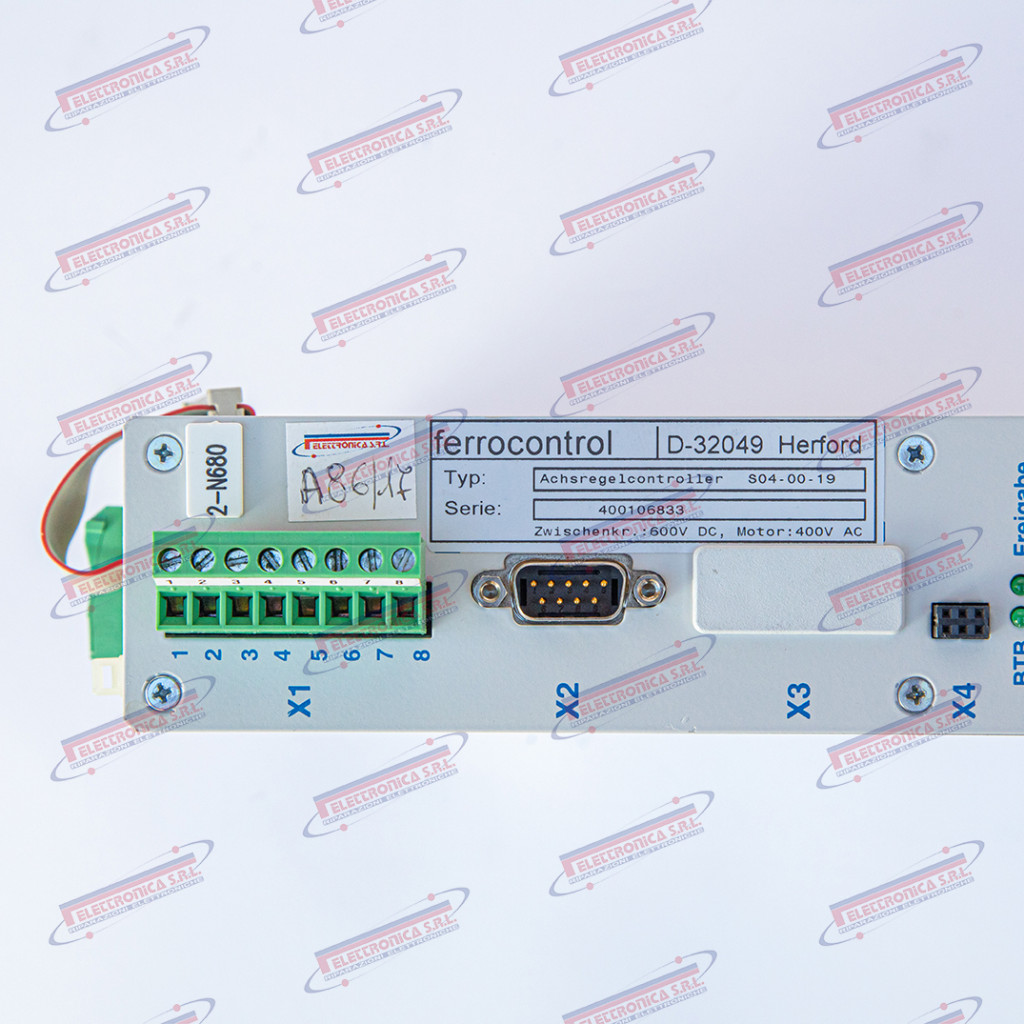

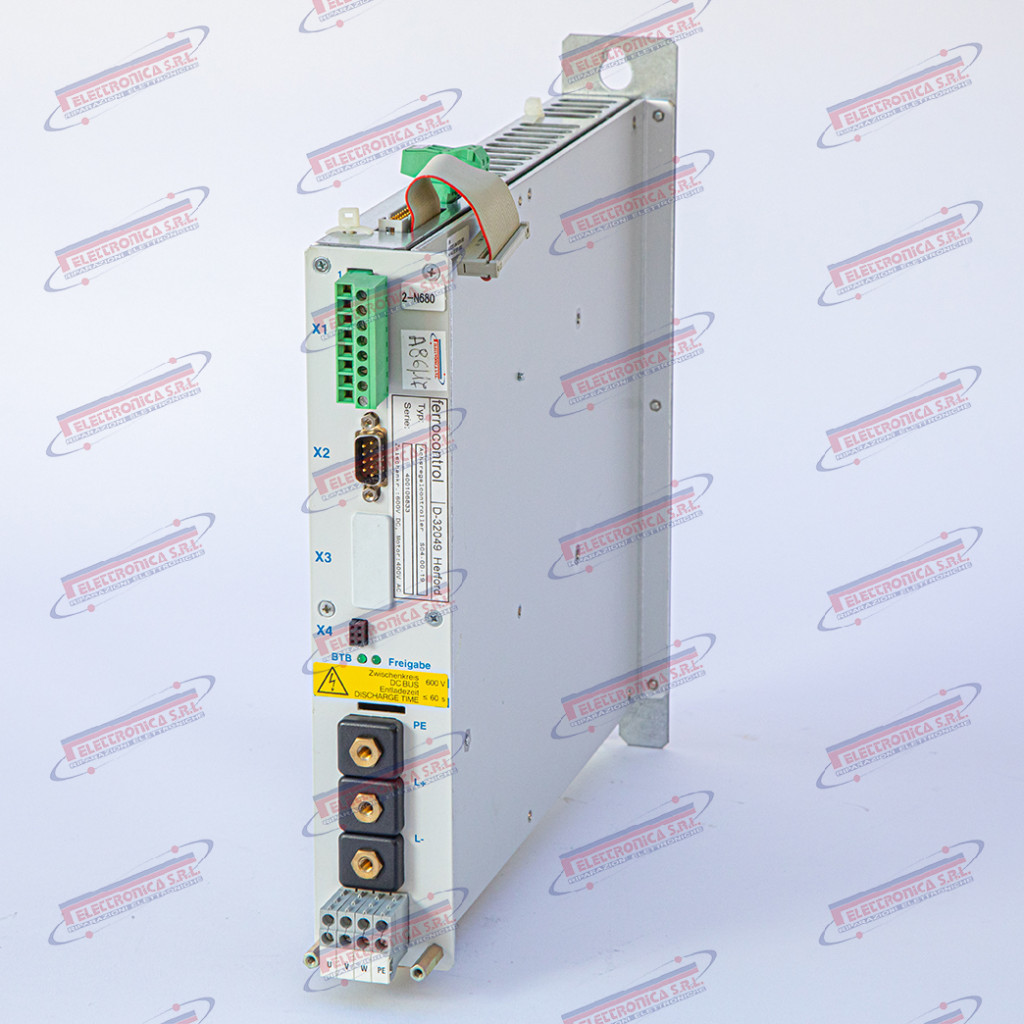

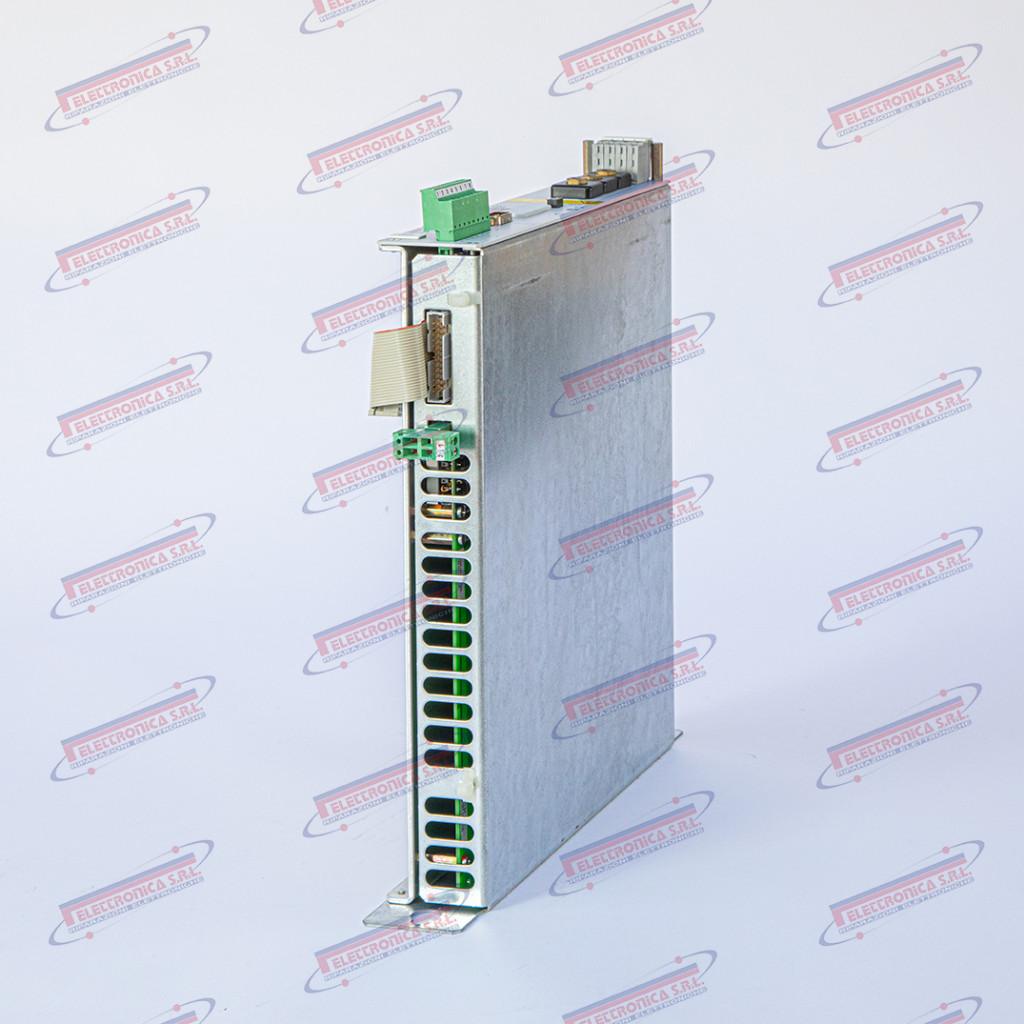

Azionamento servoasse – FERROCONTROL S04-00-19

Il S04-00-19 è un azionamento servoasse (“Servo Axis Drive”) prodotto da FERROCONTROL, progettato per l’impiego nei sistemi CNC E°CNC di FERROCONTROL, diffusi su centri di lavoro per la lavorazione del legno, pannelli, vetro e pietra. Il modulo controlla gli assi servoazionati gestendo l’anello di corrente e di velocità del servomotore collegato. Il codice completo del componente è S04-00-19 (riferimento interno S040019).

L’azionamento servoasse è il cuore del sistema di posizionamento della macchina: converte i comandi di posizione e velocità provenienti dal controllo CNC in correnti di pilotaggio del servomotore, chiudendo l’anello di retroazione su encoder o resolver. Un guasto all’azionamento comporta il blocco immediato dell’asse interessato e l’impossibilità di eseguire qualsiasi lavorazione fino alla sostituzione o riparazione del modulo.

FERROCONTROL Steuerungssysteme GmbH & Co. KG è un costruttore tedesco con sede a Herford specializzato in sistemi CNC per l’industria della lavorazione del legno e dei pannelli. I sistemi E°CNC equipaggiano macchine di numerosi costruttori leader di settore tra cui Holzma, Weeke e Brandt. FERROCONTROL è parte del Gruppo HOMAG. I ricambi per sistemi datati sono legacy / fuori produzione e disponibili esclusivamente tramite canali specializzati o riparazione.

Dati tecnici principali

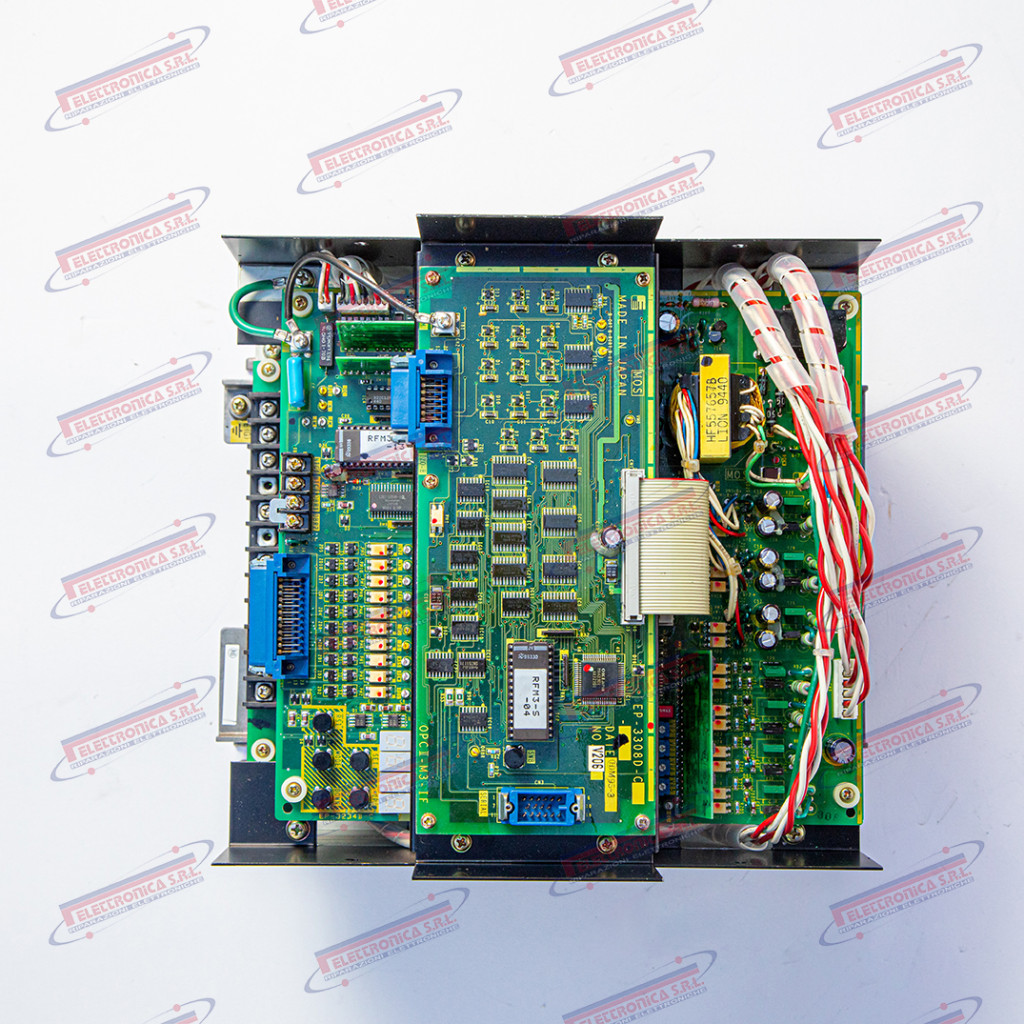

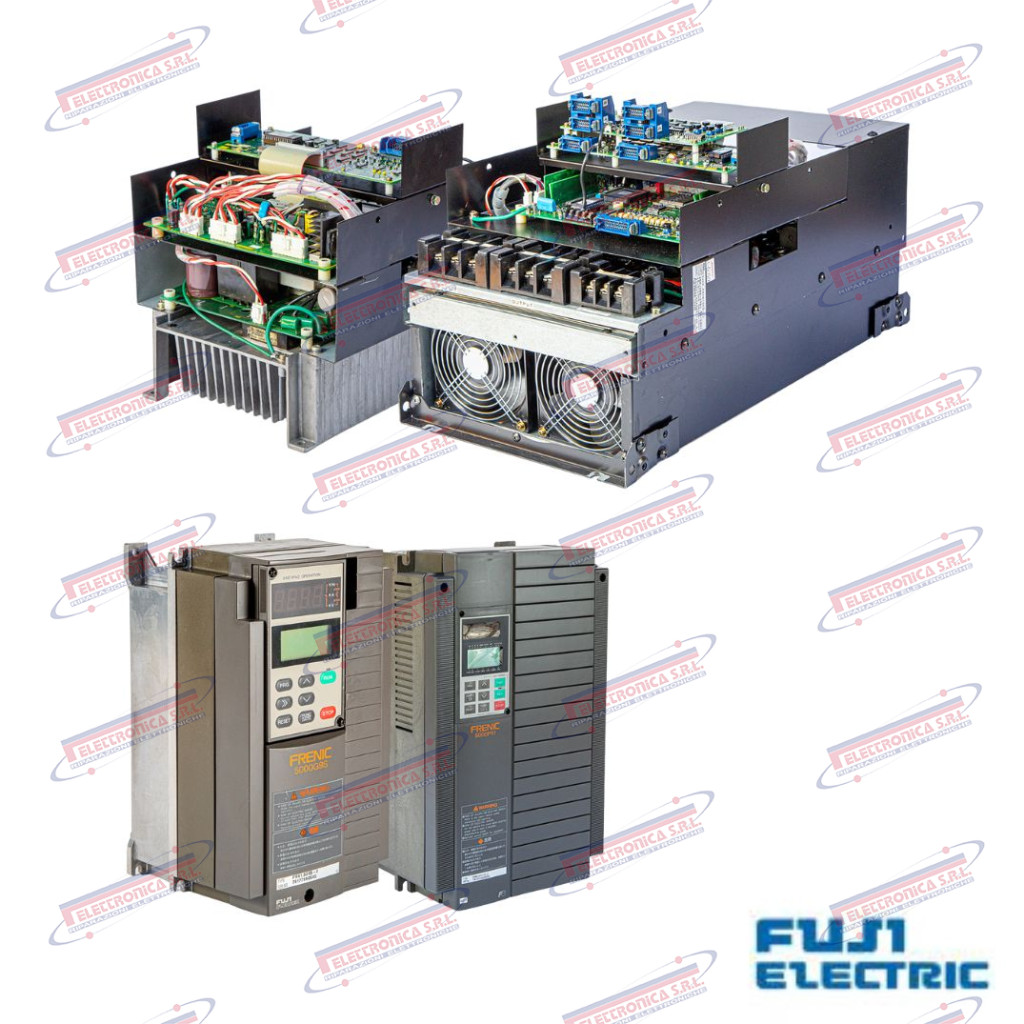

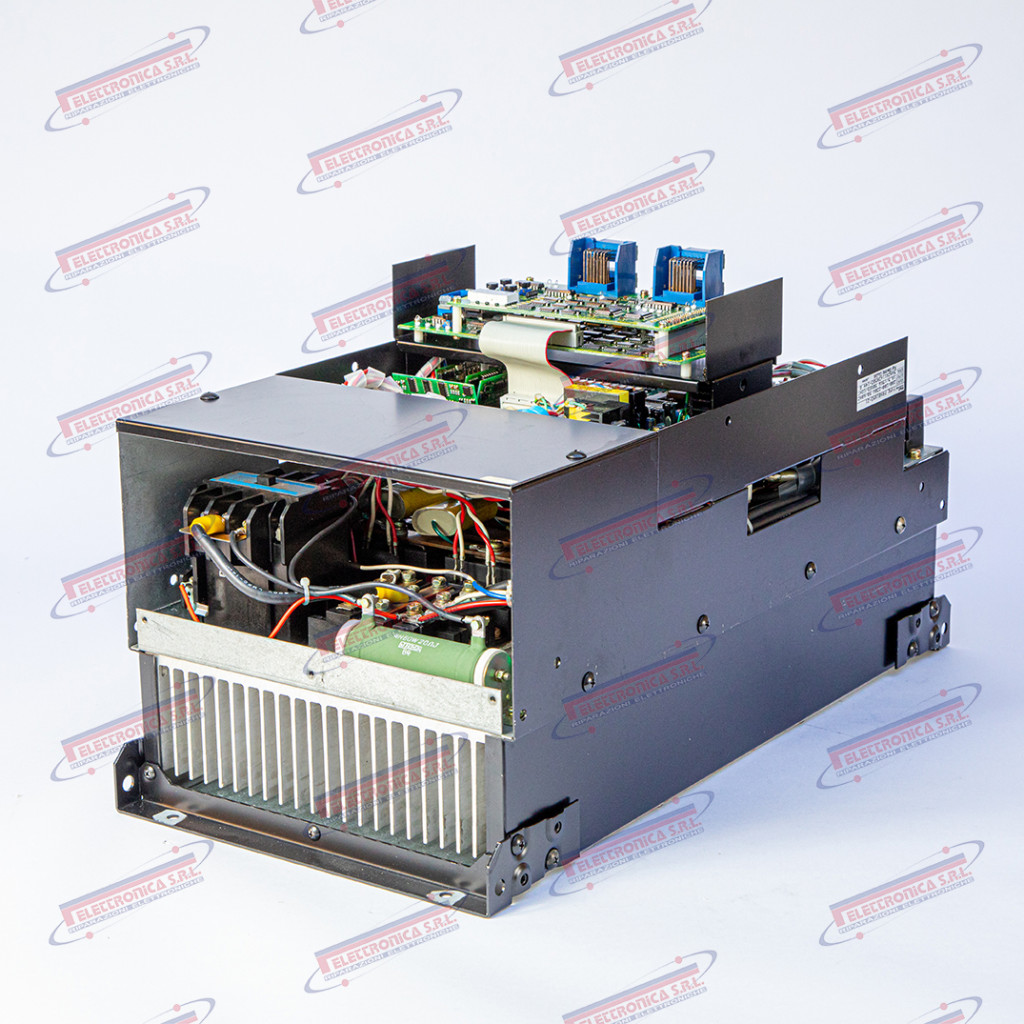

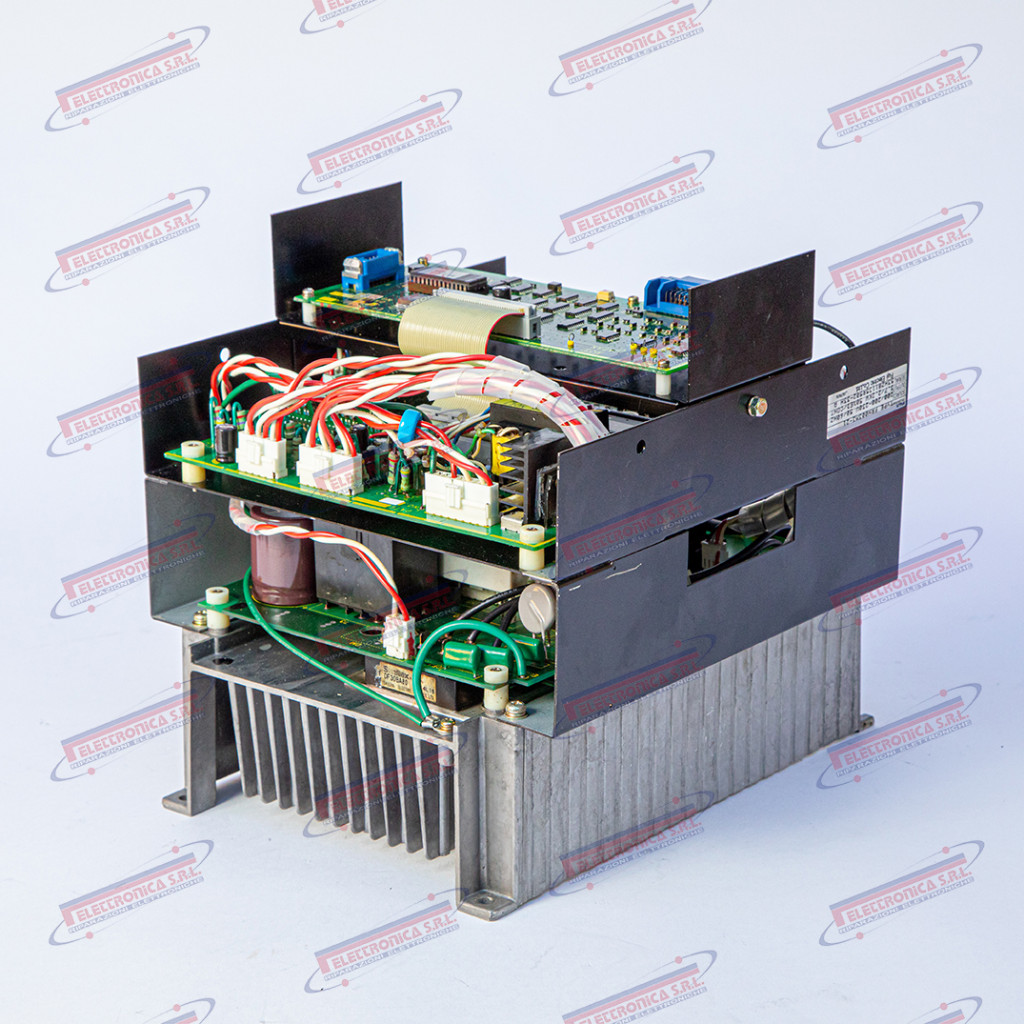

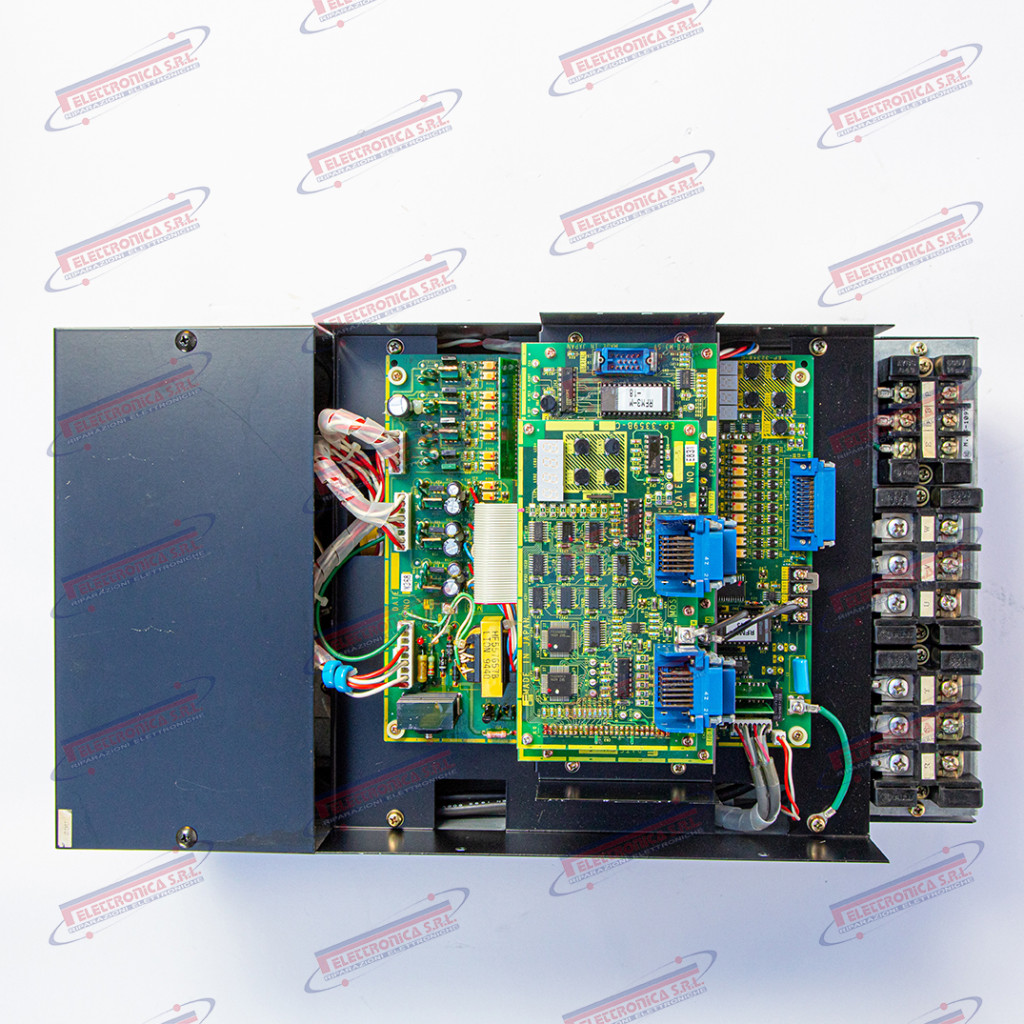

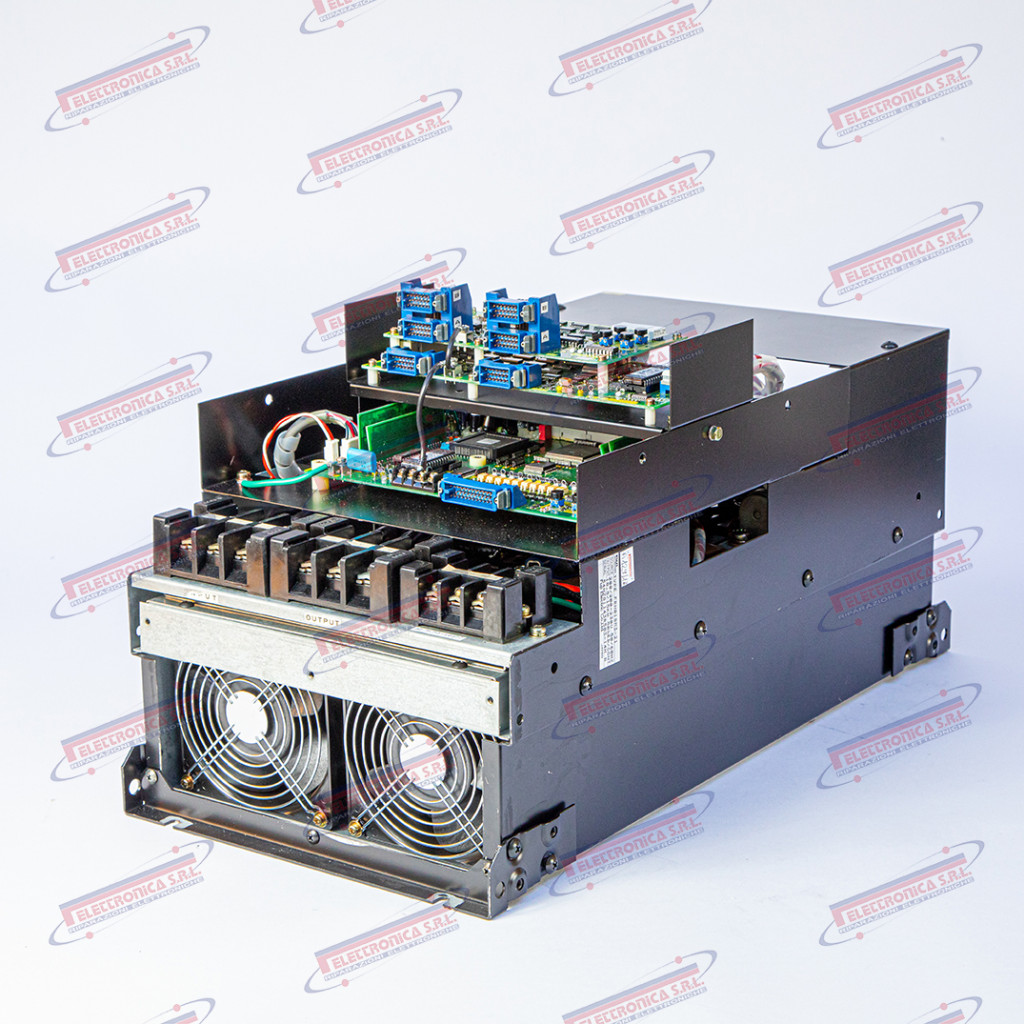

Azionamento inverter mandrino 3,7 kW – FUJI FRN3. 7M5-2

Il FRN3. 7M5-2 è un azionamento inverter per mandrino CNC (“Spindle Inverter Drive”) da 3,7 kW appartenente alla serie FRENIC 5000MS5, prodotto da Fuji Electric. Progettato specificamente per applicazioni di controllo mandrino in macchine utensili a controllo numerico (centri di lavoro verticali e orizzontali, torni CNC, fresatrici), il drive converte la tensione di rete trifase in uscita a frequenza e tensione variabili per il controllo della velocità e della coppia del motore mandrino. Incorpora funzionalità dedicate ai requisiti delle macchine utensili: orientamento del mandrino (spindle orientation) per il cambio utensile automatico, modalità C-axis e frenatura in corrente continua. Disponibile in più taglie di potenza all’interno della stessa famiglia MS5.

L’azionamento inverter mandrino FRENIC 5000MS5 è l’unità elettronica che converte la tensione di rete trifase in tensione e frequenza variabili per governare velocità e coppia del motore mandrino in ogni fase della lavorazione. Gestisce funzioni critiche come l’orientamento del mandrino per il cambio utensile automatico, il controllo ad anello chiuso tramite retroazione encoder e la frenatura rapida all’arresto. Un guasto a questa unità rende il mandrino completamente incontrollabile, bloccando la produzione e rendendo necessario un intervento specializzato immediato.

Fuji Electric Co., Ltd. è un gruppo industriale giapponese fondato nel 1923, tra i principali produttori mondiali di inverter industriali, azionamenti elettrici e sistemi di automazione per uso industriale. La serie FRENIC 5000MS5 era dedicata specificatamente all’industria delle macchine utensili CNC ed è oggi legacy / fuori produzione, sostituita da linee più recenti quali FRENIC-Ace e FRENIC-MEGA; i ricambi sono reperibili esclusivamente come unità usate, stock surplus o tramite riparazione specializzata.

Dati tecnici principali

Inverter azionamento in frequenza – FUJI FRN003M3-21

Il FRN003M3-21 è un inverter / azionamento in frequenza (“Variable Frequency Drive” – VFD) della famiglia FRENIC realizzato da FUJI Electric. Il codice individua un convertitore di frequenza compatto appartenente alla classe di potenza nominale ~0,3–0,4 kW, tensione di classe 200 V, progettato per il controllo della velocità di motori asincroni trifase in ambito industriale e su macchine utensili CNC. Il componente appartiene a una delle serie compatte storiche FRENIC di FUJI Electric, prodotte a partire dagli anni ’90 per applicazioni di motion control in svariati settori manifatturieri.

L’inverter di frequenza è il componente che converte la tensione di rete a frequenza fissa in una tensione trifase a frequenza e ampiezza variabili, consentendo la regolazione continua e precisa della velocità del motore asincrono pilotato. In una macchina utensile CNC può assolvere al controllo del mandrino a bassa potenza, della pompa del refrigerante, del nastro trasportatore trucioli o di assi ausiliari. Il guasto all’inverter determina l’arresto immediato e incontrollato della funzione servita: senza di esso il motore non è in grado di avviarsi né di regolare la propria velocità, rendendo la sezione di macchina coinvolta completamente inoperativa.

FUJI Electric Co., Ltd. è un primario costruttore giapponese di power electronics, fondato nel 1923 come joint venture tra Furukawa Electric e Siemens. La famiglia FRENIC di inverter industriali copre potenze da pochi watt fino a centinaia di kW ed è impiegata in tutto il mondo in applicazioni CNC, HVAC e automazione industriale. I modelli della serie M3 e le varianti coeve sono da considerarsi legacy / fuori produzione: disponibili esclusivamente come usato, surplus o tramite riparazione specializzata.

Dati tecnici principali

Azionamento mandrino AC – FUJI FMD-11AC-21A

Il FMD-11AC-21A è un azionamento mandrino in corrente alternata (“AC Spindle Drive”) appartenente alla serie FRENIC 5000M2 di Fuji Electric. Progettato specificatamente per il controllo vettoriale di velocità e coppia di motori mandrino AC su macchine utensili CNC, si interpone tra la rete di alimentazione e il motore mandrino, convertendo la tensione di rete in tensione e frequenza variabili. Il prefisso FMD identifica la famiglia di azionamenti mandrino all’interno della serie FRENIC 5000M2; la cifra numerica codifica la classe di potenza (~11 kW), la sigla AC indica la tecnologia in corrente alternata e 21A specifica la variante di tensione (classe 200 V) e la revisione hardware. Il prodotto può esistere in più revisioni e varianti; moduli opzione quali schede di comunicazione seriale, filtri EMI e interfacce encoder erano disponibili come accessori separati.

L’azionamento mandrino AC è il nucleo elettronico del sistema di controllo della rotazione nella macchina utensile: riceve il riferimento di velocità dal CNC, chiude l’anello di velocità e coppia tramite retroazione encoder o tachimetrica, e alimenta il motore con la potenza necessaria per mantenere la velocità programmata costante anche sotto variazioni di carico durante la lavorazione. Un guasto a questo componente determina il blocco immediato del mandrino e il fermo macchina totale: nessuna lavorazione è possibile fino alla sua sostituzione o riparazione, con conseguenti perdite di produzione e rischi di scarto sul pezzo in lavorazione.

Fuji Electric è un gruppo industriale giapponese fondato nel 1923, leader mondiale nella progettazione e produzione di inverter, azionamenti AC/DC e sistemi di automazione industriale per applicazioni di precisione. La serie FRENIC 5000M2 rappresenta la generazione di azionamenti mandrino per macchine utensili CNC degli anni ’90–2000 ed è oggi legacy / fuori produzione: i ricambi sono reperibili esclusivamente come usato, surplus NOS o tramite centri di riparazione specializzati.

Dati tecnici principali

Scheda di posizionamento – FUJI EP-3358C-C

La EP-3358C-C è una scheda elettronica di controllo posizionamento (“Positioning Control Board”) realizzata da FUJI Electric, impiegata nei sistemi CNC e di automazione industriale della stessa casa costruttrice. La scheda gestisce il controllo di posizione degli assi e l’elaborazione della retroazione da encoder o resolver, interfacciandosi con i drive servo del medesimo sistema. Non si tratta di una CPU né di un modulo I/O generico, ma di un’unità di regolazione dedicata al posizionamento preciso degli assi macchina.

La scheda di posizionamento è il modulo elettronico che chiude l’anello di posizione nel sistema CNC: elabora i segnali di retroazione dall’encoder dell’asse, calcola l’errore di posizione e genera i riferimenti di correzione per i drive servo. Senza di essa il posizionamento preciso degli assi è impossibile: qualsiasi lavorazione richiedente tolleranze geometriche strette produrrebbe pezzi fuori tolleranza o rischierebbe collisioni per errori di quota.

FUJI Electric è un costruttore giapponese con oltre un secolo di storia nell’elettronica industriale, fondato nel 1923 come joint venture tra Furukawa Electric e Siemens. Specializzata in elettronica di potenza, azionamenti, sistemi CNC e automazione di fabbrica (FA), produce tra l’altro la serie di inverter FRENIC e i sistemi servo Alpha. I prodotti della famiglia EP-3358C-C appartengono a una generazione di controlli legacy / fuori produzione e sono reperibili esclusivamente come usato, NOS o tramite riparazione specializzata.

Dati tecnici principali

Scheda di posizionamento assi – FUJI EP-3308D-C

Il EP-3308D-C è una scheda elettronica di controllo posizionamento assi (“Axis Positioning Control Board”) prodotta da FUJI Electric, appartenente alla famiglia di controllo numerico e automazione industriale della stessa casa costruttrice. La scheda elabora i comandi di posizione provenienti dalla CPU CNC, li confronta con i segnali di retroazione degli encoder di asse e calcola il riferimento di velocità da trasmettere agli azionamenti. L’identificativo di serie EP-3308 individua la famiglia di schede di posizionamento FUJI di questa generazione; il suffisso identifica la variante D e la revisione C.

La scheda di posizionamento assi è l’elemento centrale del controllo del moto: riceve i comandi di posizione dal processore CNC, li confronta con il segnale di retroazione (encoder o resolver) e calcola l’errore di inseguimento per correggere continuamente la traiettoria dell’asse. In assenza di questa scheda il sistema CNC perde completamente il governo degli assi: qualsiasi movimento diventa incontrollato, con conseguente rischio di collisione, scarto dimensionale del pezzo in lavorazione o gravi danni meccanici alla macchina.

FUJI Electric è un gruppo industriale giapponese fondato nel 1923, con forte specializzazione in elettronica di potenza, inverter, azionamenti, sistemi CNC e automazione industriale. Storicamente presente nel mercato delle macchine utensili con sistemi di controllo asse propri, il gruppo ha progressivamente orientato l’offerta verso soluzioni integrate di nuova generazione. I moduli e le schede di controllo CNC di questa serie sono legacy / fuori produzione: reperibili esclusivamente come usato, surplus o tramite riparazione specializzata.

Dati tecnici principali

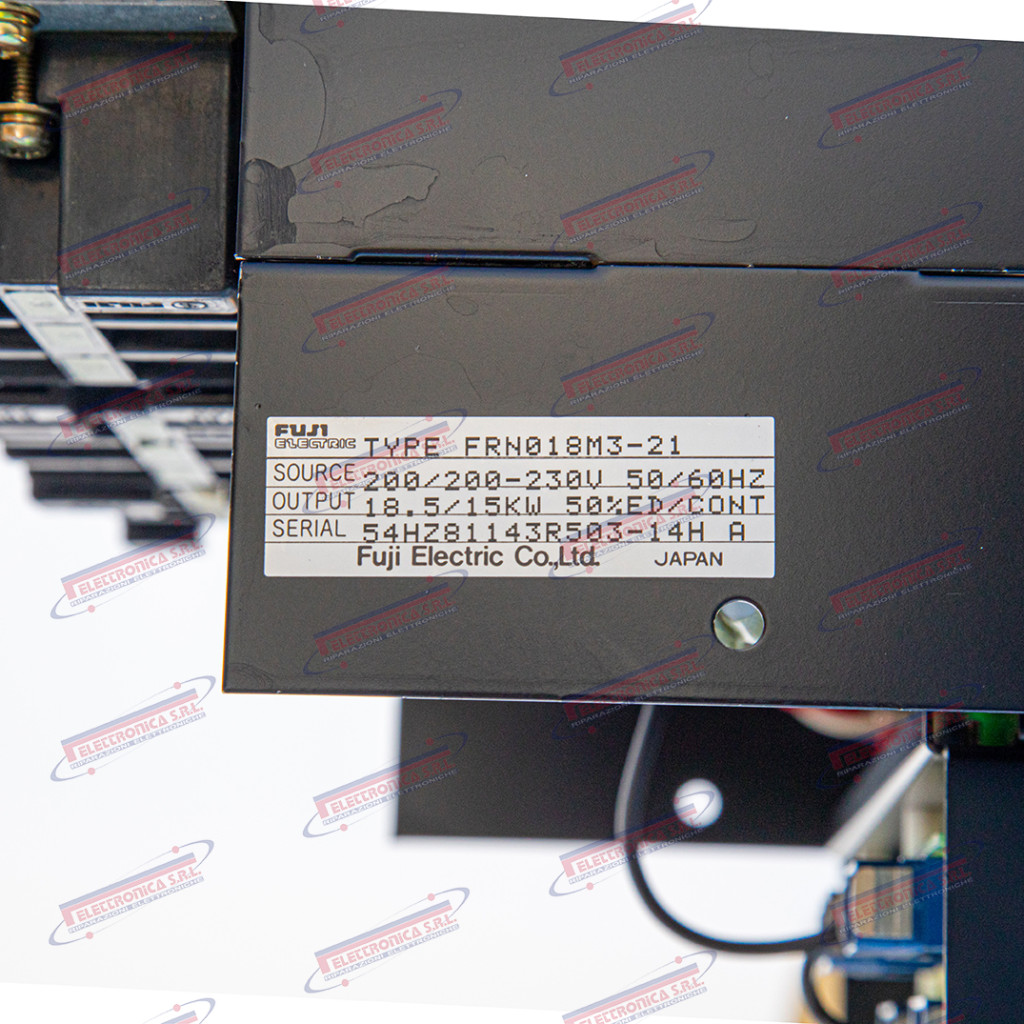

Inverter a frequenza variabile – FUJI FRN018M3-21

Il FRN018M3-21 è un inverter a frequenza variabile (“Variable Frequency Drive” – VFD) della serie FRENIC®, prodotto da FUJI Electric. L’unità è concepita per il controllo scalare (V/f) o vettoriale di motori asincroni trifase in applicazioni industriali, ed è documentata su sistemi CNC e macchine utensili come azionamento mandrino o per assi di avanzamento. La denominazione FRN018M3-21 identifica: prefisso FRN (famiglia FRENIC), taglia nominale 018, serie M3 (FRENIC-5000 M, terza generazione), suffisso 21 (codice tensione/configurazione: classe 200 V). L’unità può presentare varianti di revisione hardware; accessori quali pannello operatore remoto e filtri EMC possono non essere inclusi nella fornitura standard.

L’inverter a frequenza variabile è il componente che regola la velocità di rotazione del motore asincrono modificando in continuo la frequenza e la tensione di alimentazione: in un centro di lavorazione CNC controlla il mandrino (regime di taglio) o gli assi di avanzamento (velocità di feed). Il guasto dell’azionamento determina l’arresto immediato dell’asse o del mandrino controllato, rendendo la macchina completamente inutilizzabile fino alla sostituzione o alla riparazione del modulo.

FUJI Electric Co., Ltd. è una multinazionale giapponese fondata nel 1923 come joint venture tra Furukawa Electric e Siemens, specializzata in azionamenti elettrici, componenti di potenza, UPS e automazione industriale. La serie FRENIC è la linea storica di inverter industriali Fuji, evoluta dal FRENIC-5000 fino agli attuali FRENIC-Ace e FRENIC-AQUA. I prodotti della famiglia FRENIC-5000 M sono legacy / fuori produzione: reperibili esclusivamente come usato, NOS (new-old-stock) o tramite riparazione specializzata.

Dati tecnici principali

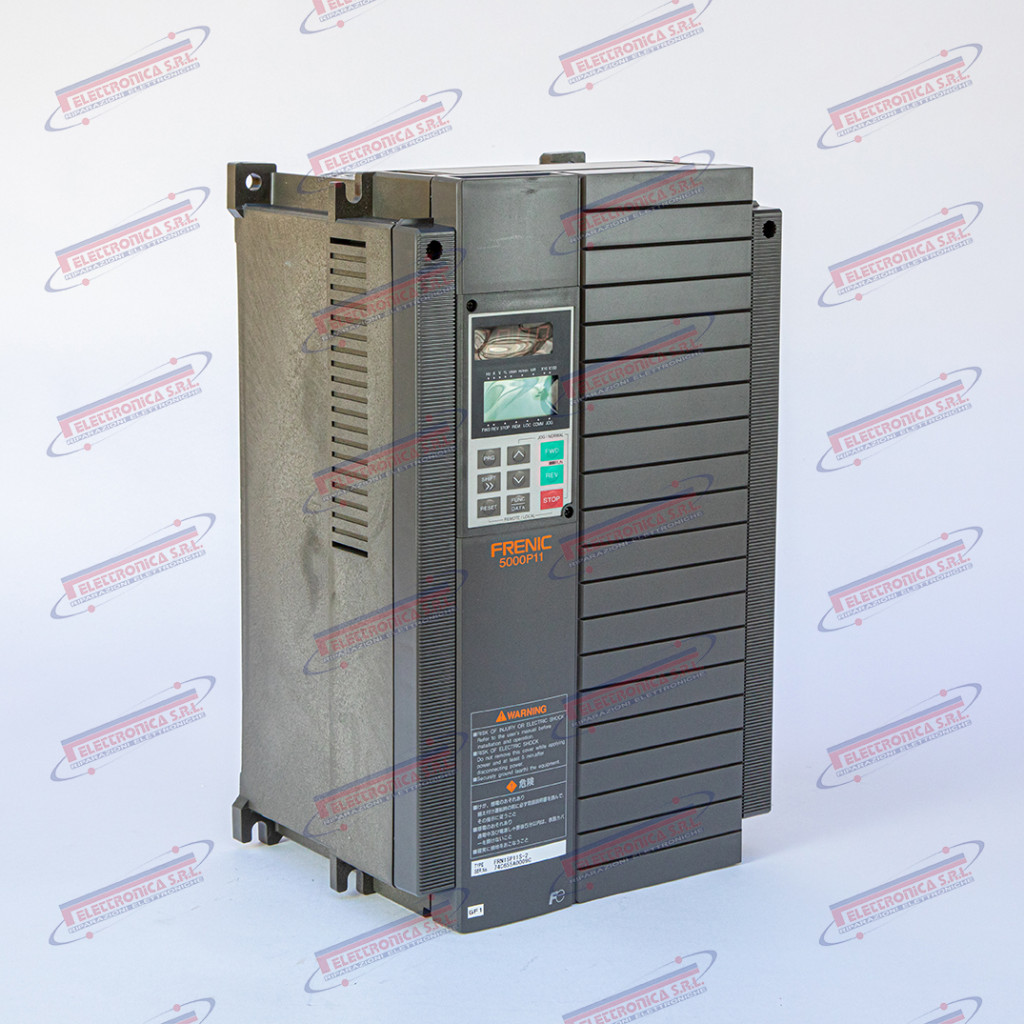

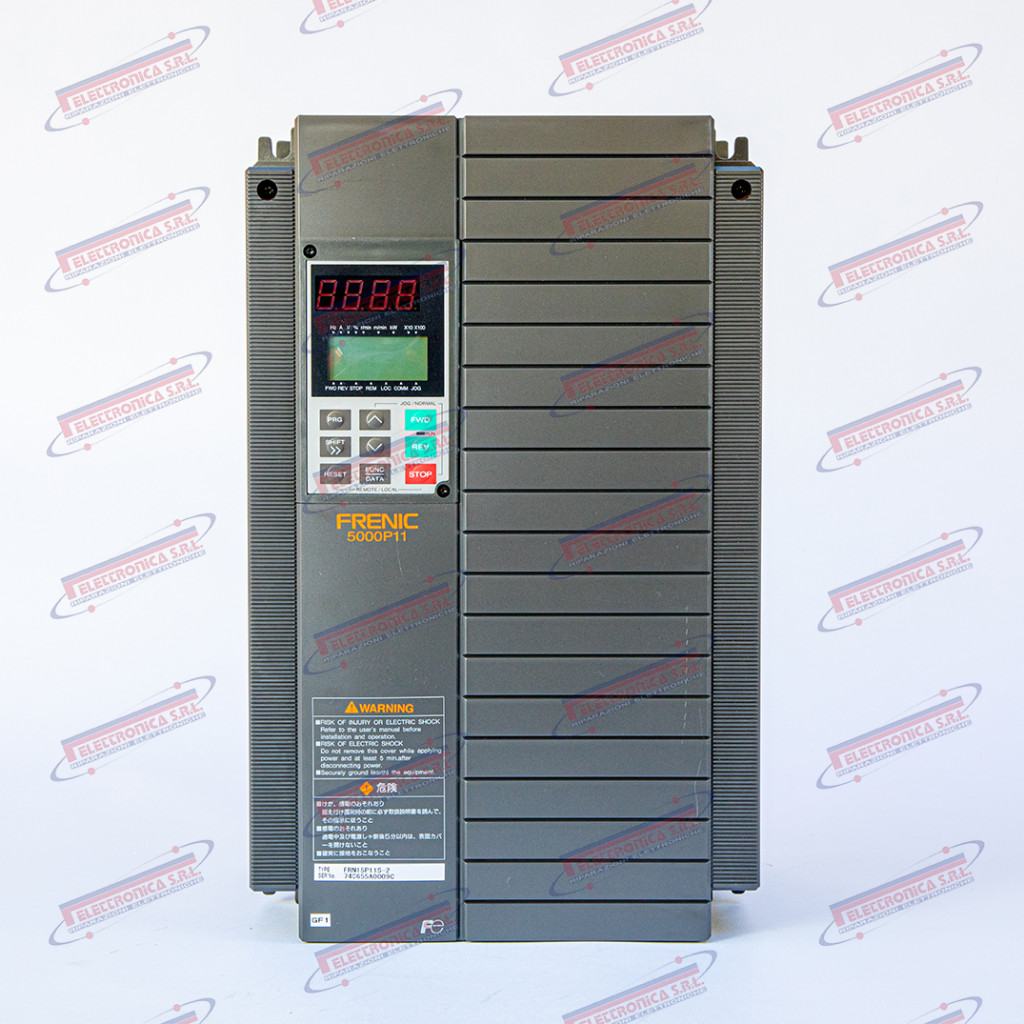

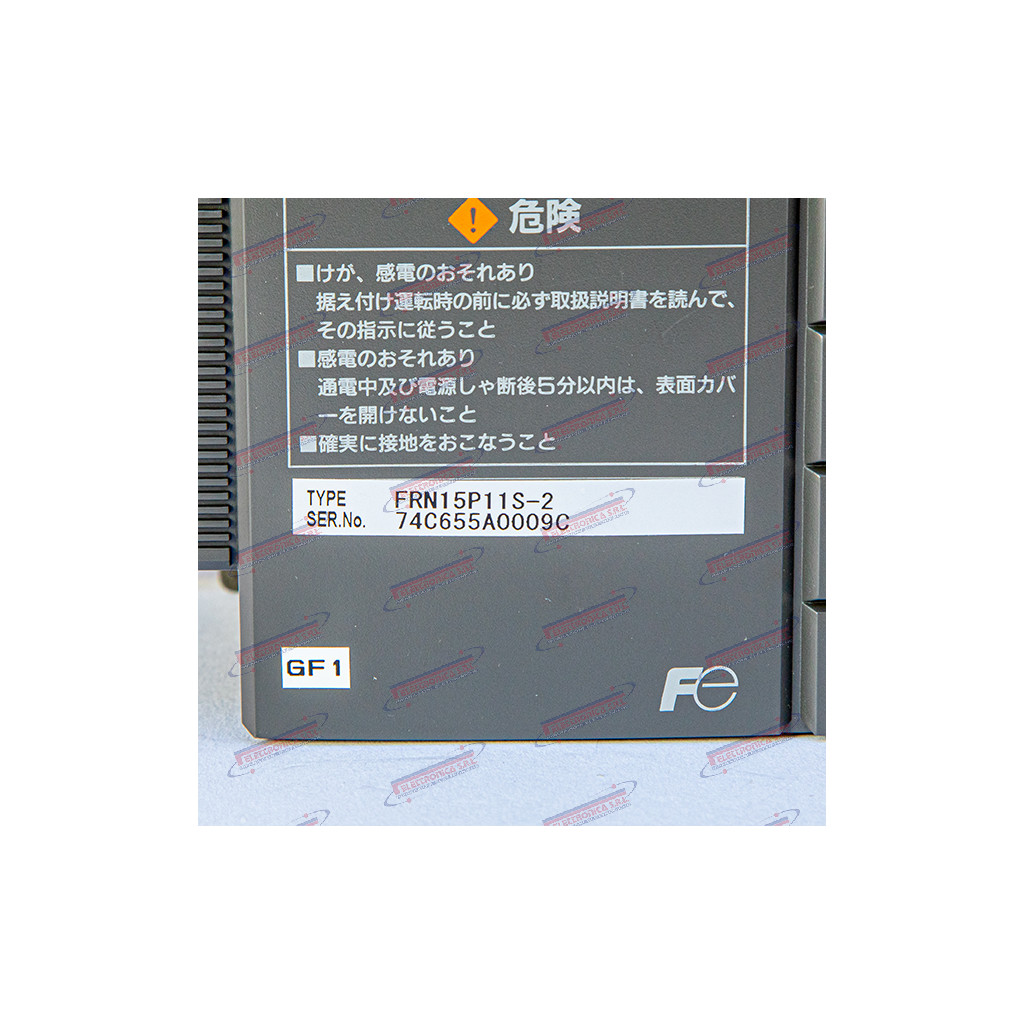

Inverter AC FRENIC 5000P11 15 kW – FUJI FRN15P11S-2

L’FRN15P11S-2 è un inverter AC a frequenza variabile (VFD – “AC Variable Speed Drive”) da 15 kW appartenente alla serie FRENIC 5000P11, realizzato da FUJI Electric e classificato per il livello di tensione 200 V in corrente alternata trifase. Il dispositivo implementa il controllo V/f e, nelle versioni avanzate, il controllo vettoriale sensorless del motore asincrono trifase. È documentato come componente di azionamento su numerosi centri di lavoro CNC e macchine industriali degli anni ’90 e 2000 equipaggiati con inverter FUJI della serie P11. Il connettore di controllo è del tipo a morsettiera standard compatibile con l’intera famiglia FRENIC 5000P11.

L’inverter FRENIC 5000P11 converte la tensione di rete in corrente alternata a frequenza variabile, consentendo il controllo preciso della velocità e della coppia del motore asincrono collegato. In un centro di lavoro CNC il suo guasto rende inoperabile l’asse o il mandrino governato: la produzione si arresta e la macchina non può eseguire alcun movimento controllato. La sostituzione con un modello differente richiede la riconfigurazione completa dei parametri interni e la verifica della compatibilità dei segnali di controllo analogici e digitali.

FUJI Electric è un costruttore giapponese fondato nel 1923, leader mondiale nella produzione di convertitori di frequenza, apparecchiature di potenza e sistemi di automazione industriale. La serie FRENIC 5000P11 è stata commercializzata dalla fine degli anni ’90; il modello è oggi classificato come legacy / fuori produzione e non è più supportato direttamente dal costruttore: la disponibilità è limitata a stock usato, ricambi surplus e servizi di riparazione specializzata.

Dati tecnici principali

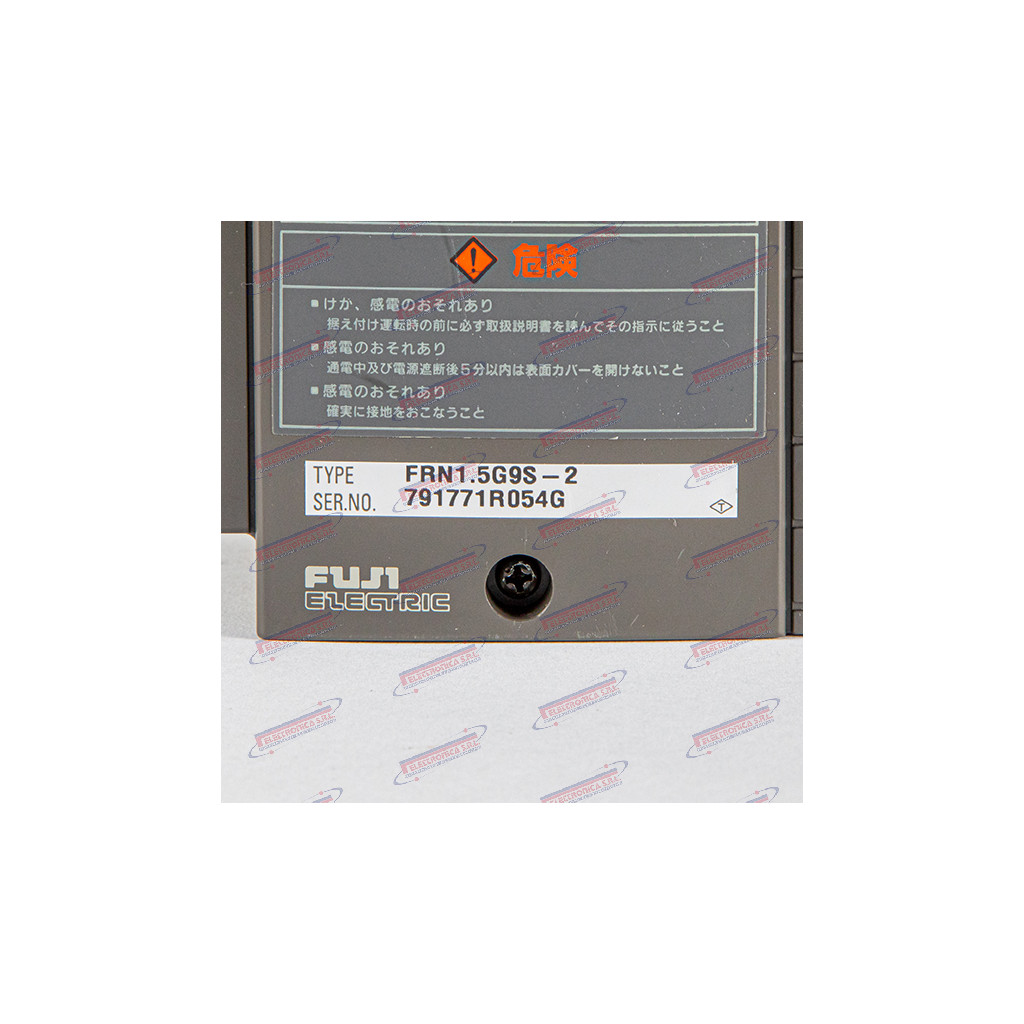

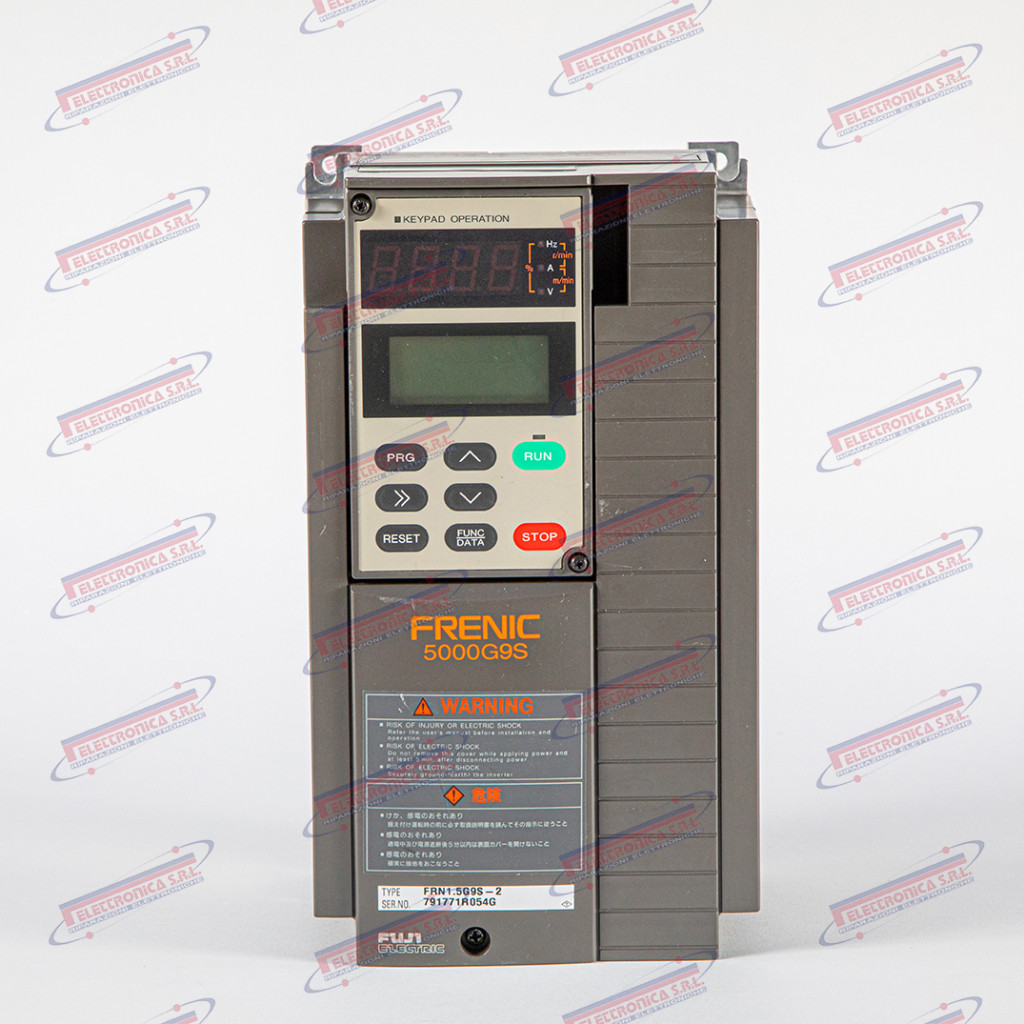

Inverter vettoriale 1,5 kW – FUJI FRN1.5G9S-2

Il FRN1.5G9S-2 è un inverter a frequenza variabile (“Variable Frequency Drive – VFD”) della serie FRENIC 5000G9S di FUJI Electric, con potenza nominale di 1,5 kW e classe tensione di ingresso 200 V (trifase). La sigla G9S identifica la nona generazione della serie General Purpose; il suffisso “2” indica la classe tensione 200 V AC. L’unità implementa la modulazione PWM sinusoidale con legge V/f e controllo vettoriale sensorless, ed è documentata come azionamento per motori asincroni trifase in installazioni macchina utensile, linee di trasporto e sistemi ausiliari CNC. Non sono note revisioni hardware significative per questa taglia; il prodotto non prevede accessori opzionali inclusi di serie.

L’inverter regola la velocità e la coppia del motore elettrico variando in continuo la frequenza e la tensione di uscita: riceve il riferimento di velocità dal CNC (analogico ±10 V o digitale) e garantisce rampe di accelerazione/decelerazione controllate, protezione da sovracorrente e sovratemperatura. Un guasto dell’inverter causa l’arresto del motore controllato e l’impossibilità di riavviarlo: su un asse o un mandrino CNC questo comporta il fermo macchina immediato con conseguente perdita di produzione e possibili scarti dimensionali sul pezzo in lavorazione.

FUJI Electric è un gruppo industriale giapponese fondato nel 1923, specializzato in azionamenti elettrici, sistemi di potenza e automazione industriale; il marchio è riconosciuto a livello mondiale per l’affidabilità dei propri inverter nella fascia industriale. La serie FRENIC 5000G9S rappresenta una delle generazioni general-purpose degli anni ’90; la produzione attuale FUJI si concentra sulle famiglie FRENIC-Ace e FRENIC-MEGA. Il FRN1.5G9S-2 appartiene a una famiglia legacy / fuori produzione: reperibile esclusivamente come usato, NOS (New Old Stock) o tramite servizio di riparazione specializzato.

Dati tecnici principali

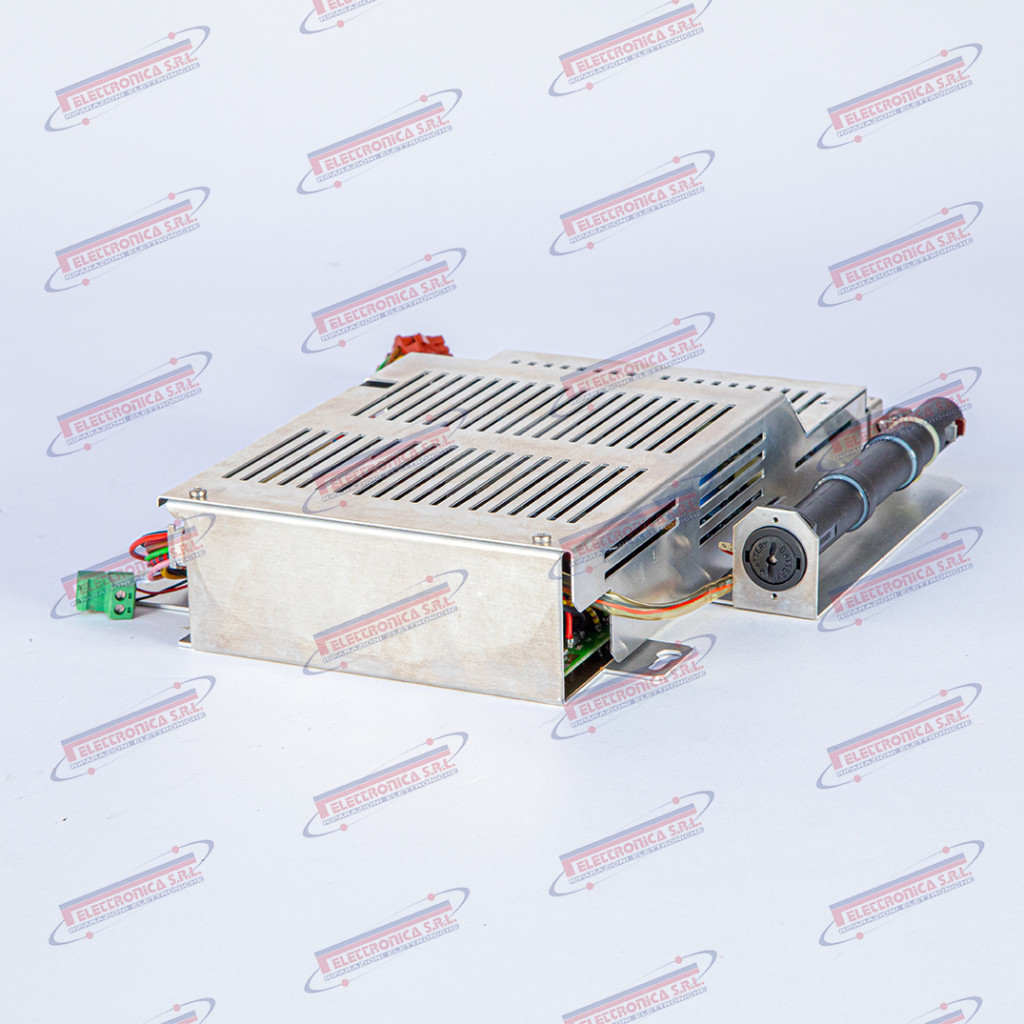

Alimentatore CNC – HEIDENHAIN UVR 140D

Il UVR 140D è un alimentatore di controllo CNC (“CNC Power Supply Unit”) prodotto da HEIDENHAIN, progettato per fornire le tensioni continue regolate necessarie al funzionamento dei sistemi di controllo numerico HEIDENHAIN. L’unità converte la tensione di rete alternata in una o più uscite continue stabilizzate a bassa tensione, alimentando la logica di controllo, le schede assi e i moduli periferici del sistema. Tipicamente impiegato su controlli numerici della serie HEIDENHAIN TNC degli anni ’80 e ’90, quali TNC 150, TNC 155 e varianti contemporanee.

L’alimentatore è il cuore energetico del sistema CNC: senza tensioni stabili e regolate il controllo non si avvia, le schede assi non possono operare e il sistema di misura degli encoder perde la propria alimentazione di riferimento. Un guasto all’alimentatore si manifesta tipicamente con spegnimento improvviso del controllo, messaggi di errore di alimentazione o instabilità nella posizione degli assi, rendendo la macchina completamente inutilizzabile fino alla sostituzione o alla riparazione del componente.

HEIDENHAIN (Johannes Heidenhain GmbH) è un’azienda tedesca fondata nel 1889 a Traunreut, leader mondiale nella produzione di encoder lineari e rotativi, sistemi di misura di precisione e controlli numerici CNC per macchine utensili. I componenti di alimentazione della serie TNC dell’era analogica e dei primi sistemi digitali sono oggi legacy / fuori produzione: reperibili esclusivamente come ricambi usati, unità rigenerate o tramite centri di riparazione specializzati.

Dati tecnici principali

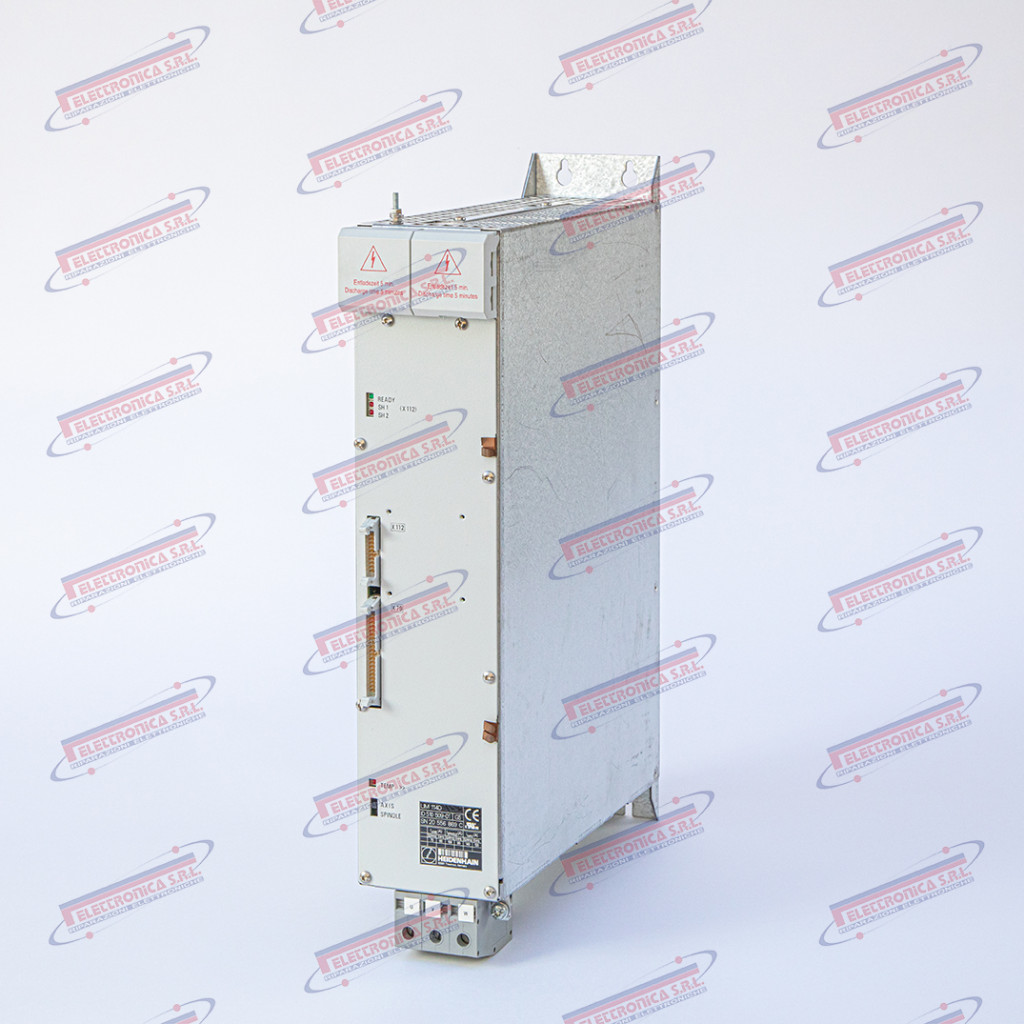

Servoazionamento CNC – HEIDENHAIN UM 115D

Il UM 115D è un modulo servoazionamento (“Servo Drive Module”) prodotto da HEIDENHAIN, appartenente alla famiglia di azionamenti modulari per assi lineari e rotativi di macchine utensili CNC equipaggiate con controlli HEIDENHAIN TNC (es. TNC 150, TNC 155, TNC 407/410/415). Il codice di catalogo è UM 115D (identificativo interno UM115D). La sigla “UM” richiama il termine tedesco Umrichter (convertitore/azionamento); il suffisso “D” indica una variante specifica della serie, verosimilmente legata alla tensione di alimentazione nominale di ingresso (~115 V AC) o a una revisione costruttiva. Il modulo si inserisce nel backplane o nel rack dell’armadio di controllo e riceve i riferimenti di posizione/velocità dal CNC tramite bus proprietario HEIDENHAIN.

Il servoazionamento è il cuore del circuito di controllo asse: riceve il setpoint di posizione e velocità elaborato dall’unità CNC, chiude l’anello di corrente e velocità sul servomotore e garantisce che ogni asse esegua gli spostamenti con la precisione micrometrica richiesta dalla lavorazione. Un guasto all’azionamento blocca completamente l’asse corrispondente: la macchina va in allarme, l’asse non risponde ai comandi e il ciclo di lavorazione non può proseguire. La sostituzione o riparazione tempestiva è pertanto indispensabile per il ripristino della produzione.

HEIDENHAIN è un’azienda tedesca fondata nel 1889 a Traunreut (Baviera), leader mondiale nella tecnologia di misura di posizione (righe ottiche, encoder rotativi e angolari) e nei controlli numerici CNC della serie TNC. Il reparto azionamenti è stato progressivamente integrato e aggiornato; i moduli della serie UM appartengono a una generazione legacy / fuori produzione, non più fornita direttamente da HEIDENHAIN ma ancora supportata da centri di riparazione specializzati e disponibile come usato/surplus sul mercato secondario.

Dati tecnici principali

Modulo azionamento servo – HEIDENHAIN UM 112D

Il UM 112D è un modulo azionamento servo (“Servo Drive Amplifier Module”) prodotto da HEIDENHAIN, documentato come componente degli impianti CNC HEIDENHAIN con controlli della serie TNC (TNC 155, TNC 360, TNC 407 e sistemi analoghi). Il modulo riceve il riferimento analogico di velocità dal controllo numerico e pilota il motore servo dell’asse macchina, chiudendo l’anello di posizione/velocità tramite la retroazione fornita dall’encoder HEIDENHAIN. La famiglia UM comprende diverse varianti di taglia corrente; il suffisso D identifica la specifica revisione o variante del modulo.

Il modulo azionamento servo è il cuore elettronico del circuito di regolazione degli assi: amplifica il segnale di riferimento del CNC e converte la potenza elettrica in coppia sul motore servo, garantendo posizionamento preciso e dinamica di movimento controllata. Un guasto al modulo rende l’asse corrispondente inutilizzabile, bloccando la macchina e richiedendo la sostituzione immediata per ripristinare la produzione.

HEIDENHAIN è un’azienda tedesca fondata nel 1889, leader mondiale nella produzione di sistemi di misura di posizione (encoder lineari e rotativi), controlli numerici (serie TNC) e azionamenti per macchine utensili di precisione. I moduli della serie UM appartengono alla generazione analogica dei drive HEIDENHAIN e sono oggi legacy / fuori produzione: il supporto è garantito solo tramite ricambi usati o servizi di riparazione specializzati.

Dati tecnici principali

Modulo azionamento servo – HEIDENHAIN UM 111

Il UM 111 è un modulo di azionamento servo (“Servo Drive Module” / Vorschubumrichter) realizzato da HEIDENHAIN, documentato come componente per il controllo degli assi di avanzamento in fresatrici e centri di lavoro equipaggiati con controlli numerici HEIDENHAIN TNC (serie TNC 145, TNC 155, TNC 360 e generazioni affini). Il modulo gestisce gli anelli di regolazione di corrente e velocità del motore servo DC dell’asse, interfacciandosi con l’unità CNC tramite bus di riferimento velocità. Non è una scheda CPU né un modulo I/O, ma un azionamento dedicato al controllo degli assi lineari.

Il modulo UM 111 è l’azionamento elettronico che chiude l’anello di corrente e velocità sul motore servo dell’asse di avanzamento: riceve il riferimento di velocità dal controllo HEIDENHAIN TNC e alimenta il motore con corrente precisamente controllata, garantendo posizionamento e interpolazione accurati. In caso di guasto il CNC segnala un allarme di asse e la macchina si arresta completamente; la perdita di questo modulo rende impossibile qualsiasi lavorazione con avanzamento programmato.

HEIDENHAIN (Dr. Johannes Heidenhain GmbH) è un costruttore tedesco di tecnologia di precisione fondato nel 1889, con sede a Traunreut (Baviera), specializzato in encoder lineari e rotativi, controlli CNC (serie TNC) e sistemi di azionamento. L’azienda è tuttora indipendente e attiva. I prodotti della serie UM sono componenti legacy / fuori produzione, associati alle generazioni di controllo TNC degli anni ’80–’90, disponibili esclusivamente come usato, surplus o tramite riparazione specializzata.

Dati tecnici principali

Modulo di controllo 2 assi – HEIDENHAIN UM121B

Il UM121B è un modulo di controllo a 2 assi (“2-Axis Control Module”) prodotto da HEIDENHAIN, componente dei sistemi CNC modulari della serie TNC (tipicamente TNC 155 / TNC 355 e derivati). Il modulo gestisce gli anelli di posizione e velocità per due assi servo, elaborando i segnali degli encoder incrementali HEIDENHAIN e generando i riferimenti di coppia verso gli stadi di potenza degli azionamenti. La variante “B” identifica una revisione hardware specifica; il componente si inserisce nello chassis del controllo tramite connettore di bordo.

Il modulo 2 assi è il cuore del regolatore di posizione del CNC: acquisisce in tempo reale la retroazione degli encoder lineari o rotativi sui due assi assegnati e chiude l’anello di controllo, garantendo che la traiettoria programmata venga eseguita con la precisione al micron tipica di HEIDENHAIN. In caso di guasto il controllo entra immediatamente in allarme e blocca i due assi interessati: nessuna lavorazione è possibile finché il modulo non viene sostituito o riparato, rendendo il componente strettamente critico per la continuità produttiva.

HEIDENHAIN (Dr. Johannes Heidenhain GmbH) è un’azienda tedesca fondata nel 1889, leader mondiale nella produzione di encoder lineari e rotativi, sistemi di misura a griglia e controlli numerici per macchine utensili di alta precisione. I controlli della serie TNC sono installati su centri di lavoro, fresatrici e rettifiche in tutto il mondo. I moduli della famiglia UM sono legacy / fuori produzione: disponibili esclusivamente come usato, surplus o tramite riparazione specializzata.

Dati tecnici principali

Scheda di espansione PLC – HEIDENHAIN PL 410B

La PL 410B è una scheda di espansione PLC (“PLC Expansion Board”) prodotta da HEIDENHAIN, progettata per ampliare le capacità di ingresso/uscita digitale dei controlli CNC della serie TNC (tipicamente TNC 360, TNC 415, TNC 425 e varianti compatibili). La scheda si integra nel sistema di controllo tramite connettore a nastro o backplane e gestisce segnali digitali bidirezionali tra il controllo e i dispositivi periferici della macchina utensile: finecorsa, sensori di prossimità, attuatori ed elettrovalvole. Il suffisso “B” identifica una specifica revisione hardware della scheda.

La scheda di espansione PLC costituisce il tramite fisico tra il programma PLC del controllo HEIDENHAIN e i dispositivi reali della macchina: legge lo stato degli ingressi (finecorsa, sensori, pulsanti di ciclo) e commuta le uscite (relè, valvole, segnalazioni luminose). In caso di guasto, il controllo CNC perde la capacità di gestire la logica di macchina: gli assi restano bloccati in sicurezza, i cicli automatici non vengono eseguiti e si generano allarmi PLC che rendono l’impianto completamente inutilizzabile fino alla sostituzione o riparazione del modulo.

HEIDENHAIN è un’azienda tedesca fondata nel 1948, leader mondiale nella produzione di encoder lineari e rotativi, sistemi di misura e controlli CNC per macchine utensili di precisione. Rimasta indipendente, è riconosciuta a livello internazionale per l’affidabilità e la precisione dei propri sistemi. I moduli della serie PL 410 appartengono a una generazione di controlli oggi legacy / fuori produzione: la disponibilità è limitata al mercato dell’usato e alla riparazione specializzata.

Dati tecnici principali

Scheda I/O PLC – HEIDENHAIN PL 300

Il PL 300 è una scheda di espansione ingressi/uscite PLC (“PLC I/O Board”) prodotta da HEIDENHAIN, documentata come modulo di espansione per i sistemi di controllo CNC della serie TNC (es. TNC 360, TNC 415, TNC 425). Gestisce l’interfaccia tra l’unità di controllo CNC e i dispositivi periferici della macchina utensile: finecorsa, sensori, elettrovalvole, attuatori. Non è una CPU né un azionamento, ma un modulo di espansione I/O dedicato al PLC di macchina.

La scheda I/O PLC è il ponte digitale tra il controllo CNC e la macchina: acquisisce i segnali di ingresso provenienti da finecorsa, pulsanti e sensori di processo, e genera i comandi in uscita verso elettrovalvole, relè, sistemi di lubrificazione e cambio utensile automatico. Un guasto su questo modulo determina la perdita parziale o totale del controllo dei dispositivi periferici di macchina, con immediato fermo produttivo e impossibilità di eseguire cicli automatici in sicurezza.

HEIDENHAIN (Dr. Johannes Heidenhain GmbH) è un’azienda tedesca fondata nel 1948 a Traunreut, Baviera, specializzata in sistemi di misura di precisione (encoder lineari e rotativi, visualizzatori di quota) e controlli CNC per macchine utensili (serie TNC). Rimasta indipendente a conduzione familiare, è uno dei principali costruttori mondiali nel settore. Il modulo PL 300 appartiene a una famiglia di prodotti legacy / fuori produzione: disponibile esclusivamente come usato, surplus o tramite riparazione specializzata.

Dati tecnici principali

Pannello Operatore LCD – HEIDENHAIN BF 370

Il BF 370 è un pannello operatore con display LCD (“LCD Operator Panel”) prodotto da HEIDENHAIN, progettato come unità di interfaccia uomo-macchina per i controlli CNC della serie TNC (compatibile con TNC 410, TNC 415, TNC 426, TNC 430 e controlli correlati). Integra un display TFT a colori, una tastiera con tasti funzione, softkey configurabili, tastierino numerico e tasti di selezione assi, connettendosi al controllo CNC tramite il cablaggio proprietario HEIDENHAIN. Non include un’unità di elaborazione autonoma: è un terminale di visualizzazione e inserimento dati dipendente dal controllo principale.

Il pannello operatore è l’interfaccia uomo-macchina primaria del centro di lavoro CNC: visualizza programmi pezzo, dati di lavorazione, messaggi diagnostici e simulazioni grafiche del percorso utensile, consentendo all’operatore di inserire programmi, monitorare il ciclo di lavoro e impostare gli offset di utensile. In caso di guasto la macchina risulta completamente inaccessibile per la programmazione e la conduzione manuale, rendendo questo componente un collo di bottiglia critico per la produzione.

HEIDENHAIN (Dr. Johannes Heidenhain GmbH) è un’azienda tedesca di tecnologia di precisione fondata nel 1889, con sede a Traunreut (Baviera), specializzata in encoder lineari e rotativi, sistemi di misura e controlli CNC per macchine utensili. La serie TNC rappresenta da decenni lo standard di riferimento per il controllo di fresatrici e centri di lavoro ad alta precisione. I pannelli BF di questa generazione sono legacy / fuori produzione: disponibili solo come usato, surplus o tramite riparazione specializzata.

Dati tecnici principali

Modulo alimentatore CNC – HEIDENHAIN 289 133-15

Il 289 133-15 è un modulo alimentatore (“Power Supply Unit”) prodotto da HEIDENHAIN, installato all’interno dell’armadio dei sistemi di controllo numerico computerizzato HEIDENHAIN serie TNC. L’unità genera e distribuisce le tensioni continue stabilizzate necessarie alla logica di controllo, alle interfacce encoder e ai circuiti ausiliari del CNC. Non è un drive né una scheda CPU: la sua funzione è esclusivamente l’alimentazione dell’elettronica di sistema. Nessun accessorio aggiuntivo è normalmente incluso nella fornitura standard.

L’alimentatore è il cuore energetico del sistema di controllo: converte la tensione di rete in tensioni continue stabilizzate indispensabili per CPU, interfacce, servoazionamenti e periferiche del CNC. Un guasto all’alimentatore provoca l’arresto immediato e completo della macchina; senza di esso nessun asse è movimentabile e nessun programma è eseguibile, con conseguente fermo produzione totale.

HEIDENHAIN (Dr. Johannes Heidenhain GmbH) è un’azienda tedesca fondata nel 1948 a Traunreut, Bavaria, leader mondiale nella produzione di encoder ottici lineari e rotativi, sistemi di misura di precisione e controlli numerici per macchine utensili (serie TNC). I suoi prodotti sono sinonimo di altissima precisione e affidabilità nel settore della lavorazione meccanica di precisione. I componenti delle generazioni di controllo più datate (TNC 155, TNC 360, TNC 407/410/415/425) sono legacy / fuori produzione, reperibili solo come usato, surplus o tramite riparazione specializzata.

Dati tecnici principali

Scheda elettronica di controllo CNC – HEIDENHAIN 238 289 01

Il 238 289 01 è una scheda elettronica di controllo (“Electronic Control Board”) prodotta da HEIDENHAIN, costruttore tedesco leader nella metrologia di precisione e nei sistemi CNC. Il componente appartiene alla famiglia di elettronica interna dei sistemi di controllo HEIDENHAIN TNC, progettata per la gestione e l’interfacciamento dei segnali all’interno dell’unità di controllo. Il codice incorpora un suffisso di revisione hardware (01) che identifica la variante specifica della scheda; sono possibili revisioni successive. Il componente è installato nel rack elettronico del controllo ed opera in abbinamento con le altre schede del backplane TNC.

Le schede elettroniche interne dei controlli HEIDENHAIN TNC svolgono funzioni essenziali: elaborazione dei segnali di posizione provenienti dagli encoder, gestione degli assi interpolati, interfacciamento con l’elettronica di potenza e comunicazione tra i moduli del CNC. Un guasto a questo componente provoca tipicamente il blocco totale o parziale del controllo, con arresti macchina imprevisti, perdita del riferimento di posizione o errori di sistema che rendono impossibile qualsiasi lavorazione fino alla sostituzione o riparazione del circuito.

HEIDENHAIN (Dr. Johannes Heidenhain GmbH) è un’azienda tedesca fondata nel 1948 a Traunreut (Baviera), specializzata in sistemi di misura di posizione (encoder lineari e rotativi, righe ottiche), controlli numerici serie TNC e strumentazione di precisione per macchine utensili. A differenza di molti concorrenti, HEIDENHAIN è rimasta indipendente ed è tuttora attiva; le schede della serie 238 xxx appartengono però a generazioni di controllo oggi legacy / fuori produzione e sono reperibili esclusivamente come usato, ricambio NOS o tramite riparazione specializzata.

Dati tecnici principali

Scheda elettronica di controllo CNC – HEIDENHAIN 237 930 01

Il 237 930 01 è una scheda elettronica di controllo CNC (“CNC Control Board”) prodotta da HEIDENHAIN, appartenente alla famiglia di componenti per i sistemi di controllo numerico TNC della serie legacy. È progettata per operare all’interno dell’armadio di controllo di centri di lavorazione CNC a fresatura o sistemi equivalenti equipaggiati con controllo HEIDENHAIN. Svolge funzioni di elaborazione, interfaccia o gestione degli assi in funzione del sistema in cui è montata; la specifica funzione va verificata sulla documentazione tecnica della macchina di riferimento. Il componente appartiene alla produzione storica HEIDENHAIN ed è privo di revisioni o varianti ufficialmente documentate sul mercato secondario.

Le schede elettroniche nei sistemi CNC HEIDENHAIN costituiscono il cuore elaborativo e di interfaccia del controllo numerico: gestiscono la comunicazione tra l’unità di calcolo, i servoazionamenti, gli encoder di posizione e l’interfaccia operatore. Un guasto su questa scheda si traduce in blocco immediato della macchina, errori di posizionamento, perdita della comunicazione con gli assi o impossibilità di avviare il ciclo di lavorazione, con conseguente fermo produttivo non recuperabile senza sostituzione o riparazione del componente.

HEIDENHAIN (Dr. Johannes Heidenhain GmbH) è un’azienda tedesca fondata nel 1889, leader mondiale nella produzione di sistemi di misura di posizione — encoder lineari, rotativi e angolari — e controlli numerici CNC della serie TNC, utilizzati prevalentemente su fresatrici, centri di lavorazione e rettificatrici di alta precisione. I prodotti della generazione TNC 2500 e delle serie coeve sono legacy / fuori produzione: reperibili esclusivamente come componenti usati, NOS (New Old Stock) o tramite riparazione specializzata.

Dati tecnici principali

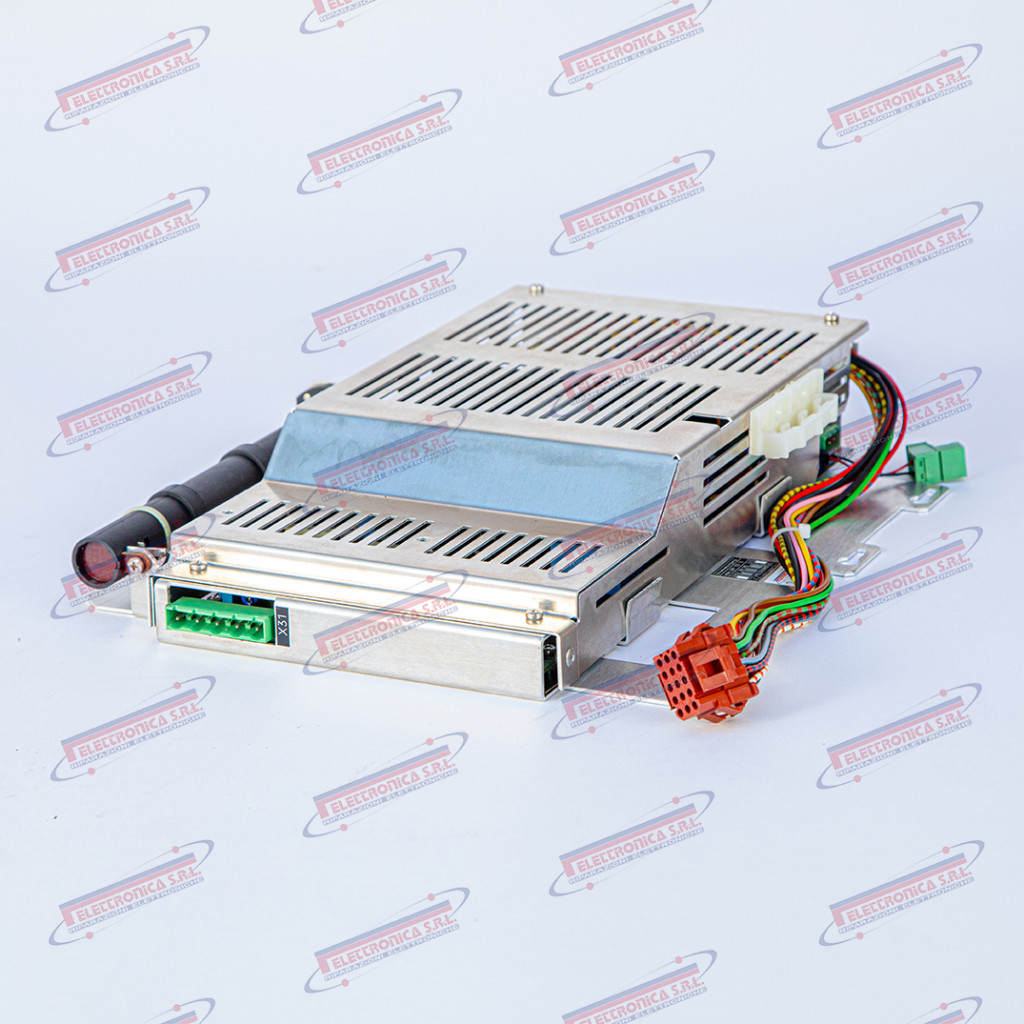

Alimentatore per controllo CNC – HEIDENHAIN 236 484 10

Il 236 484 10 è un alimentatore switching multiuscita per sistema di controllo CNC (“Power Supply Unit”) prodotto da HEIDENHAIN (Dr. Johannes Heidenhain GmbH, Traunreut, Germania). Il modulo converte la tensione di rete in corrente continua stabilizzata a più livelli (±15 V, +5 V, +24 V tipici), distribuita alle schede logiche, alle interfacce encoder e ai moduli I/O del controllo. Il componente è documentato nell’ambito dei controlli CNC HEIDENHAIN TNC di generazione analogico-digitale (tipicamente TNC 155, TNC 360 e derivati) e dei sistemi di misura e visualizzatori della stessa famiglia. Il prodotto appartiene alla linea di alimentatori della generazione anni ‘80–‘90 e non prevede varianti note di revisione documentate pubblicamente.

L’alimentatore è il cuore energetico del controllo CNC: senza tensioni di alimentazione stabili e prive di disturbi nessuna scheda logica, interfaccia encoder o modulo I/O può funzionare correttamente. Un guasto all’alimentatore si manifesta tipicamente con il blocco totale del controllo, errori di sistema non diagnosticabili, reset spontanei o dati corrotti provenienti dalla misura. La sostituzione con un modulo originale è l’unico intervento che garantisce il ripristino completo della funzionalità della macchina.

HEIDENHAIN (Dr. Johannes Heidenhain GmbH) è un’azienda tedesca fondata nel 1948 a Traunreut (Baviera), leader mondiale nei sistemi di misura di precisione (encoder lineari, encoder rotativi, griglie di misura ottica) e nei controlli CNC serie TNC, standard di riferimento in fresatura e rettifica di precisione. I prodotti appartenenti a questa generazione sono legacy / fuori produzione: non più disponibili come nuovi presso la casa madre e reperibili esclusivamente come usato, NOS (new old stock) o tramite riparazione specializzata.

Dati tecnici principali

Alimentatore per sistemi di controllo CNC – HEIDENHAIN 236 484 02

Il 236 484 02 è un modulo alimentatore per sistemi di controllo CNC e visualizzazione (“Power Supply Unit”) realizzato da HEIDENHAIN, documentato come componente di alimentazione per unità della gamma TNC (controlli numerici) e/o ND (visualizzatori di quota) di HEIDENHAIN. Il modulo converte e regola la tensione di rete fornendo le tensioni continue stabilizzate richieste dall’elettronica di controllo, dai moduli encoder e dalle schede logiche del sistema. Il suffisso -02 identifica la revisione o variante della configurazione di uscita rispetto all’articolo base.

L’alimentatore è il componente critico che garantisce la stabilità e la qualità dell’energia elettrica distribuita a tutti i sottosistemi del controllo CNC: dalla logica di elaborazione agli interfacciamenti con encoder e motori. Un guasto all’alimentatore provoca l’arresto immediato del controllo, con conseguente fermo macchina totale; tensioni non regolate o rumorose possono causare errori di lettura encoder, perdita di posizione e danni ai circuiti sensibili a valle.

HEIDENHAIN (“Dr. Johannes Heidenhain GmbH”) è un’azienda tedesca fondata nel 1948 a Traunreut (Baviera), leader mondiale nella produzione di encoder lineari e rotativi ad alta precisione, scale ottiche, controlli numerici CNC della serie TNC e sistemi di misura industriale. Azienda indipendente tuttora attiva, i suoi prodotti equipaggiano i principali costruttori di macchine utensili (Hermle, DMG Mori, Deckel Maho, Mikron, ecc.). I componenti appartenenti alle serie TNC e ND più datate sono legacy / fuori produzione: reperibili esclusivamente come usato, surplus o tramite riparazione specializzata.

Dati tecnici principali

Monitor a colori 14″ per CNC – HEIDENHAIN BC 110B

Il BC 110B è un monitor a colori da 14″ a tubo catodico (“14-inch Colour CRT Monitor”) realizzato da HEIDENHAIN, progettato come unità di visualizzazione dedicata per i controlli numerici della serie TNC (in particolare TNC 426 e TNC 430). Il monitor è integrato nell’armadio di controllo della macchina utensile e fornisce all’operatore tutte le informazioni di lavorazione, la grafica di programmazione e le schermate diagnostiche del CNC in tempo reale. Il componente adotta tecnologia CRT (tubo catodico a colori) con risoluzione tipica per l’epoca di 640×480 pixel; è alimentato in corrente alternata ed è dotato di connettori proprietari HEIDENHAIN per il collegamento all’unità di controllo.

Il monitor è l’interfaccia principale tra l’operatore e il controllo numerico: visualizza in tempo reale le coordinate degli assi, i programmi NC, le schermate di ciclo e le pagine di diagnostica del sistema. Un guasto al monitor rende la macchina completamente inutilizzabile, in quanto l’operatore non può leggere lo stato degli assi, inserire le quote di correzione utensile né interpretare eventuali allarmi attivi; la sostituzione con un’unità identica o compatibile è l’unica soluzione rapida per ripristinare la produzione.

HEIDENHAIN è un’azienda tedesca fondata nel 1889 a Traunreut (Baviera), leader mondiale nella produzione di encoder rotativi e lineari, sistemi di misura di precisione e controlli numerici per macchine utensili. I controlli TNC sono ampiamente diffusi su centri di fresatura, rettificatrici e macchine a 5 assi di fascia alta. Il BC 110B appartiene a una generazione di prodotti ormai legacy / fuori produzione: la tecnologia CRT è stata progressivamente sostituita da pannelli LCD piatti, e le unità funzionanti sono disponibili esclusivamente come usato o tramite riparazione specializzata.

Dati tecnici principali

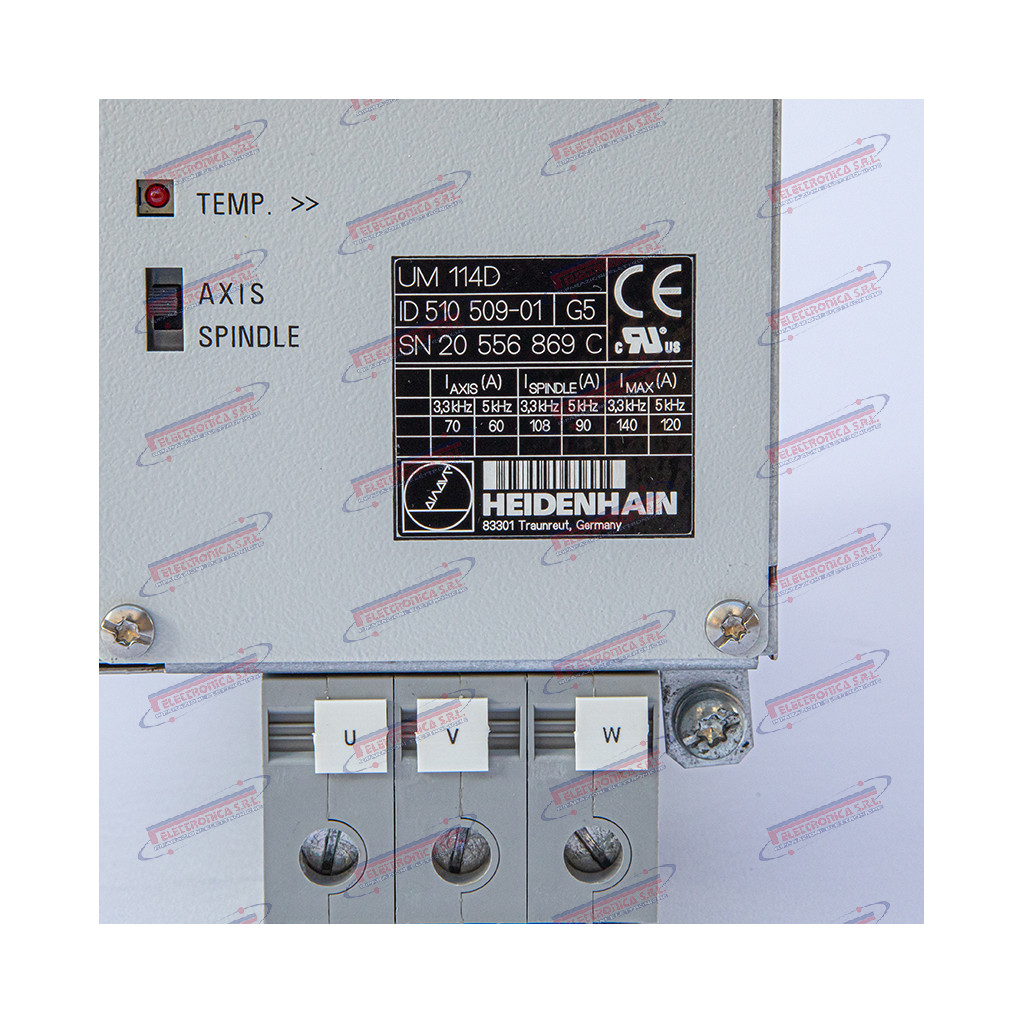

Modulo azionamento servo – HEIDENHAIN UM 114D

Il UM 114D è un modulo elettronico di azionamento servo (“Servo Drive Module”) prodotto da HEIDENHAIN, concepito per la regolazione di assi o mandrino nei sistemi CNC HEIDENHAIN. Appartiene alla famiglia di moduli di elettronica di potenza impiegati per pilotare e regolare i motori servo (brushless e DC) all’interno della catena di automazione CNC, interfacciandosi con l’unità di controllo principale tramite bus proprietario HEIDENHAIN. Il suffisso D identifica una variante specifica (ad es. configurazione di tensione nominale o layout connettori); il componente può essere presente in diverse revisioni hardware.

Il modulo di azionamento è il cuore dell’anello di regolazione degli assi: riceve il riferimento di posizione o velocità dal controllo numerico e genera la corrente di pilotaggio per il motore servo, garantendo precisione di posizionamento e risposta dinamica stabile durante la lavorazione. Senza di esso l’asse controllato risulta completamente inerte e la macchina non è in grado di eseguire alcun ciclo; un guasto si manifesta tipicamente con allarmi di posizione, drifting dell’asse o blocco immediato del programma CNC.

HEIDENHAIN (Dr. Johannes Heidenhain GmbH) è un’azienda tedesca fondata nel 1948 a Traunreut (Baviera), leader mondiale nella produzione di sistemi di misura lineare e rotativa ad alta precisione, controlli numerici della serie TNC e moduli di azionamento per macchine utensili. L’azienda è tuttora a conduzione familiare e privata. I prodotti della serie UM sono legacy / fuori produzione: reperibili esclusivamente come usato, NOS (new old stock) o tramite riparazione specializzata.

Dati tecnici principali

Modulo azionamento asse – HEIDENHAIN UM 114

Il UM 114 è un modulo di azionamento asse (“Axis Drive Module”) prodotto da HEIDENHAIN, appartenente alla famiglia di azionamenti modulari integrabili nei sistemi CNC della serie TNC. Il modulo gestisce gli anelli di regolazione di corrente e velocità per servomotori brushless o DC collegati agli assi della macchina, interfacciandosi con l’unità di controllo tramite il bus proprietario HEIDENHAIN. È compatibile con encoder HEIDENHAIN (resolver o encoder incrementale/assoluto). Il codice commerciale di riferimento è UM 114.

Il modulo azionamento asse è il regolatore elettronico che chiude l’anello di velocità e corrente sul servomotore dell’asse: riceve il riferimento di posizione/velocità dall’unità CNC e genera la corrente necessaria per muovere l’asse con precisione e ripetibilità. Senza di esso l’asse non è controllabile; qualsiasi guasto si traduce nell’immediato blocco della macchina e nell’impossibilità di eseguire lavorazioni.

HEIDENHAIN è un’azienda tedesca fondata nel 1889, leader mondiale nella produzione di encoder lineari e rotativi, sistemi di controllo CNC (serie TNC) e azionamenti per macchine utensili di alta precisione. I prodotti della famiglia UM appartengono a una generazione storica di azionamenti: legacy / fuori produzione, disponibili esclusivamente come usato, surplus o tramite riparazione specializzata.

Dati tecnici principali

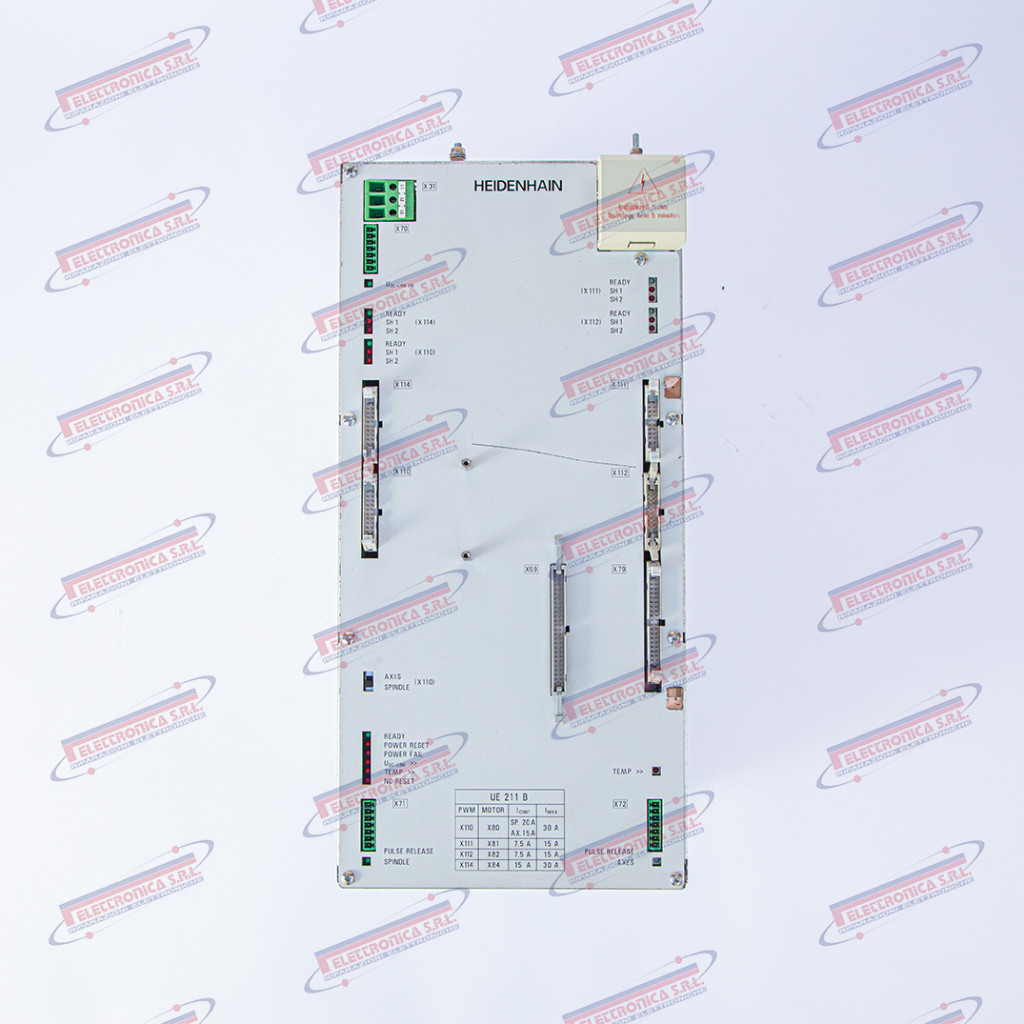

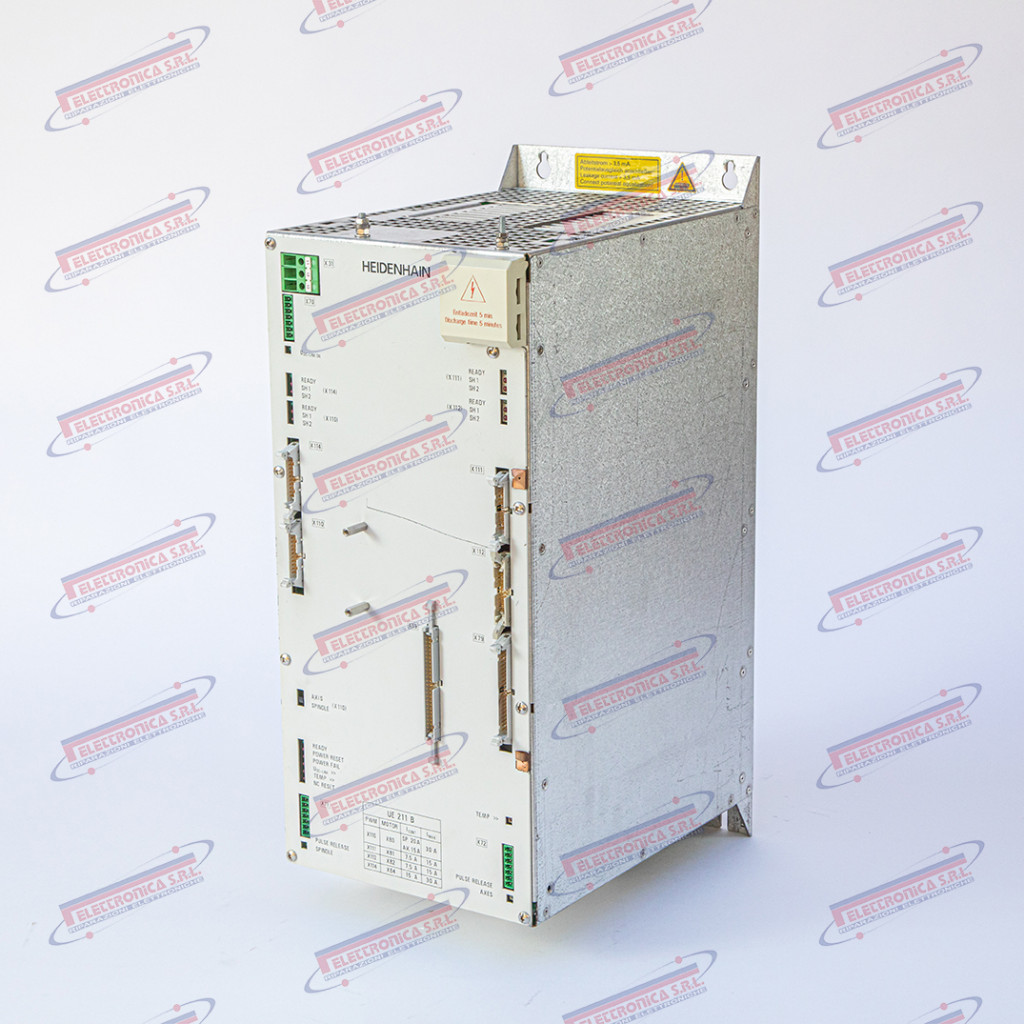

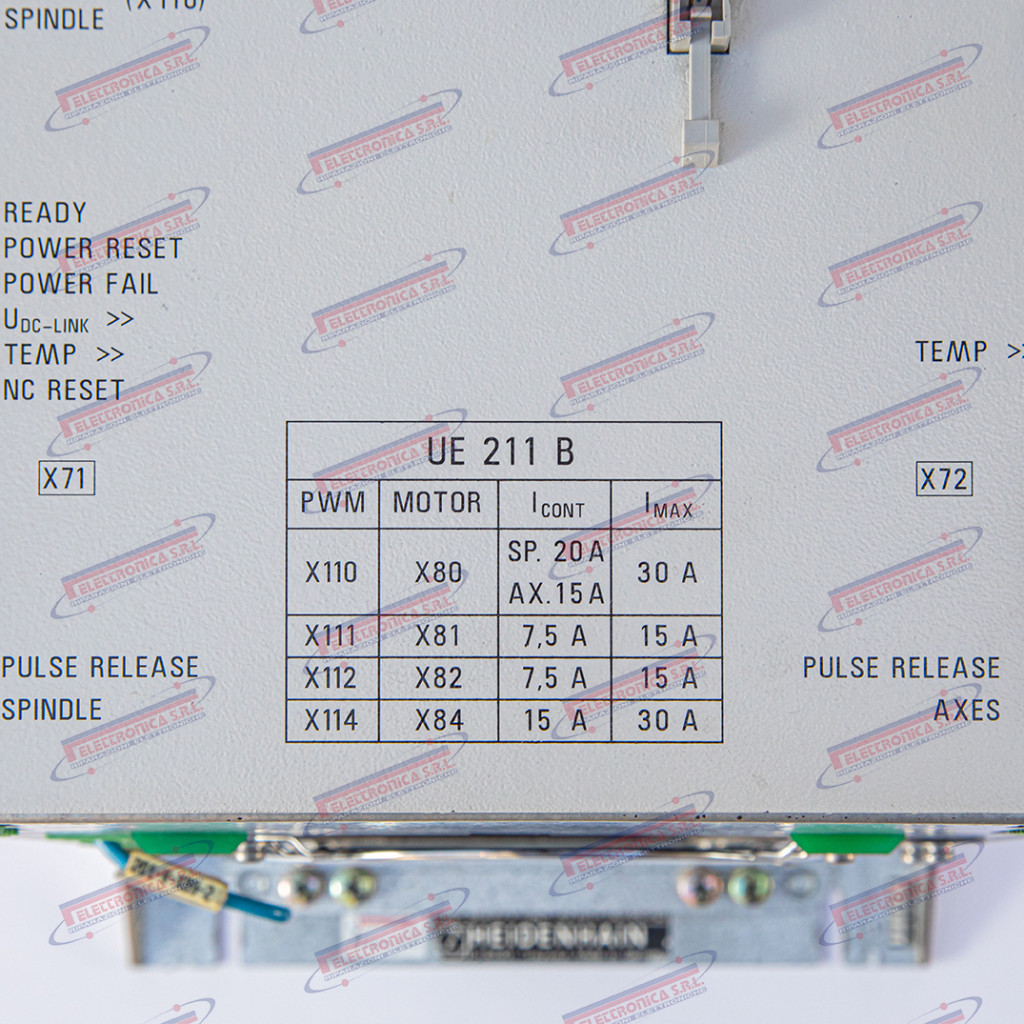

Modulo azionamento servo asse – HEIDENHAIN UE 211B

Il UE 211B è un modulo azionamento servo asse (“Servo Axis Drive Module”) realizzato da HEIDENHAIN, appartenente alla famiglia di azionamenti compatti progettata per i controlli numerici HEIDENHAIN TNC (documentato su sistemi TNC 155, TNC 355 e varianti compatibili). Il modulo gestisce la regolazione di corrente e velocità del servomotore di un asse macchina, interfacciandosi con l’unità CNC tramite il bus proprietario HEIDENHAIN. La sigla UE 211B identifica la revisione B della serie 211; il componente è montato internamente nell’armadio di controllo o nell’unità azionamenti della macchina.

Il modulo azionamento servo asse è il componente che traduce i riferimenti di posizione e velocità generati dal CNC in corrente di pilotaggio per il servomotore: chiude l’anello di corrente e contribuisce all’anello di velocità, garantendo la risposta dinamica necessaria per lavorazioni di precisione. In caso di guasto l’asse controllato diventa inoperativo e la macchina non può eseguire alcuna lavorazione; la sostituzione con un’unità identica è spesso l’unica soluzione rapida, poiché questi moduli non sono intercambiabili con unità di serie diverse.

HEIDENHAIN è un’azienda tedesca a conduzione familiare fondata nel 1889, con sede a Traunreut (Baviera), leader mondiale nella produzione di sistemi di misura lineari e angolari, encoder rotanti e controlli CNC di alta precisione per macchine utensili. I moduli della serie UE appartengono a una generazione legacy di azionamenti: legacy / fuori produzione, disponibili esclusivamente tramite mercato dell’usato, surplus industriale o servizi di riparazione specializzata.

Dati tecnici principali

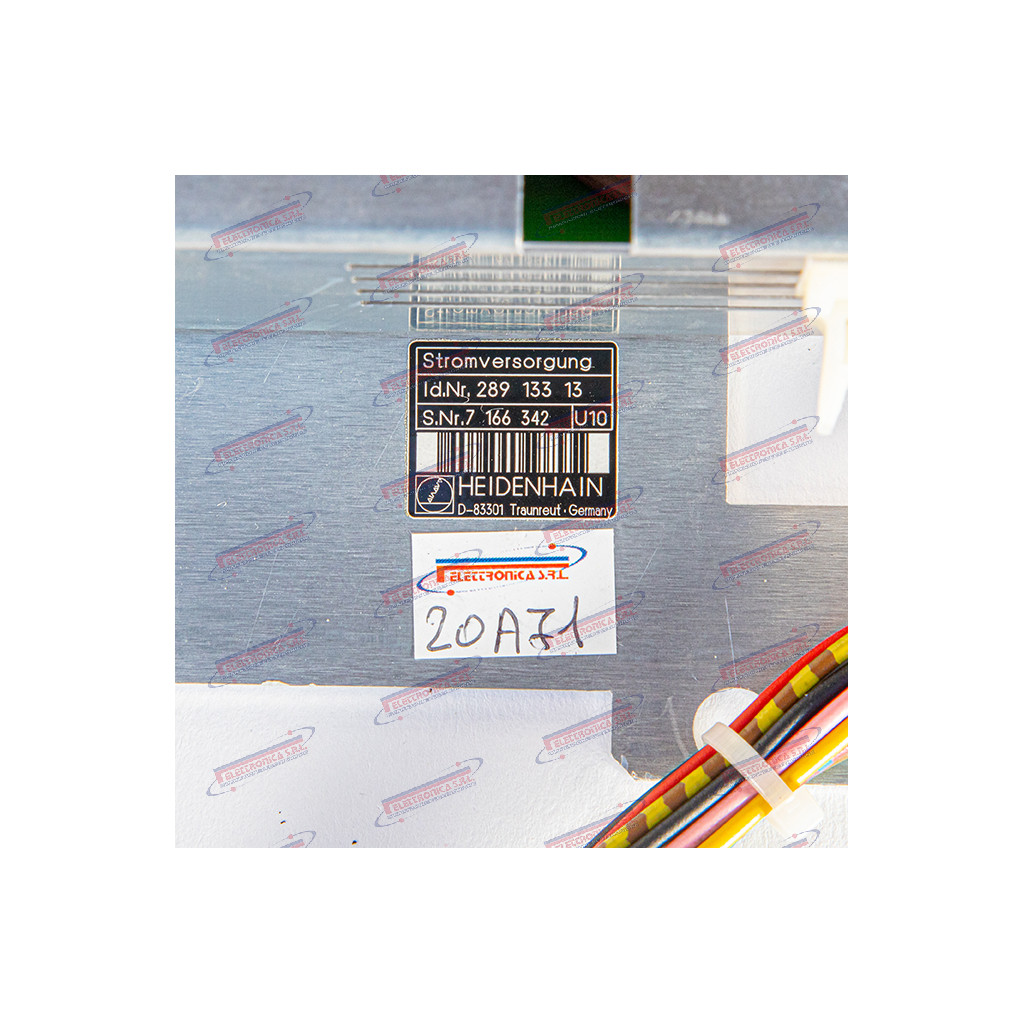

Alimentatore switching CNC – HEIDENHAIN 289 133-13

Il 289 133-13 è un alimentatore switching per sistemi CNC (“Power Supply Unit”) prodotto da HEIDENHAIN, progettato per alimentare le schede logiche, i moduli di interfaccia e le periferiche interne dei controlli numerici della serie TNC (documentato su sistemi quali TNC 155, TNC 360 e affini). L’unità genera le tensioni regolate in continua necessarie al funzionamento dell’elettronica di controllo: tipicamente +5 V, ±12 V e +24 V DC. Il codice alternativo è riportato esclusivamente nella tabella tecnica.

L’alimentatore è il cuore energetico del controllo numerico: converte la tensione di rete in tensioni stabilizzate e filtrate indispensabili per la CPU, le schede assi, i moduli I/O e gli encoder. Un guasto all’alimentatore provoca l’arresto immediato e totale della macchina: il CNC non si avvia, la comunicazione con gli azionamenti cessa e qualsiasi lavorazione in corso viene interrotta bruscamente, con rischio di scarto del pezzo e, in alcuni casi, di danneggiamento degli utensili o della tavola.

HEIDENHAIN è un costruttore tedesco fondato nel 1948, leader mondiale nella produzione di encoder lineari e rotativi, sistemi di misura a griglia e controlli numerici di alta precisione per macchine utensili. I controlli della serie TNC sono ampiamente diffusi su fresatrici, centri di lavoro e rettifiche di precisione. I componenti interni di vecchie serie TNC sono legacy / fuori produzione: reperibili unicamente come ricambio usato, NOS surplus o tramite riparazione specializzata.

Dati tecnici principali

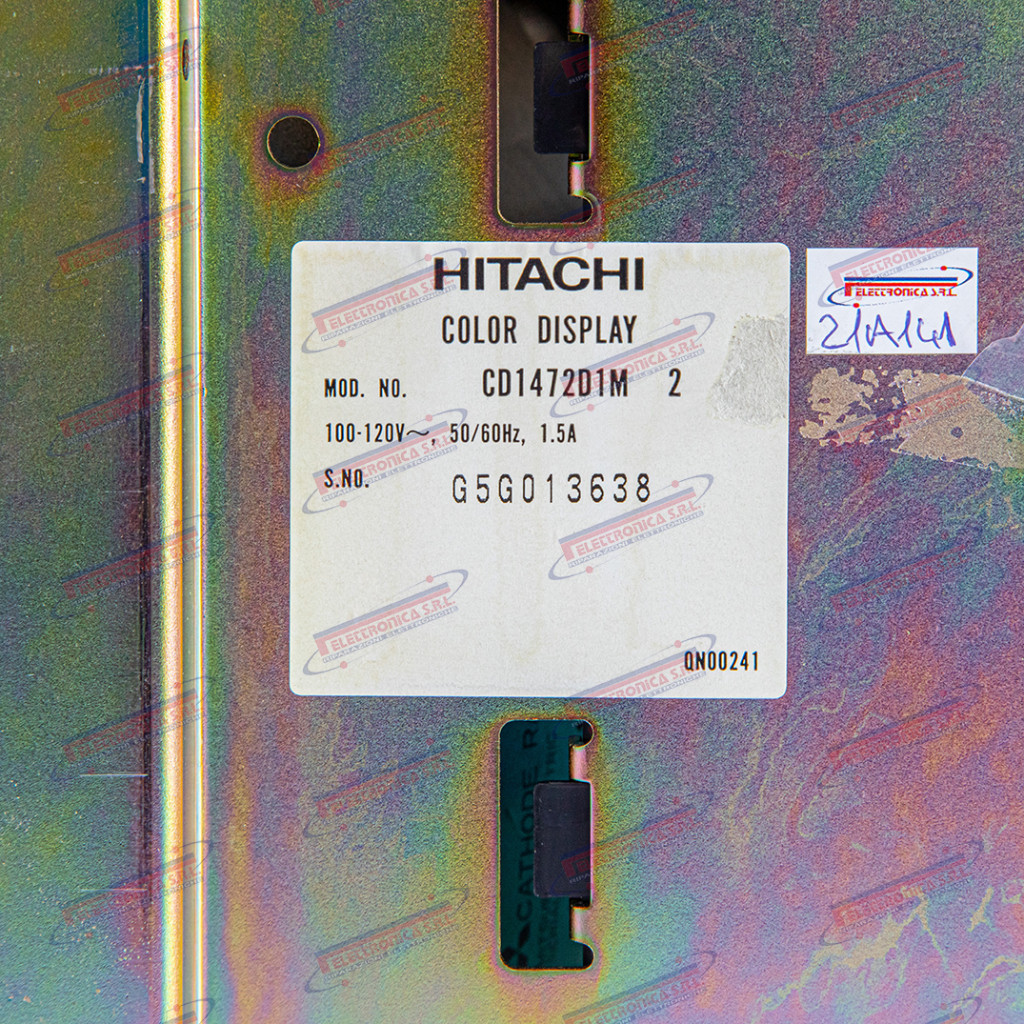

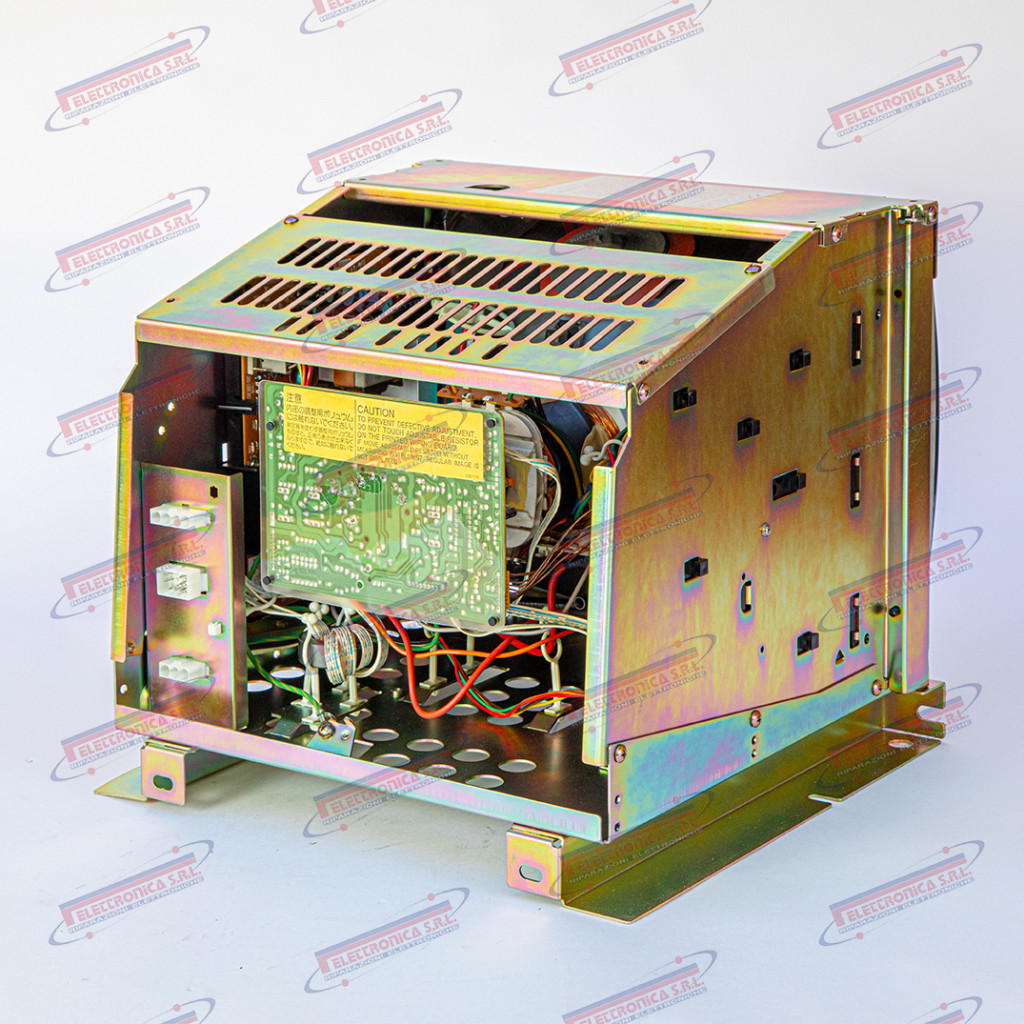

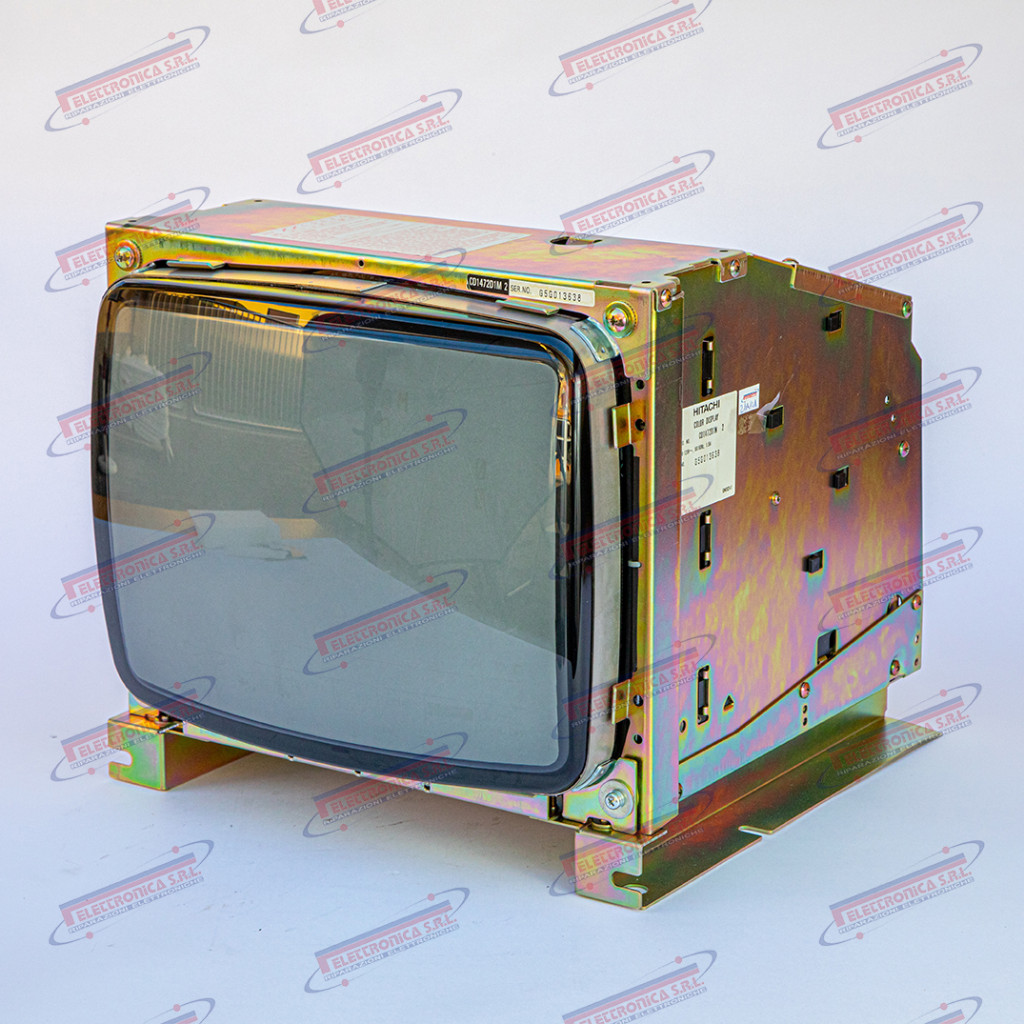

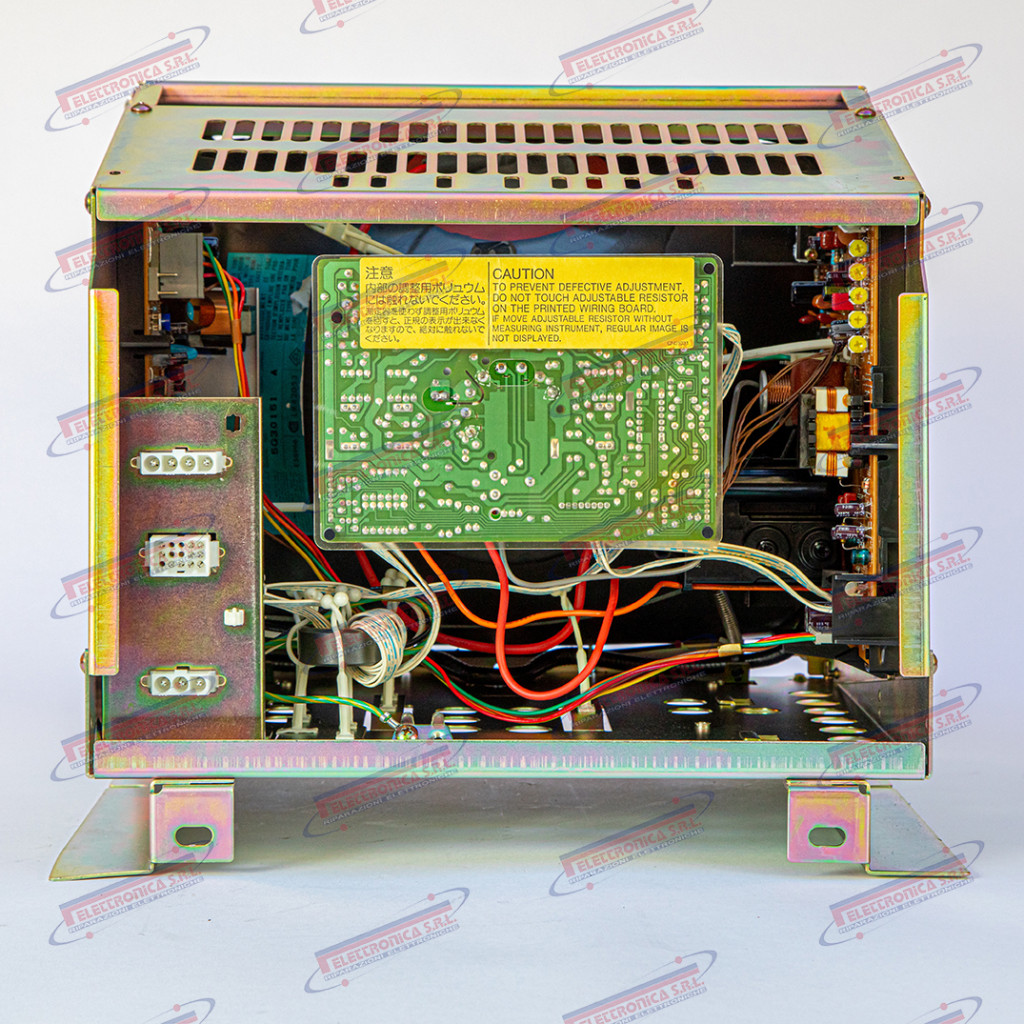

Monitor industriale CNC 14” a colori – HITACHI CD1472D1M

Il CD1472D1M è un monitor industriale a colori da 14” (“14-inch Colour CRT Monitor”) prodotto da Hitachi, impiegato come dispositivo di visualizzazione nella postazione operatore di macchine utensili CNC dagli anni ’80 fino ai primi anni ’2000. Adotta tecnologia a tubo catodico (CRT) a colori con ingresso video RGB analogico o TTL RGB secondo la variante. Il suffisso “D1M” identifica la variante con connettore e parametri di sincronismo ottimizzati per l’integrazione con i controlli numerici dell’epoca. Era adottato come standard da numerosi costruttori OEM di macchine utensili che utilizzavano monitor Hitachi come fornitore qualificato, tra cui centri di lavoro e torni CNC equipaggiati con sistemi Fanuc, Mitsubishi e Mazak.

Il monitor è il principale dispositivo di interfaccia visiva tra l’operatore e il controllo numerico: visualizza in tempo reale i programmi CN, le quote degli assi, i messaggi di allarme e i menù di configurazione. Un guasto al monitor — schermo spento, geometria distorta, perdita dei colori, righe orizzontali o immagine instabile — rende impossibile la lettura di qualsiasi parametro di macchina e blocca di fatto la produzione: senza visibilità del pannello CNC l’operatore non può avviare cicli, correggere utensili né rispondere agli allarmi.

Hitachi è un conglomerato industriale giapponese fondato nel 1910, storicamente presente nei settori dell’elettronica industriale, dei monitor professionali e dell’automazione di fabbrica. I monitor CRT Hitachi per CNC erano ampiamente adottati dagli OEM giapponesi ed europei negli anni ’80–’90 grazie all’affidabilità e alla longevità riconosciute. Tutti i prodotti CRT di questa famiglia sono legacy / fuori produzione: non più disponibili come nuovi, reperibili esclusivamente come usato, surplus o tramite riparazione specializzata.

Dati tecnici principali

Servo Inverter AC – LENZE EVS9324-ESV004

Il EVS9324-ESV004 è un servo inverter AC (“AC Servo Drive”) della serie 9300 realizzato da LENZE, progettato per il controllo vettoriale orientato al campo di motori servo brushless/sincroni AC in applicazioni CNC e di automazione industriale. Il codice identifica un’unità della famiglia EVS9300 con filtro EMC integrato (suffisso E), nella variante hardware/software SV004. La serie è documentata su centri di lavoro CNC, torni a controllo numerico, macchine per l’imballaggio e sistemi di motion control multi-asse. Il drive esegue il controllo preciso di velocità e coppia del servomotore con retroazione tramite encoder incrementale o resolver. Esistono più varianti nella serie EVS9300, differenziate per taglia di potenza e opzioni di comunicazione fieldbus.

Il servo inverter è il cuore dell’azionamento di un asse CNC: converte la tensione di rete in tensione e corrente variabili per il motore, eseguendo in tempo reale il controllo vettoriale ad orientamento di campo (FOC – Field Oriented Control) sulla base dei comandi del CNC e del segnale di retroazione dell’encoder. Un guasto al servo inverter blocca completamente l’asse controllato: la macchina non può né posizionare né interpolare quell’asse, rendendo impossibile qualsiasi lavorazione fino alla sostituzione o riparazione dell’unità.

LENZE è un costruttore tedesco fondato nel 1947, specializzato in azionamenti elettrici, inverter, motoriduttori e sistemi di automazione per macchine industriali; il gruppo è rimasto indipendente e è ancora operativo con sede ad Aerzen (Germania). La serie EVS9300, introdotta negli anni ’90, è stata tra le più diffuse nel settore CNC e packaging europeo; l’intera famiglia è oggi legacy / fuori produzione, sostituita dalle piattaforme i550 e i650.

Dati tecnici principali

Servoazionamento Inverter CA – LENZE EVS9323-ES

Il EVS9323-ES è un servoazionamento inverter in corrente alternata (“AC Servo Inverter”) della serie 9300 prodotto da Lenze, concepito per il controllo vettoriale ad orientamento di campo di motori servomotori CA sincroni e asincroni in impianti di automazione industriale e macchine utensili CNC. L’unità implementa la modulazione PWM con regolazione di velocità e coppia ad alta dinamica; la variante ES identifica una specifica configurazione funzionale e di comunicazione all’interno della famiglia EVS9300. Il dispositivo è predisposto per la retroazione tramite encoder incrementale o resolver e supporta protocolli fieldbus per l’integrazione nel sistema di controllo macchina.

Il EVS9323-ES è il regolatore di asse che riceve il riferimento di posizione o velocità dal controllo CNC e genera la tensione e la frequenza di uscita necessarie per pilotare il motore con precisione micrometrica in velocità e coppia. Un guasto a questo componente rende l’asse gestito completamente non operativo: la macchina si arresta in allarme, la lavorazione in corso va interrotta con conseguente rischio di scarto del pezzo, e il ripristino richiede la sostituzione o la riparazione del modulo prima di poter riavviare il ciclo produttivo.

Lenze SE è un’azienda tedesca con sede ad Aerzen (Bassa Sassonia), fondata nel 1947 e specializzata in tecnologia degli azionamenti e dell’automazione industriale: inverter di frequenza, servoazionamenti, motoriduttori e sistemi di controllo per l’industria manifatturiera. La serie EVS9300 è stata progressivamente sostituita da piattaforme di nuova generazione (tra cui la serie i700); i prodotti della famiglia EVS9300 sono ormai considerati legacy / fuori produzione e reperibili esclusivamente come ricambio usato, surplus NOS o tramite riparazione specializzata.

Dati tecnici principali

Lettore Floppy Disk Industriale per CNC – LAND LDS-3WAS

Il LDS-3WAS è un lettore/scrittore di floppy disk industriale da 3,5” (“Industrial Floppy Disk Drive”) realizzato da LAND, progettato specificamente per l’impiego su macchine a controllo numerico. Il dispositivo supporta i formati standard DD (720 KB) e HD (1,44 MB) ed è equipaggiato con interfaccia a 34 pin compatibile con i bus floppy convenzionali adottati dai principali costruttori di CNC. Il dispositivo è concepito come ricambio diretto (drop-in replacement) per le unità floppy originali presenti sui pannelli di controllo di sistemi CNC delle generazioni anni ’80–’90–2000.

Il lettore floppy è il dispositivo di memorizzazione di massa che permette il trasferimento dei programmi pezzo (file ISO/DIN) da e verso il controllo numerico, nonché il salvataggio e il ripristino dei parametri macchina, degli offset utensile e dei dati di configurazione. Un guasto al lettore impedisce il caricamento di nuovi programmi e il backup dei dati critici, bloccando la produzione o esponendo la macchina al rischio di perdita irreversibile della configurazione in caso di intervento sul controllo.

LAND è un produttore specializzato in unità floppy disk e periferiche di memorizzazione per applicazioni industriali, con un catalogo orientato al mondo CNC, alla metrologia e all’automazione di fabbrica. I prodotti della gamma LDS sono progettati come ricambi diretti per le unità originali montate da costruttori quali Fanuc, Siemens, Mitsubishi e Yasnac. Questa tipologia di prodotto è legacy / fuori produzione nelle versioni originali a floppy magnetico; sul mercato si trova prevalentemente come usato/surplus o sostituita da emulatori USB drop-in.

Dati tecnici principali

Modulo Servo Drive Asse – MAZAK D72JV007910

Il D72JV007910 è un modulo elettronico di azionamento servo asse (“Servo Axis Drive Unit”) prodotto da MAZAK (Yamazaki Mazak Corporation), impiegato nei centri di lavoro e torni CNC equipaggiati con il sistema di controllo proprietario MAZATROL. Il modulo gestisce gli anelli di regolazione di posizione, velocità e corrente del motore servo asse, interfacciandosi con la scheda CN della macchina e con il motore tramite encoder o resolver. Il codice di fabbrica D72JV007910 identifica univocamente questa unità nell’architettura di ricambio MAZAK; non sono documentate varianti con codice alternativo distinto.

Il modulo servo drive asse è il nucleo elettronico che converte i comandi di posizione emessi dal CNC in correnti di fase precise verso il motore servo: gestisce in tempo reale l’anello di corrente, l’anello di velocità e l’anello di posizione, garantendo la precisione dimensionale e la ripetibilità degli spostamenti degli assi. Un guasto a questo componente blocca completamente il movimento dell’asse controllato, rendendo la macchina inutilizzabile; in caso di degrado parziale si manifestano oscillazioni, errori di quota e allarmi drive sul pannello MAZATROL.

Yamazaki Mazak Corporation, fondata in Giappone nel 1919 e con sede ad Oguchi (Aichi), è uno dei maggiori costruttori mondiali di macchine utensili CNC: centri di lavoro verticali e orizzontali, torni multitasking e impianti FMS. Il sistema di controllo MAZATROL è sviluppato internamente e caratterizza l’intera gamma. I componenti elettronici della serie D72JV appartengono a generazioni di controllo non più in produzione: legacy / fuori produzione, disponibili esclusivamente come usato, surplus o tramite centri di riparazione specializzati.

Dati tecnici principali

Azionamento Servo CNC – MAZAK MV4-200 W

Il MV4-200 W è un modulo azionamento servo per controllo CNC (“Servo Drive / Servo Amplifier”) prodotto da Mazak (Yamazaki Mazak Co., Ltd.), documentato come componente del sistema di movimentazione assi nei centri di lavoro verticali CNC della serie MV (in particolare MV-4) equipaggiati con il controllo numerico Mazatrol. Il modulo integra le funzioni di amplificazione di potenza e regolazione di velocità/corrente per il servomotore d’asse, interfacciandosi con l’unità CNC Mazatrol tramite bus dedicato. La sigla “200 W” indica la potenza nominale di uscita verso il servomotore.

L’azionamento servo è il componente elettronico che riceve i comandi di posizione e velocità dall’unità CNC Mazatrol e li converte in corrente di potenza per il servomotore dell’asse: chiude gli anelli di posizione, velocità e corrente garantendo precisione e ripetibilità nei movimenti della macchina. Un guasto dell’azionamento causa il blocco immediato dell’asse controllato, la generazione di un allarme sul CNC e l’impossibilità di eseguire qualsiasi lavorazione fino a sostituzione o riparazione del modulo.

Yamazaki Mazak Co., Ltd. è uno dei principali costruttori mondiali di macchine utensili CNC, fondato nel 1919 a Oguchi (Giappone); produce centri di lavoro, torni CNC, sistemi laser e il controllo numerico proprietario Mazatrol. I componenti della serie MV degli anni ’80–’90 sono legacy / fuori produzione: la reperibilità è limitata al mercato dell’usato, a stock NOS surplus o tramite servizi specializzati di riparazione.

Dati tecnici principali

Alimentatore switching 25 W 12 V DC – MEAN WELL S-25-12

L’S-25-12 è un alimentatore switching a singola uscita 25 W / 12 V DC (“Single Output Switching Power Supply”) prodotto da MEAN WELL. Appartiene alla serie S-25, caratterizzata da ingresso universale in corrente alternata 85–264 V AC (o 120–370 V DC) e uscita stabilizzata a 12 V DC / 2,1 A. È documentato come componente di quadri di controllo CNC, sistemi di automazione industriale e apparecchiature elettroniche in genere. Il circuito è privo di ventola (raffreddamento per convezione naturale) e conforme alle normative CE/UL. La tensione di uscita è regolabile tramite trimmer nel range 10–13 V; non esistono varianti di revisione significative nella versione standard.

L’alimentatore S-25-12 fornisce la tensione ausiliaria stabilizzata a 12 V DC necessaria per l’alimentazione di schede logiche, relè, trasduttori, visualizzatori e altri sottosistemi del quadro CNC. Il suo guasto comporta l’assenza di tensione su tutti i circuiti a 12 V: la macchina si blocca, gli azionamenti perdono l’alimentazione ausiliaria e il CNC non può eseguire la sequenza di abilitazione. In molti quadri di controllo è componente critico non ridondato.

MEAN WELL è un costruttore taiwanese di alimentatori switching fondato nel 1982, oggi tra i leader mondiali del settore con oltre 10.000 modelli a catalogo e distribuzione capillare in tutto il mondo. I prodotti della serie S-25 sono in produzione attiva e ampiamente disponibili presso i principali distributori elettronici globali.

Dati tecnici principali
