Azionamento PANASONIC
Marca: PANASONIC -
Codice: MSDA083A1A
| Servizio | Disponibilità | Prezzo |
|---|---|---|

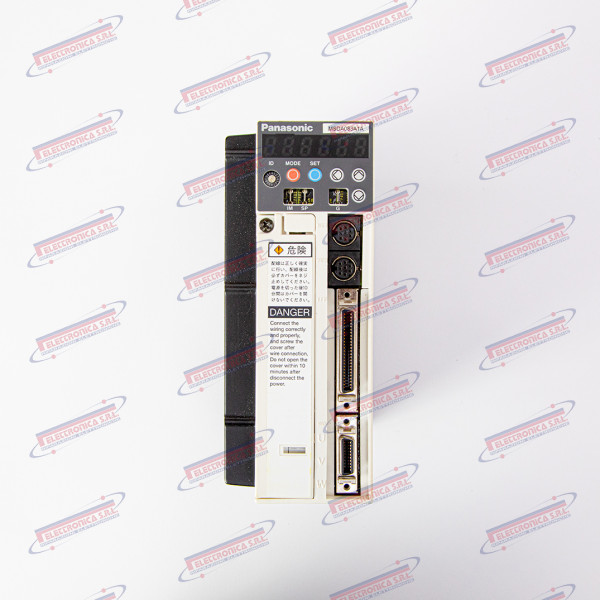

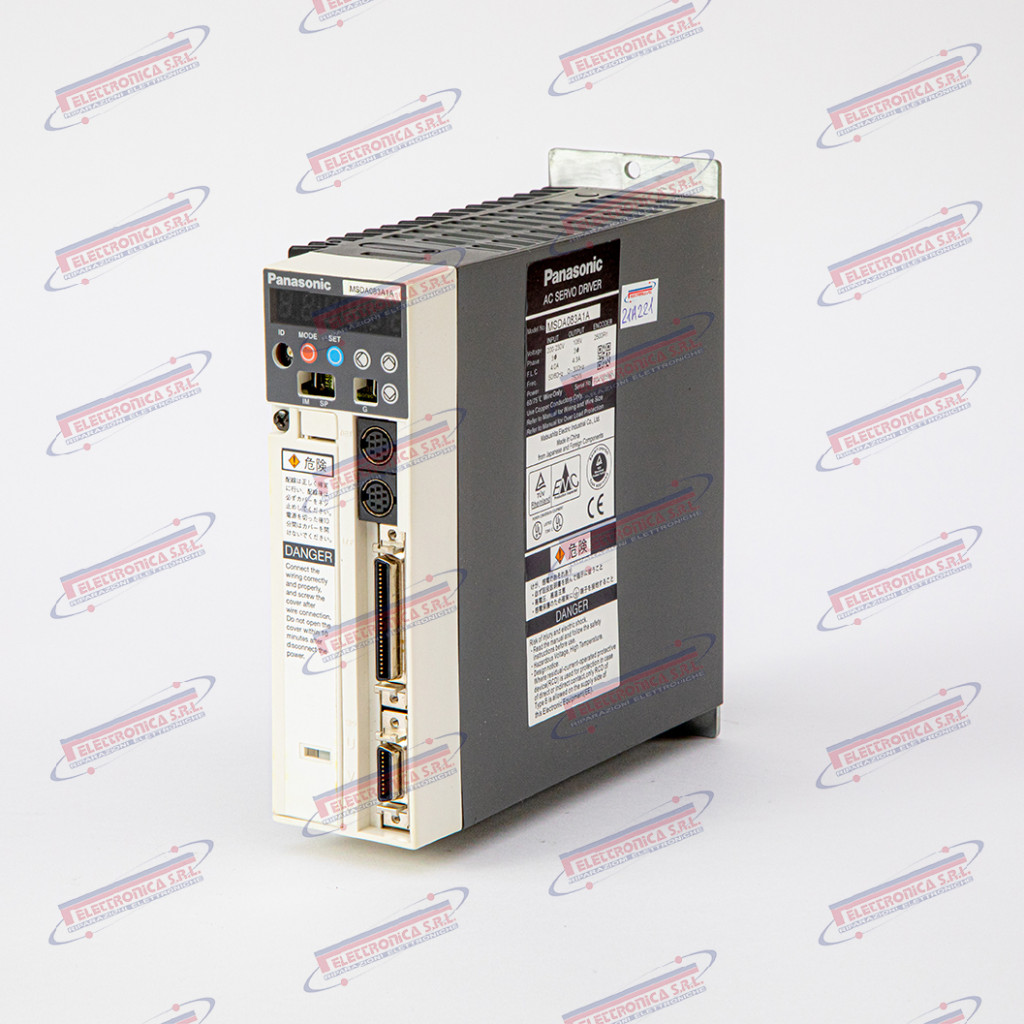

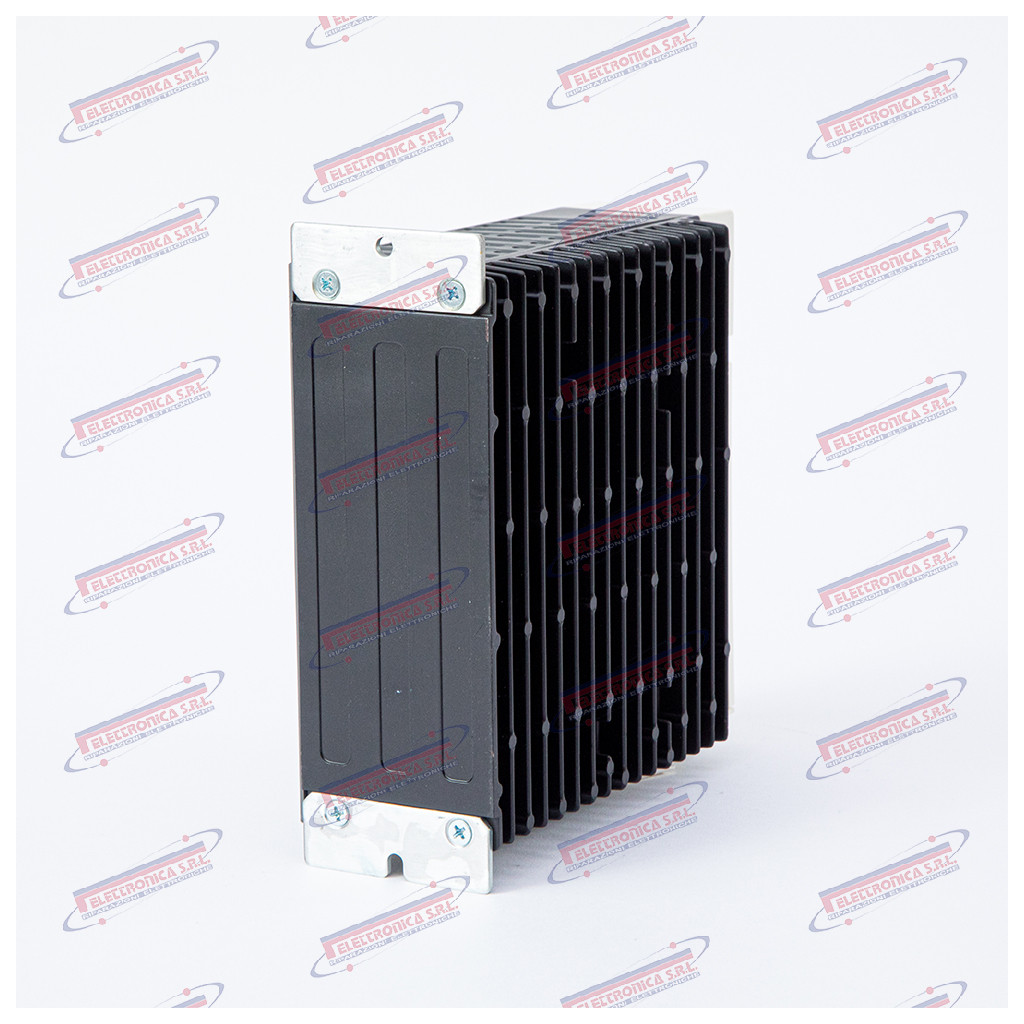

Amplificatore Servo AC – PANASONIC MSDA083A1A
L’MSDA083A1A è un amplificatore servo AC (“AC Servo Amplifier”) della serie MINAS A, prodotto da Panasonic (divisione Industrial Automation, ex Matsushita Electric Works). L’unità è progettata per il controllo preciso di motori brushless AC della famiglia MSM082 Panasonic ed è classificata nella taglia 083, compatibile con motori da ~750 W. L’alimentazione è monofase 100 V AC, 50/60 Hz (suffisso A1); il comando avviene tramite riferimento analogico ±10 V oppure treno di impulsi (Pulse/Dir o CW/CCW). La retroazione è gestita da encoder incrementale montato sul motore. Il drive è documentato in applicazioni su macchine utensili CNC, robotica industriale e apparecchiature di automazione di processo.
L’amplificatore servo è il modulo di potenza e regolazione che trasforma il riferimento di posizione o velocità emesso dal CNC in corrente trifase modulata PWM per il motore brushless: chiude in tempo reale gli anelli di corrente, velocità e posizione, garantendo una risposta dinamica precisa e stabile. In caso di guasto, l’asse o la funzione controllata da questo drive perde completamente il controllo, causando il fermo immediato della macchina e l’impossibilità di riprendere la lavorazione fino alla sostituzione o riparazione dell’unità.
Panasonic (ex Matsushita Electric Works) è uno dei principali costruttori mondiali di sistemi servo AC con la linea MINAS, presente sul mercato dagli anni ’90. La serie MINAS A è stata progressivamente sostituita dalla serie MINAS A5 e successivamente A6; i prodotti della famiglia MSDA originale sono pertanto legacy / fuori produzione, reperibili esclusivamente come usato, NOS (New Old Stock) o tramite servizi di riparazione specializzata.
Dati tecnici principali
| Tipo | Amplificatore servo AC (AC Servo Amplifier) |
| Codice | MSDA083A1A |
| Marca | Panasonic – MINAS A Series (ex Matsushita Electric Works) |
| Applicazione nota | Macchine utensili CNC, robotica industriale, automazione; compatibile con motori brushless AC MSM082 Panasonic (~750 W) |
| Funzione | Controllo di posizione, velocità e coppia motore brushless AC |
| Tensione di alimentazione | 100 V AC monofase, 50/60 Hz |
| Potenza nominale motore | ~750 W |
| Interfaccia comando | Analogico ±10 V / treno di impulsi (Pulse/Dir o CW/CCW) |
| Retroazione | Encoder incrementale (2500 p/giro tipico, connettore CN SIG) |
| Protezioni integrate | Sovracorrente, sovratensione, sottotensione, sovratemperatura, errore encoder |
| Connettori | CN SIG (segnali I/O), CN X5 (encoder), CN X1/X2 (alimentazione/motore) |
| Peso | ~0,8–1,5 kg |
| Dimensioni | ~55–70 × 150–200 × 130–165 mm |
| Stato produzione | Legacy / fuori produzione — solo usato/NOS/riparazione |
