Azionamento CONTROL TECHNIQUES

---

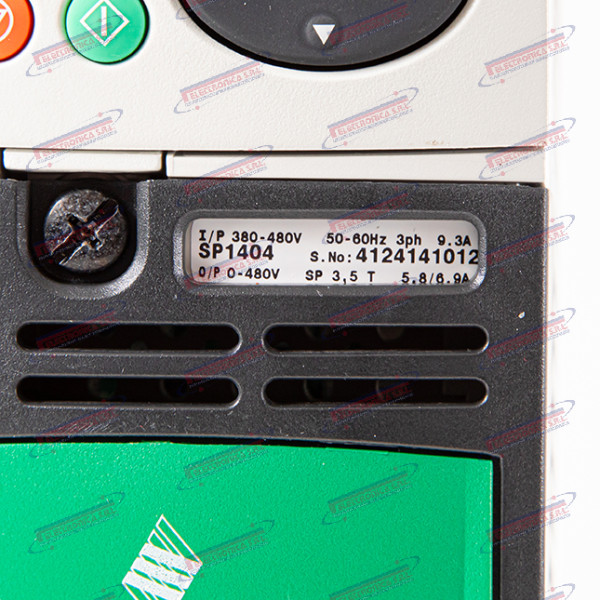

Azionamento AC variabile – CONTROL TECHNIQUES SP1404

Lo SP1404 è un azionamento elettronico a velocità variabile per motori AC (“AC Variable Speed Drive / Inverter”) prodotto da Control Techniques, appartenente alla serie Unidrive SP. Progettato per il controllo di motori asincroni trifase e di motori a magneti permanenti, supporta le modalità di controllo open loop vettoriale (RFC-A), closed loop vettoriale con retroazione encoder e servo. Tensione di ingresso nominale 380–480 V AC trifase 50/60 Hz; corrente di uscita nominale circa 14 A continui; classe di potenza 5,5–7,5 kW a 400 V. Dispone di PLC integrato (Onboard PLC), ingressi/uscite digitali e analogici, interfaccia seriale RS485 e slot per moduli opzionali di espansione fieldbus.

L’azionamento a frequenza variabile è il convertitore di potenza elettronico che trasforma l’alimentazione di rete a frequenza fissa in tensione e frequenza variabili per regolare la velocità e la coppia del motore. Nelle macchine utensili CNC controlla il mandrino, gli assi di avanzamento o i motori ausiliari, garantendo una regolazione precisa e continua su tutto il campo di lavoro. Un guasto all’azionamento comporta la perdita immediata del controllo dell’asse o del mandrino interessato, con arresto della macchina e impossibilità di riprendere la lavorazione.

Control Techniques è un costruttore britannico di azionamenti a frequenza variabile e sistemi servo, fondato nel 1973 con sede a Newtown, Galles. Acquisita da Emerson Electric nel 1992, è entrata nel 2017 nel gruppo giapponese Nidec Corporation, operando oggi come Nidec Control Techniques. La serie Unidrive SP è legacy / fuori produzione nelle varianti originali, progressivamente sostituita dalla serie Unidrive M: i ricambi sono disponibili prevalentemente come usato, surplus NOS o tramite riparazione specializzata.

Dati tecnici principali
