Azionamento inverter mandrino 3,7 kW – FUJI FRN3. 7M5-2

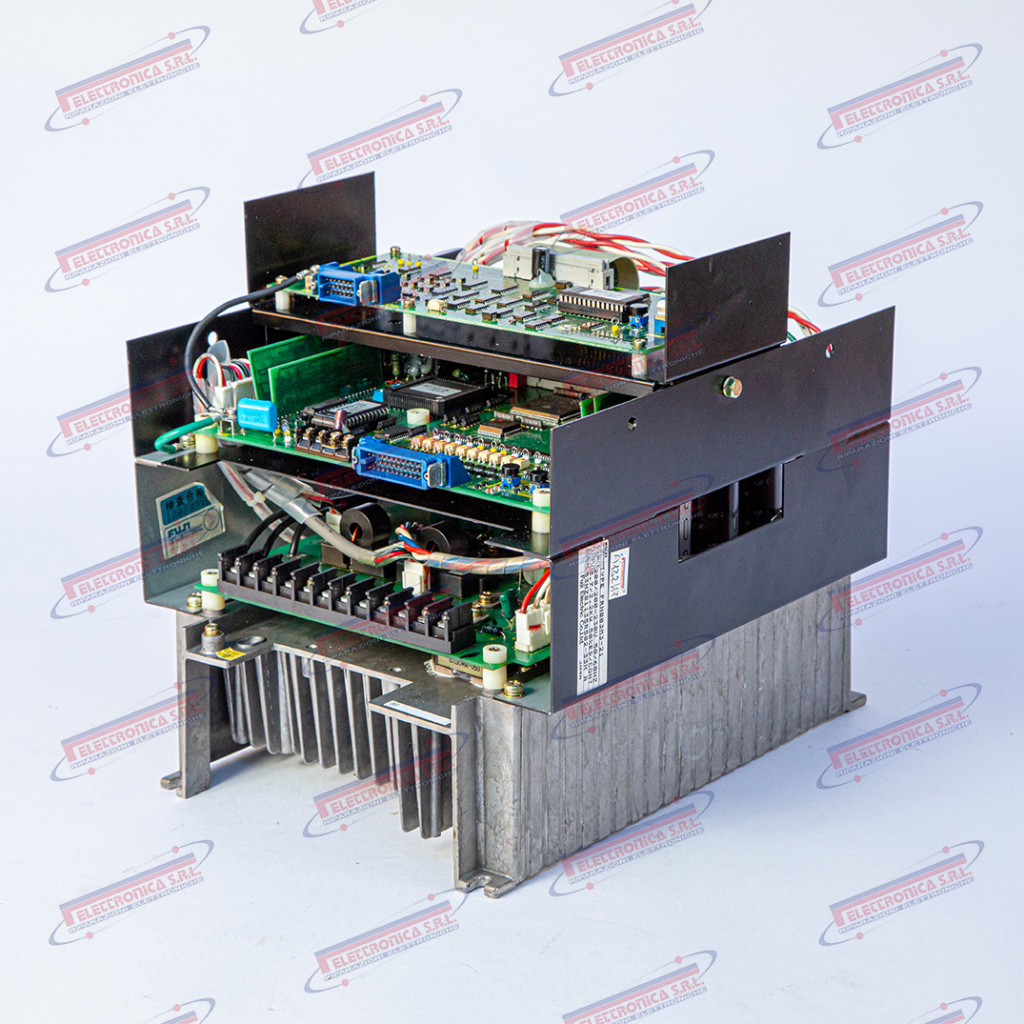

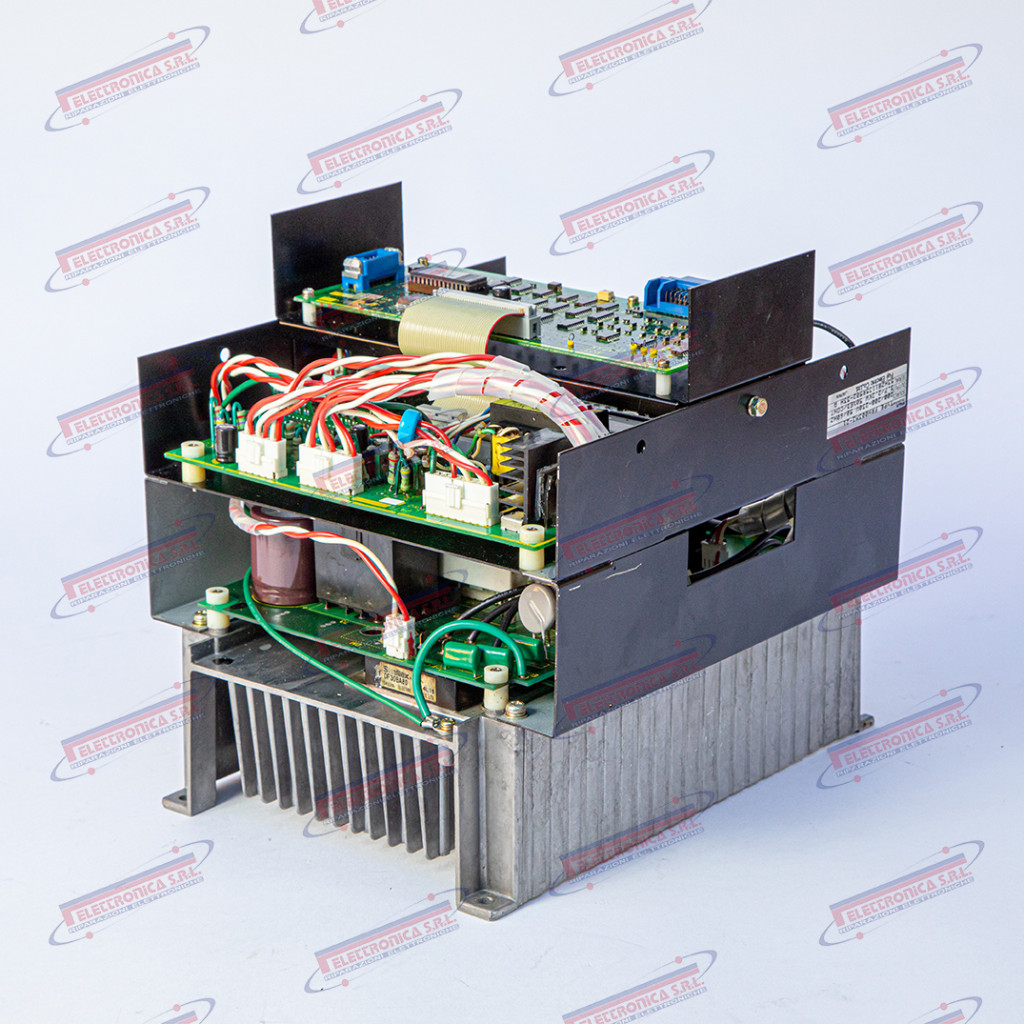

Il FRN3. 7M5-2 è un azionamento inverter per mandrino CNC (“Spindle Inverter Drive”) da 3,7 kW appartenente alla serie FRENIC 5000MS5, prodotto da Fuji Electric. Progettato specificamente per applicazioni di controllo mandrino in macchine utensili a controllo numerico (centri di lavoro verticali e orizzontali, torni CNC, fresatrici), il drive converte la tensione di rete trifase in uscita a frequenza e tensione variabili per il controllo della velocità e della coppia del motore mandrino. Incorpora funzionalità dedicate ai requisiti delle macchine utensili: orientamento del mandrino (spindle orientation) per il cambio utensile automatico, modalità C-axis e frenatura in corrente continua. Disponibile in più taglie di potenza all’interno della stessa famiglia MS5.

L’azionamento inverter mandrino FRENIC 5000MS5 è l’unità elettronica che converte la tensione di rete trifase in tensione e frequenza variabili per governare velocità e coppia del motore mandrino in ogni fase della lavorazione. Gestisce funzioni critiche come l’orientamento del mandrino per il cambio utensile automatico, il controllo ad anello chiuso tramite retroazione encoder e la frenatura rapida all’arresto. Un guasto a questa unità rende il mandrino completamente incontrollabile, bloccando la produzione e rendendo necessario un intervento specializzato immediato.

Fuji Electric Co., Ltd. è un gruppo industriale giapponese fondato nel 1923, tra i principali produttori mondiali di inverter industriali, azionamenti elettrici e sistemi di automazione per uso industriale. La serie FRENIC 5000MS5 era dedicata specificatamente all’industria delle macchine utensili CNC ed è oggi legacy / fuori produzione, sostituita da linee più recenti quali FRENIC-Ace e FRENIC-MEGA; i ricambi sono reperibili esclusivamente come unità usate, stock surplus o tramite riparazione specializzata.

Dati tecnici principali

Inverter azionamento in frequenza – FUJI FRN003M3-21

Il FRN003M3-21 è un inverter / azionamento in frequenza (“Variable Frequency Drive” – VFD) della famiglia FRENIC realizzato da FUJI Electric. Il codice individua un convertitore di frequenza compatto appartenente alla classe di potenza nominale ~0,3–0,4 kW, tensione di classe 200 V, progettato per il controllo della velocità di motori asincroni trifase in ambito industriale e su macchine utensili CNC. Il componente appartiene a una delle serie compatte storiche FRENIC di FUJI Electric, prodotte a partire dagli anni ’90 per applicazioni di motion control in svariati settori manifatturieri.

L’inverter di frequenza è il componente che converte la tensione di rete a frequenza fissa in una tensione trifase a frequenza e ampiezza variabili, consentendo la regolazione continua e precisa della velocità del motore asincrono pilotato. In una macchina utensile CNC può assolvere al controllo del mandrino a bassa potenza, della pompa del refrigerante, del nastro trasportatore trucioli o di assi ausiliari. Il guasto all’inverter determina l’arresto immediato e incontrollato della funzione servita: senza di esso il motore non è in grado di avviarsi né di regolare la propria velocità, rendendo la sezione di macchina coinvolta completamente inoperativa.

FUJI Electric Co., Ltd. è un primario costruttore giapponese di power electronics, fondato nel 1923 come joint venture tra Furukawa Electric e Siemens. La famiglia FRENIC di inverter industriali copre potenze da pochi watt fino a centinaia di kW ed è impiegata in tutto il mondo in applicazioni CNC, HVAC e automazione industriale. I modelli della serie M3 e le varianti coeve sono da considerarsi legacy / fuori produzione: disponibili esclusivamente come usato, surplus o tramite riparazione specializzata.

Dati tecnici principali

Azionamento mandrino AC – FUJI FMD-11AC-21A

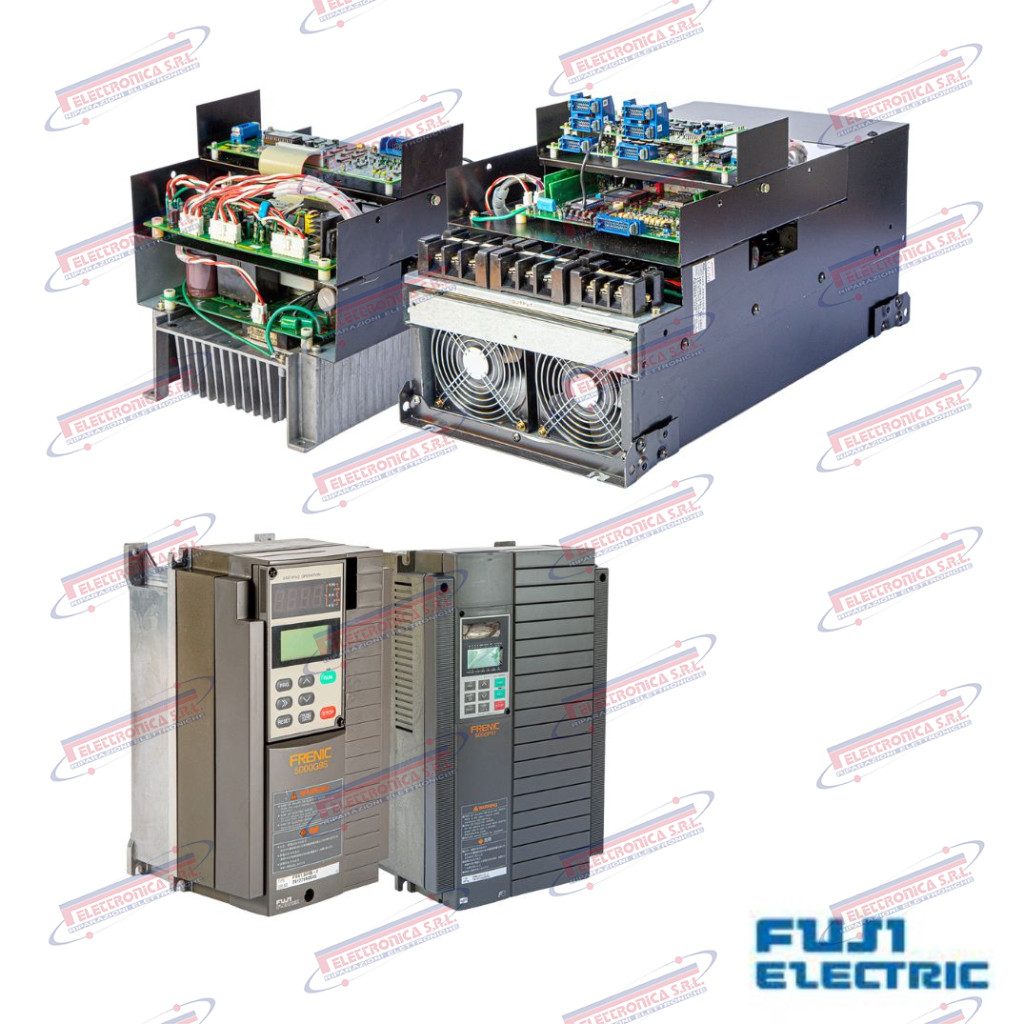

Il FMD-11AC-21A è un azionamento mandrino in corrente alternata (“AC Spindle Drive”) appartenente alla serie FRENIC 5000M2 di Fuji Electric. Progettato specificatamente per il controllo vettoriale di velocità e coppia di motori mandrino AC su macchine utensili CNC, si interpone tra la rete di alimentazione e il motore mandrino, convertendo la tensione di rete in tensione e frequenza variabili. Il prefisso FMD identifica la famiglia di azionamenti mandrino all’interno della serie FRENIC 5000M2; la cifra numerica codifica la classe di potenza (~11 kW), la sigla AC indica la tecnologia in corrente alternata e 21A specifica la variante di tensione (classe 200 V) e la revisione hardware. Il prodotto può esistere in più revisioni e varianti; moduli opzione quali schede di comunicazione seriale, filtri EMI e interfacce encoder erano disponibili come accessori separati.

L’azionamento mandrino AC è il nucleo elettronico del sistema di controllo della rotazione nella macchina utensile: riceve il riferimento di velocità dal CNC, chiude l’anello di velocità e coppia tramite retroazione encoder o tachimetrica, e alimenta il motore con la potenza necessaria per mantenere la velocità programmata costante anche sotto variazioni di carico durante la lavorazione. Un guasto a questo componente determina il blocco immediato del mandrino e il fermo macchina totale: nessuna lavorazione è possibile fino alla sua sostituzione o riparazione, con conseguenti perdite di produzione e rischi di scarto sul pezzo in lavorazione.

Fuji Electric è un gruppo industriale giapponese fondato nel 1923, leader mondiale nella progettazione e produzione di inverter, azionamenti AC/DC e sistemi di automazione industriale per applicazioni di precisione. La serie FRENIC 5000M2 rappresenta la generazione di azionamenti mandrino per macchine utensili CNC degli anni ’90–2000 ed è oggi legacy / fuori produzione: i ricambi sono reperibili esclusivamente come usato, surplus NOS o tramite centri di riparazione specializzati.

Dati tecnici principali

Scheda di posizionamento – FUJI EP-3358C-C

La EP-3358C-C è una scheda elettronica di controllo posizionamento (“Positioning Control Board”) realizzata da FUJI Electric, impiegata nei sistemi CNC e di automazione industriale della stessa casa costruttrice. La scheda gestisce il controllo di posizione degli assi e l’elaborazione della retroazione da encoder o resolver, interfacciandosi con i drive servo del medesimo sistema. Non si tratta di una CPU né di un modulo I/O generico, ma di un’unità di regolazione dedicata al posizionamento preciso degli assi macchina.

La scheda di posizionamento è il modulo elettronico che chiude l’anello di posizione nel sistema CNC: elabora i segnali di retroazione dall’encoder dell’asse, calcola l’errore di posizione e genera i riferimenti di correzione per i drive servo. Senza di essa il posizionamento preciso degli assi è impossibile: qualsiasi lavorazione richiedente tolleranze geometriche strette produrrebbe pezzi fuori tolleranza o rischierebbe collisioni per errori di quota.

FUJI Electric è un costruttore giapponese con oltre un secolo di storia nell’elettronica industriale, fondato nel 1923 come joint venture tra Furukawa Electric e Siemens. Specializzata in elettronica di potenza, azionamenti, sistemi CNC e automazione di fabbrica (FA), produce tra l’altro la serie di inverter FRENIC e i sistemi servo Alpha. I prodotti della famiglia EP-3358C-C appartengono a una generazione di controlli legacy / fuori produzione e sono reperibili esclusivamente come usato, NOS o tramite riparazione specializzata.

Dati tecnici principali

Scheda di posizionamento assi – FUJI EP-3308D-C

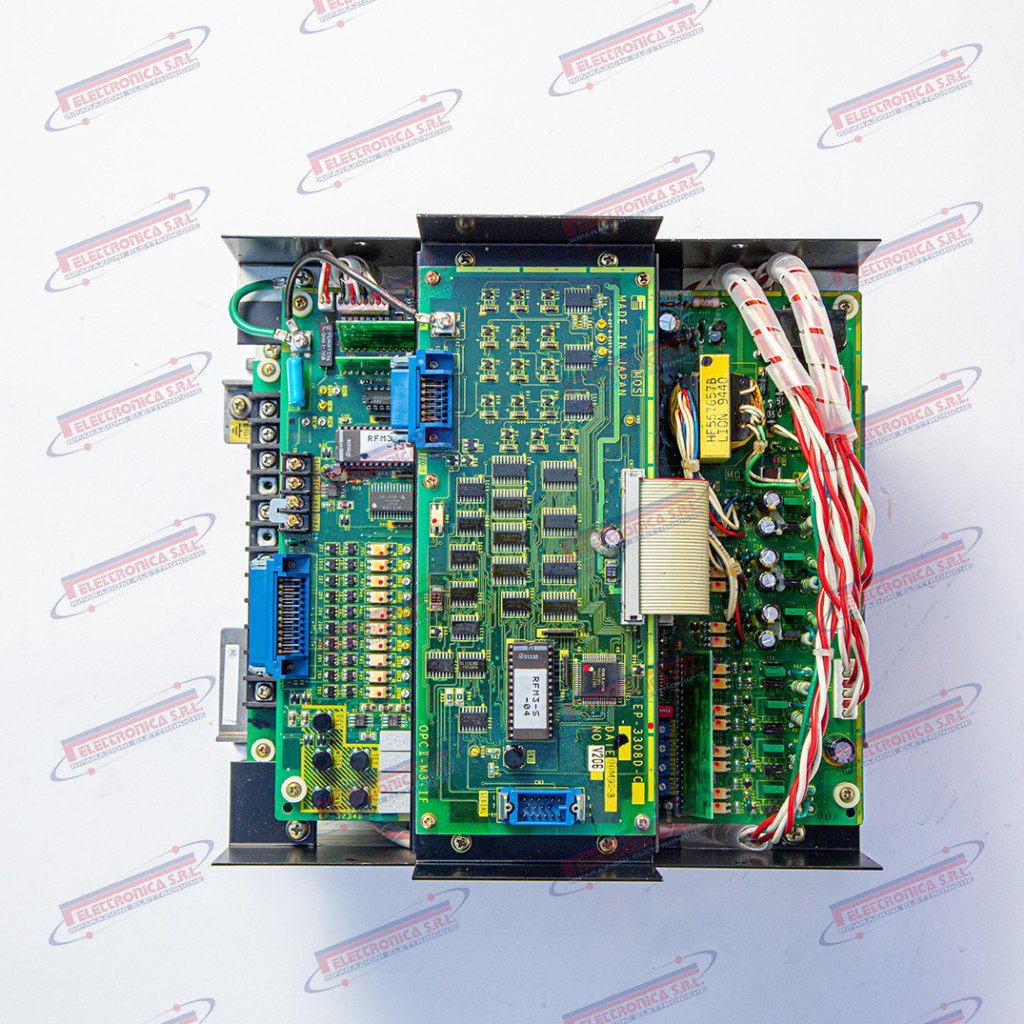

Il EP-3308D-C è una scheda elettronica di controllo posizionamento assi (“Axis Positioning Control Board”) prodotta da FUJI Electric, appartenente alla famiglia di controllo numerico e automazione industriale della stessa casa costruttrice. La scheda elabora i comandi di posizione provenienti dalla CPU CNC, li confronta con i segnali di retroazione degli encoder di asse e calcola il riferimento di velocità da trasmettere agli azionamenti. L’identificativo di serie EP-3308 individua la famiglia di schede di posizionamento FUJI di questa generazione; il suffisso identifica la variante D e la revisione C.

La scheda di posizionamento assi è l’elemento centrale del controllo del moto: riceve i comandi di posizione dal processore CNC, li confronta con il segnale di retroazione (encoder o resolver) e calcola l’errore di inseguimento per correggere continuamente la traiettoria dell’asse. In assenza di questa scheda il sistema CNC perde completamente il governo degli assi: qualsiasi movimento diventa incontrollato, con conseguente rischio di collisione, scarto dimensionale del pezzo in lavorazione o gravi danni meccanici alla macchina.

FUJI Electric è un gruppo industriale giapponese fondato nel 1923, con forte specializzazione in elettronica di potenza, inverter, azionamenti, sistemi CNC e automazione industriale. Storicamente presente nel mercato delle macchine utensili con sistemi di controllo asse propri, il gruppo ha progressivamente orientato l’offerta verso soluzioni integrate di nuova generazione. I moduli e le schede di controllo CNC di questa serie sono legacy / fuori produzione: reperibili esclusivamente come usato, surplus o tramite riparazione specializzata.
