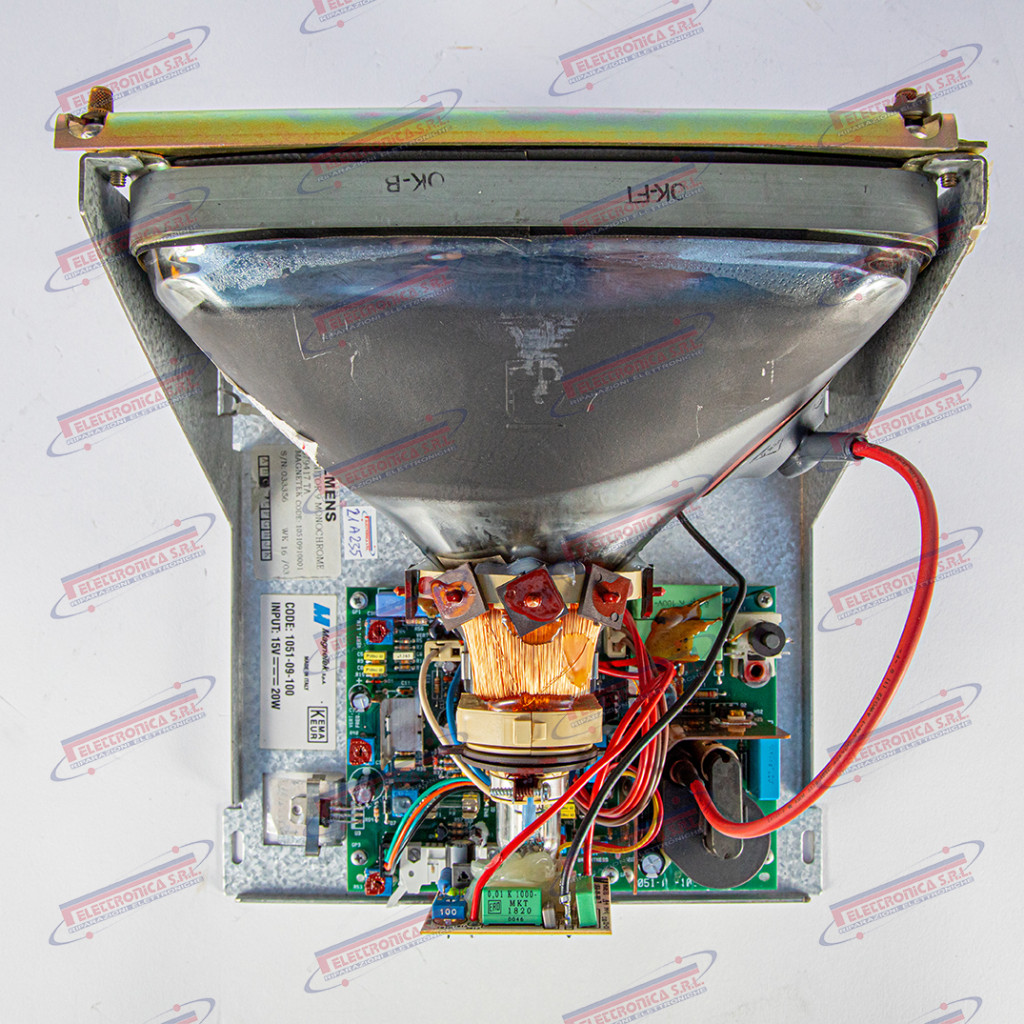

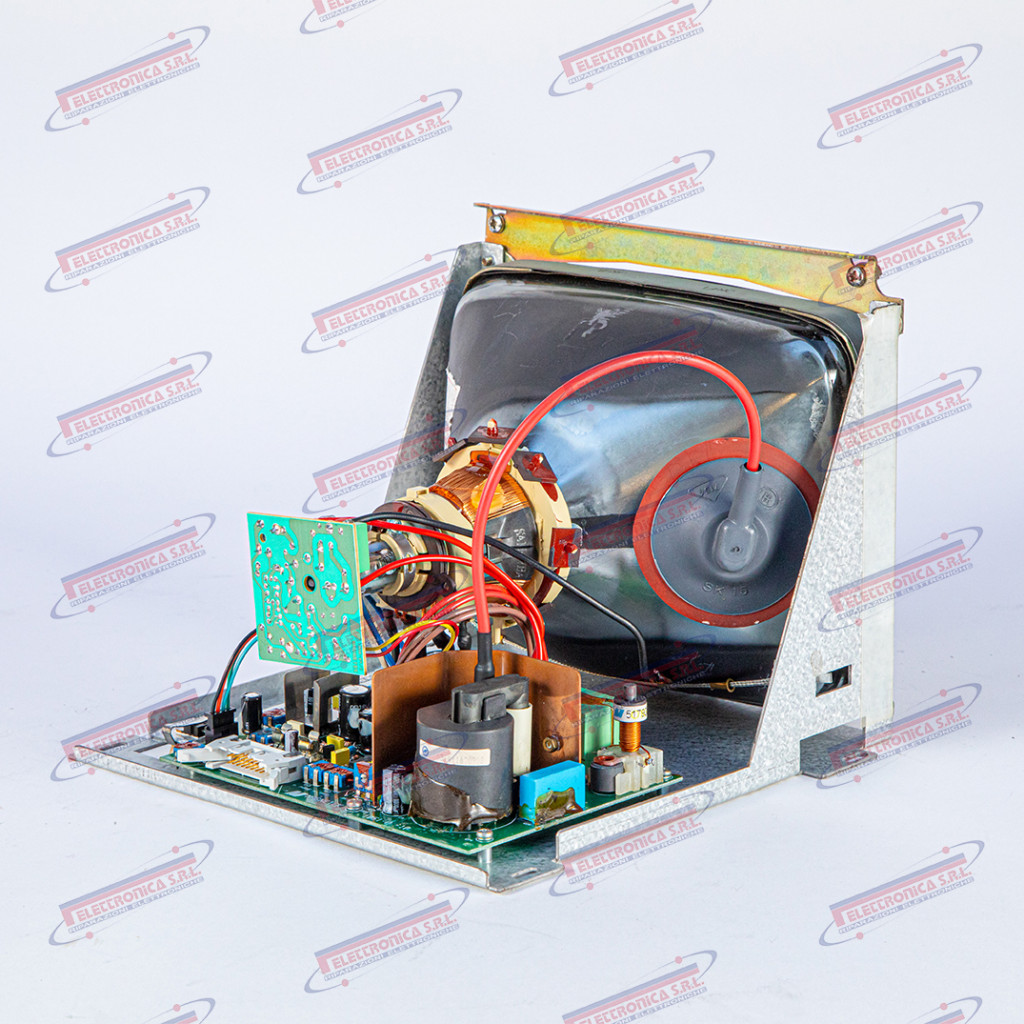

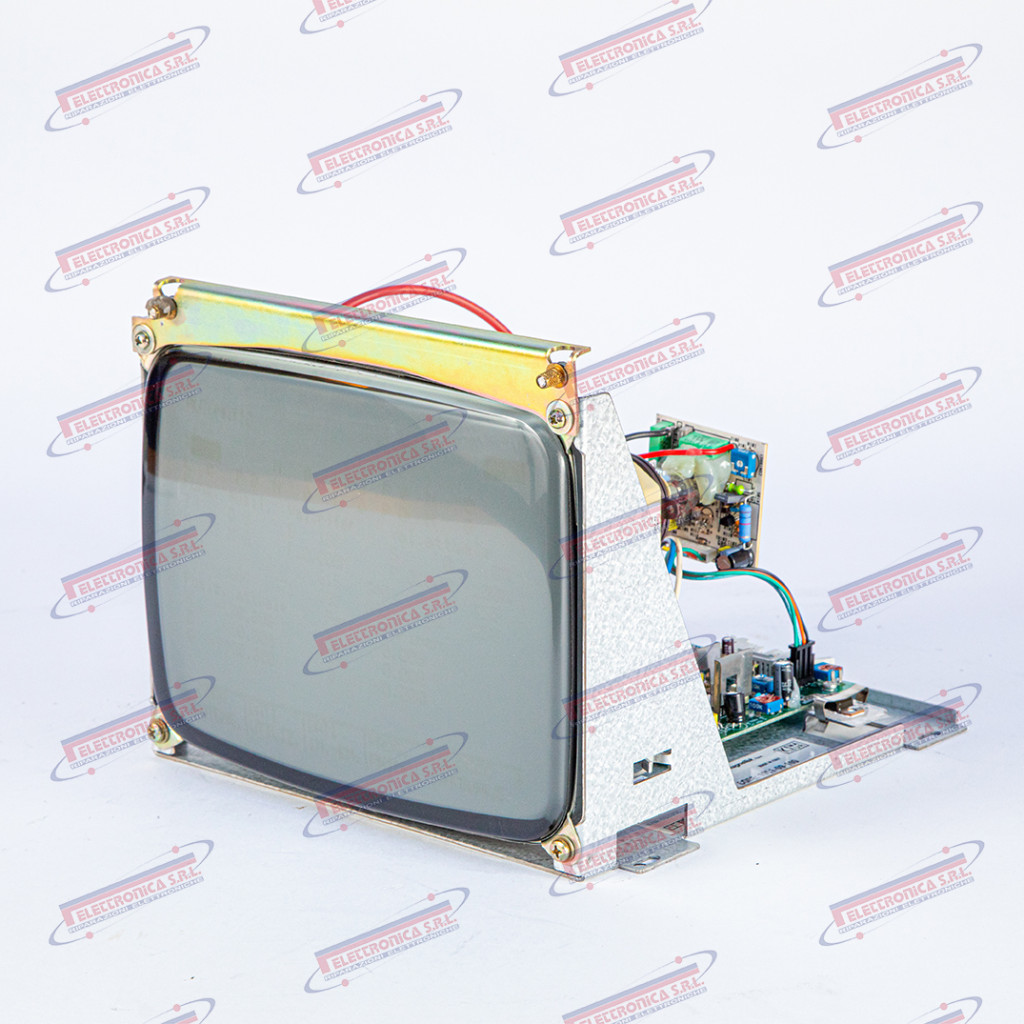

Monitor monocromatico 9″ – SIEMENS 579417 TA
Il 579417 TA è un monitor industriale monocromatico a tubo catodico (CRT) da 9″ (“Monochrome CRT Monitor”) prodotto da Siemens, documentato come unità di visualizzazione per sistemi CNC della serie SINUMERIK. Il display a fosfori verdi (P31) o ambra (P1) restituisce le pagine operative del controllo numerico: programmi pezzo, parametri macchina, diagnostica e messaggi di allarme. Il suffisso TA nel codice 579417 TA individua la variante specifica per tensione di alimentazione o standard video adottato; il componente non include unità di elaborazione propria ma dipende dal segnale video generato dall’unità operatore (MMC/OP) del CNC. Non sono note revisioni hardware documentate pubblicamente; alcuni esemplari possono presentare differenze costruttive minori legate all’anno di produzione.
Il monitor costituisce l’interfaccia visiva primaria tra l’operatore e il controllo numerico: visualizza in tempo reale lo stato della macchina, le quote assi, il programma in esecuzione e la diagnostica di sistema. In assenza di un monitor funzionante non è possibile programmare, verificare né operare manualmente sul CNC; l’intera postazione risulta inutilizzabile, rendendo questo componente critico per la produttività della macchina e per ogni intervento di manutenzione o collaudo.
Siemens AG è uno dei principali costruttori mondiali di automazione industriale e sistemi CNC; la divisione SINUMERIK, attiva dagli anni ’60, ha equipaggiato generazioni di macchine utensili in tutto il mondo con controlli numerici e relative unità operatore. Questo monitor appartiene a una famiglia di prodotti legacy / fuori produzione: la tecnologia CRT è stata definitivamente sostituita dai display piatti LCD, e le unità originali sono oggi disponibili esclusivamente come usato, surplus o tramite riparazione specializzata.
Dati tecnici principali
| Tipo | Monitor industriale monocromatico CRT 9″ (Monochrome CRT Monitor) |

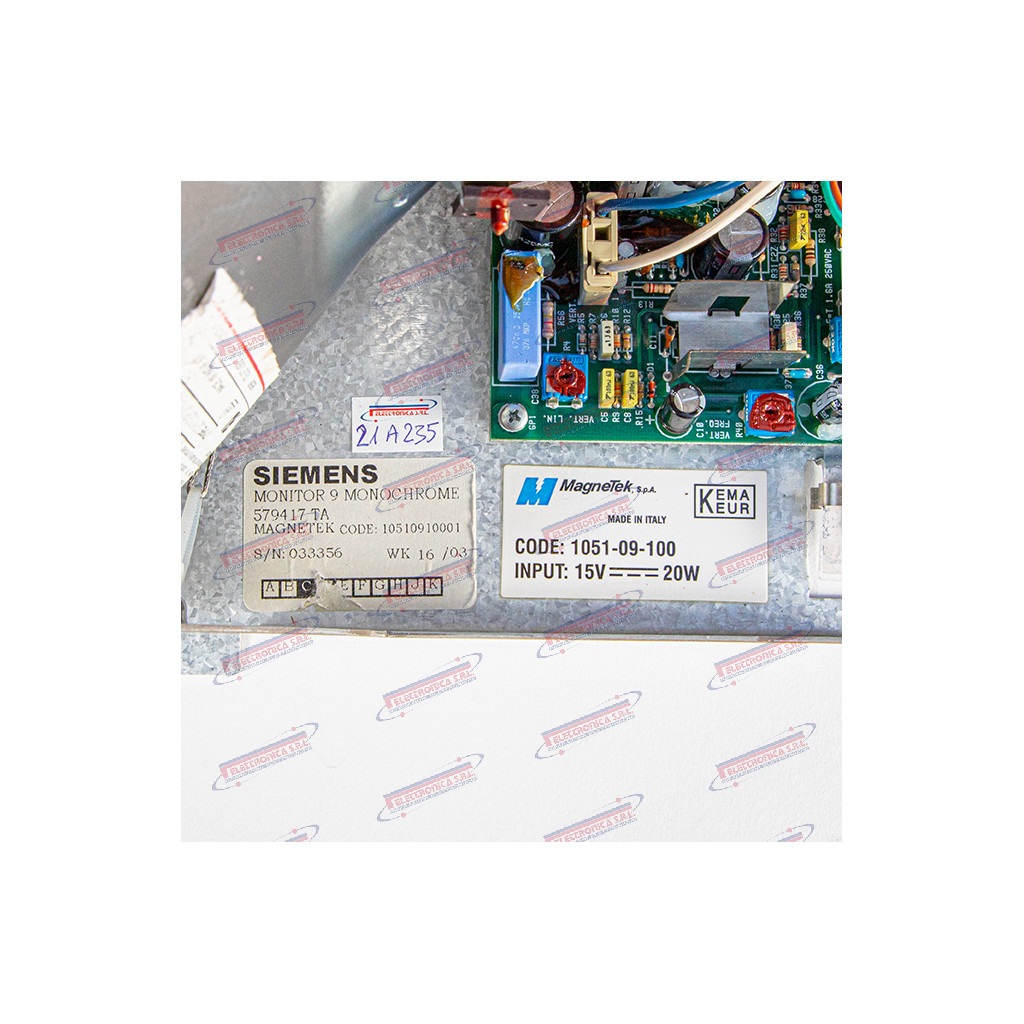

| Codice | 579417 TA (579417TA) |
| Marca | Siemens AG |
| Applicazione nota | Sistemi CNC SINUMERIK (es. SINUMERIK 3, 810, 820, 840); pannelli operatore OP / MMC Siemens |
| Funzione | Visualizzazione interfaccia operatore CNC: programma pezzo, quote assi, parametri macchina, diagnostica e allarmi |
| Tipo schermo | Tubo catodico (CRT) monocromatico – fosfori verdi P31 o ambra P1 |
| Diagonale schermo | 9″ (~228 mm) |
| Risoluzione | ~512×256 – 640×480 pixel |
| Tensione di alimentazione | ~220–240 V AC, 50 Hz |
| Segnale video | Composito o segnale proprietario Siemens |
| Interfacce / connettori | Connettore video proprietario Siemens / BNC; ingresso rete IEC 320 |
| Peso | ~3–6 kg |
| Dimensioni | ~260×230×380 mm L×H×P |
| Stato produzione | Legacy / fuori produzione — solo usato/surplus/riparazione |
