Alimentatore MITSUBISHI
Marca: MITSUBISHI -
Tipologia: Alimentatore
Codice: MDS-C1-CV-150
| Servizio | Disponibilità | Prezzo |
|---|---|---|

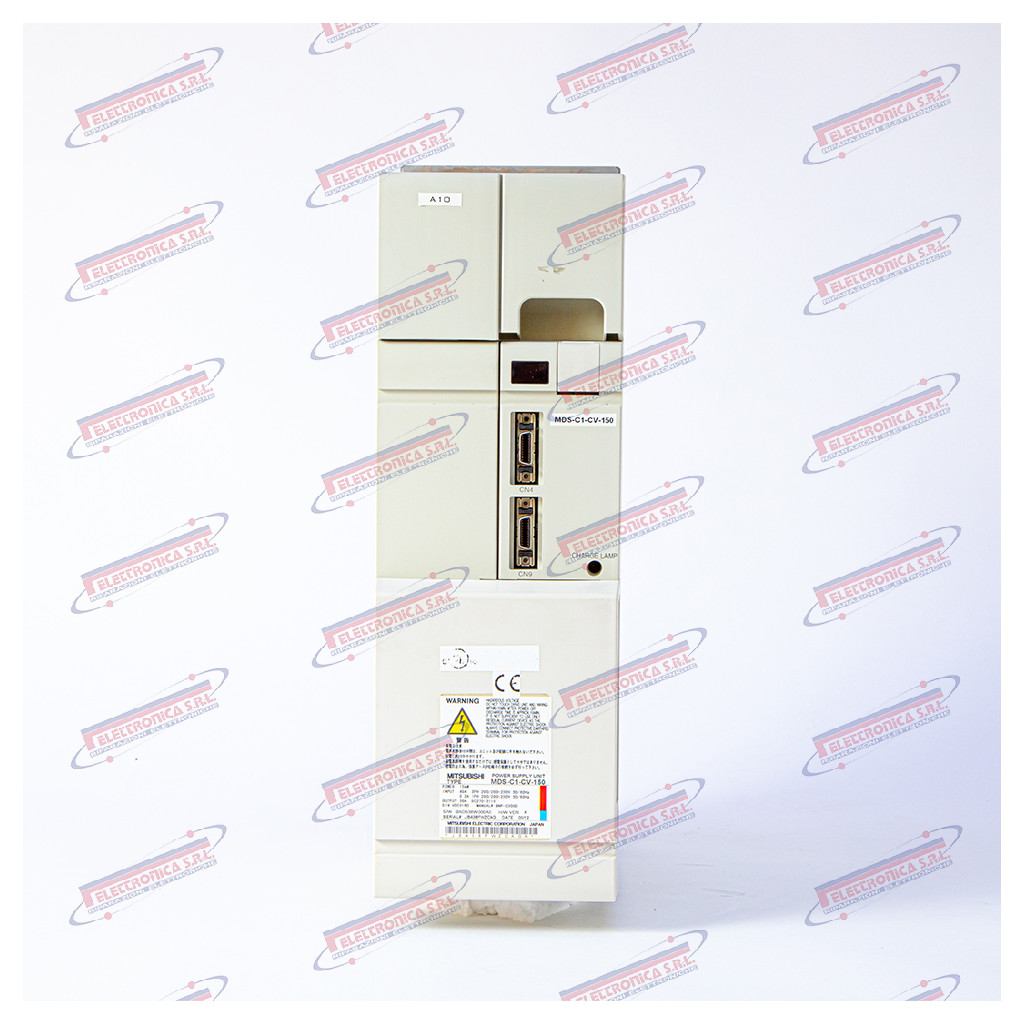

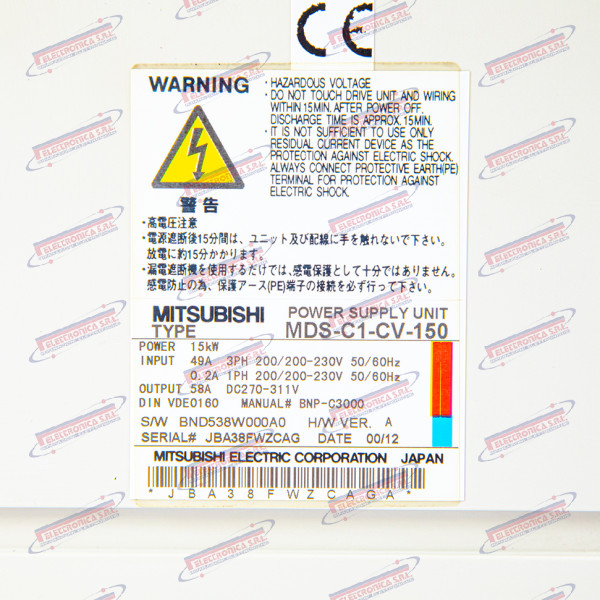

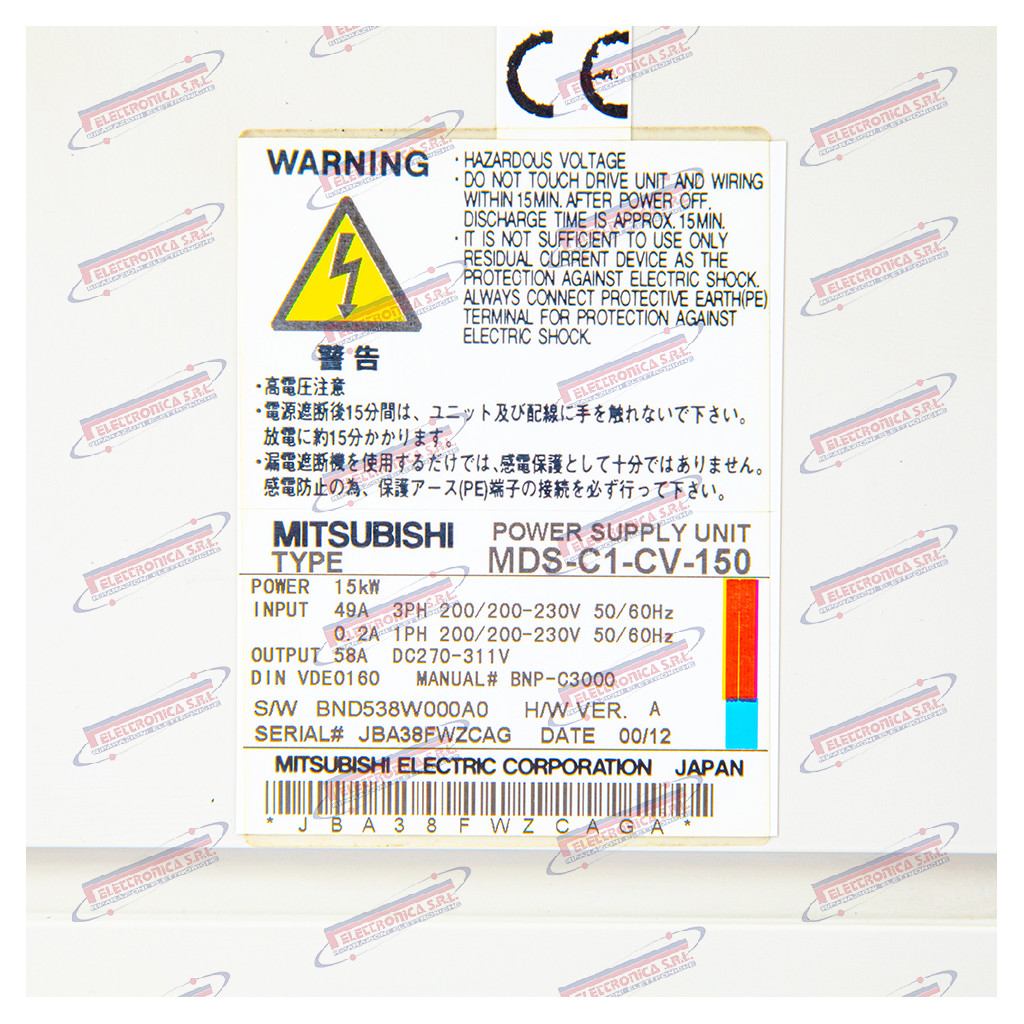

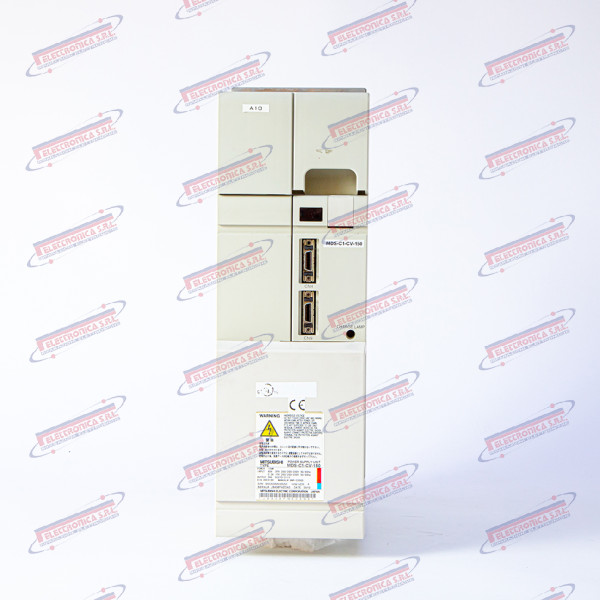

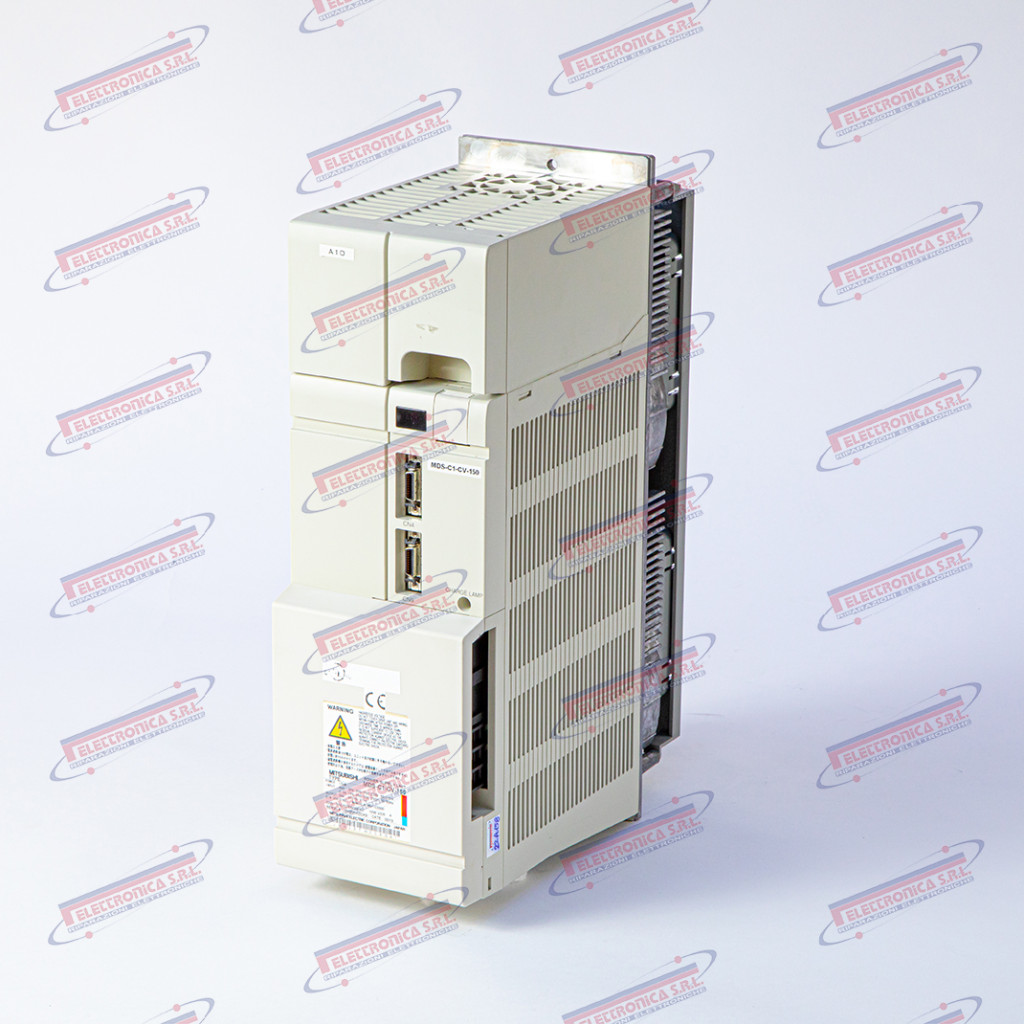

Modulo alimentatore convertitore – MITSUBISHI MDS-C1-CV-150
Il MDS-C1-CV-150 è un modulo alimentatore/convertitore di potenza (“Power Supply Converter Unit”) prodotto da Mitsubishi Electric, appartenente alla famiglia di azionamento servo MDS-C1 destinata ai sistemi CNC MELDAS (serie M64, M65, M66). Il modulo opera come raddrizzatore/convertitore AC–DC: riceve l’alimentazione trifase AC dalla rete e genera la tensione di bus DC comune per gli azionamenti servo assi MDS-C1-V e gli azionamenti mandrino MDS-C1-SP collegati in cascata sullo stesso bus. Include circuiti di frenatura rigenerativa per la restituzione dell’energia in fase di decelerazione. Il suffisso numerico 150 indica la classe di potenza nominale del convertitore.
L’unità alimentatore/convertitore è il cuore del sistema di alimentazione degli azionamenti: senza di essa nessun asse servo né mandrino controllato dalla famiglia MDS-C1 può essere energizzato. Un guasto al convertitore provoca l’arresto immediato e totale della macchina utensile: tutti gli assi e il mandrino perdono il bus DC e il CNC segnala immediatamente un allarme di alimentazione. La sua integrità funzionale è quindi precondizione assoluta per la messa in servizio e il normale ciclo di lavorazione.
Mitsubishi Electric è uno dei principali produttori mondiali di sistemi CNC, azionamenti servo e componenti di automazione industriale, presente nel settore da oltre mezzo secolo con la linea MELDAS. La serie MDS-C1 è una famiglia legacy / fuori produzione: è stata progressivamente sostituita dalle serie MDS-D, MDS-EJ e MDS-E, ancora attive e supportate da Mitsubishi.
Dati tecnici principali
| Tipo | Modulo alimentatore/convertitore AC–DC (Power Supply Converter Unit) |
| Codice | MDS-C1-CV-150 (MDSC1CV150) |
| Marca | Mitsubishi Electric |
| Applicazione nota | Centri di lavoro CNC con sistema Mitsubishi MELDAS (serie M64, M65, M66); azionamenti servo assi MDS-C1-V e azionamenti mandrino MDS-C1-SP |
| Funzione | Conversione AC–DC; generazione e distribuzione del bus DC agli azionamenti servo assi e mandrino; frenatura rigenerativa |
| Tensione di ingresso | 3 fasi 200–230 V AC, 50/60 Hz (classe 200 V tipica) |
| Uscita bus DC | ~270–300 V DC (tipico, proporzionale alla tensione di rete) |
| Potenza nominale | ~15 kVA |
| Interfacce / connettori | Bus DC condiviso con azionamenti assi e mandrino; connettore comunicazione seriale serie MDS-C1; morsettiera alimentazione AC trifase |
| Peso | ~5–10 kg |
| Dimensioni | ~300–420 × 150–200 × 200–280 mm |
| Stato produzione | Legacy / fuori produzione — solo usato/surplus/riparazione |
