AC Servo Drive PANASONIC
Marca: PANASONIC -
Tipologia: Azionamento
Codice: MSD3A3P1EB
| Servizio | Disponibilità | Prezzo |
|---|---|---|

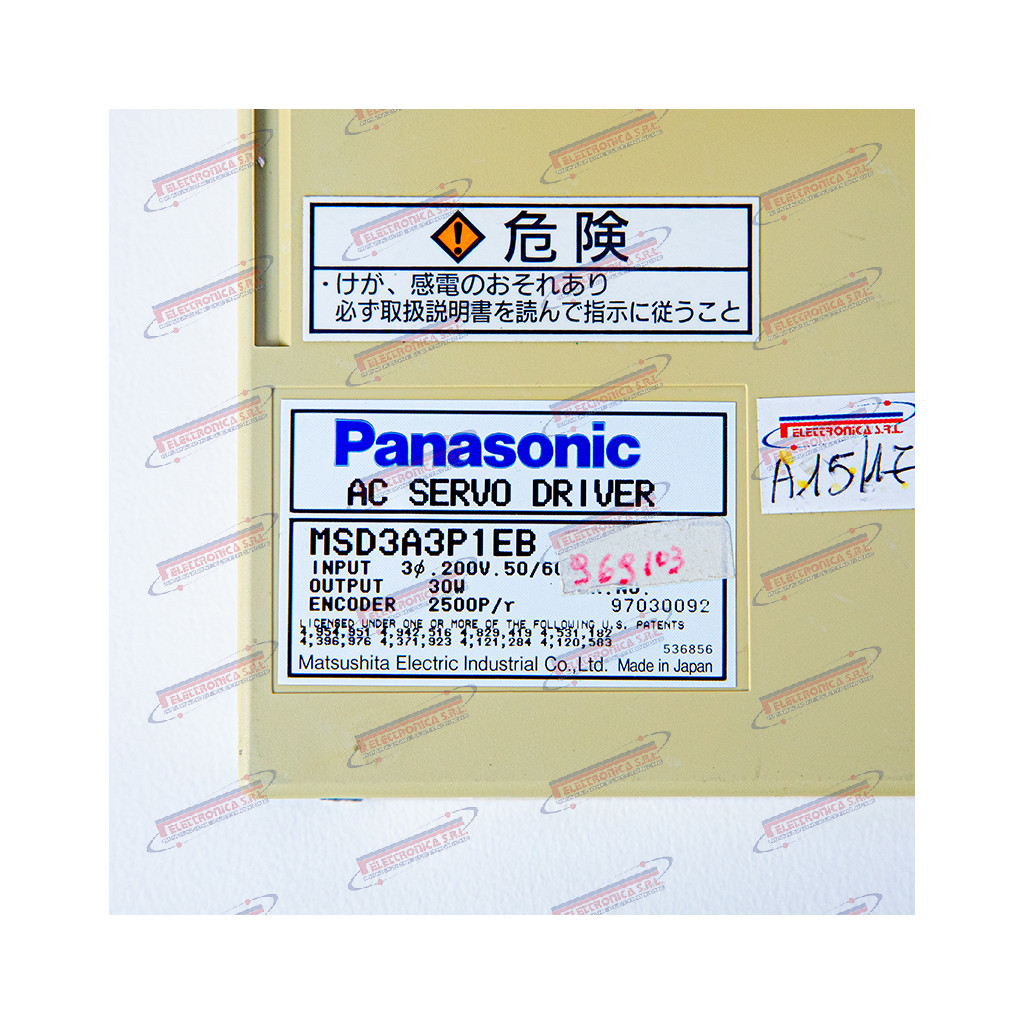

Servo Drive CA – PANASONIC MSD3A3P1EB
Il MSD3A3P1EB è un servo drive CA (“AC Servo Amplifier”) prodotto da Panasonic (ex Matsushita Electric), appartenente alla serie MINAS. Progettato per il controllo in closed-loop di servomotori CA sincroni a magneti permanenti, è destinato ad applicazioni CNC e di automazione industriale. Il codice identifica una versione monofase con corrente nominale di ~3 A, adatta a motori nella fascia di potenza 200–400 W. Non costituisce né un PLC né un controllore CNC autonomo, ma rappresenta l’azionamento dedicato che gestisce gli anelli di regolazione del servomotore. Il suffisso EB indica una variante destinata al mercato europeo/internazionale.
Il servo drive CA è il componente che chiude gli anelli di corrente, velocità e posizione sul servomotore: riceve i riferimenti di posizionamento dalla CNC e genera la corrente necessaria affinché il motore raggiunga e mantenga la quota programmata con la massima precisione. Un guasto all’azionamento blocca completamente l’asse controllato; l’assenza di retroazione o di potenza al motore genera allarme immediato e fermo macchina, rendendo impossibile qualsiasi lavorazione fino alla sostituzione o riparazione del componente.
Panasonic (già Matsushita Electric Works) è uno dei principali produttori mondiali di sistemi di motion control industriale. La famiglia MINAS di servo amplifier e servomotori CA è consolidata nell’automazione da oltre trent’anni, con evoluzioni dalla serie MSD fino agli attuali MINAS A6/A6N. I modelli della serie MSD sono legacy / fuori produzione: disponibili esclusivamente come usato, NOS o tramite servizio di riparazione specializzato.
Dati tecnici principali
| Tipo | Servo drive CA monofase (AC Servo Amplifier) |
| Codice | MSD3A3P1EB |
| Marca | Panasonic (ex Matsushita Electric) |
| Applicazione nota | Sistemi CNC e automazione industriale con servomotori Panasonic MINAS |
| Funzione | Controllo closed-loop di posizione, velocità e coppia su servomotore CA |
| Tensione di ingresso | 200–240 V CA monofase |
| Corrente nominale uscita | ~3 A continui |
| Potenza nominale motore | ~200–400 W |
| Retroazione | Encoder incrementale o assoluto (connettore CN2) |
| Interfacce / connettori | CN1 (I/O comandi), CN2 (encoder), CN3 (alimentazione motore) |
| Peso | ~0,8–1,5 kg |
| Dimensioni (H×L×P) | ~150–180 × 55–70 × 120–150 mm |
| Stato produzione | Legacy / fuori produzione — solo usato/NOS/riparazione |
