Azionamento MITSUBISHI
Marca: MITSUBISHI -
Tipologia: Azionamento

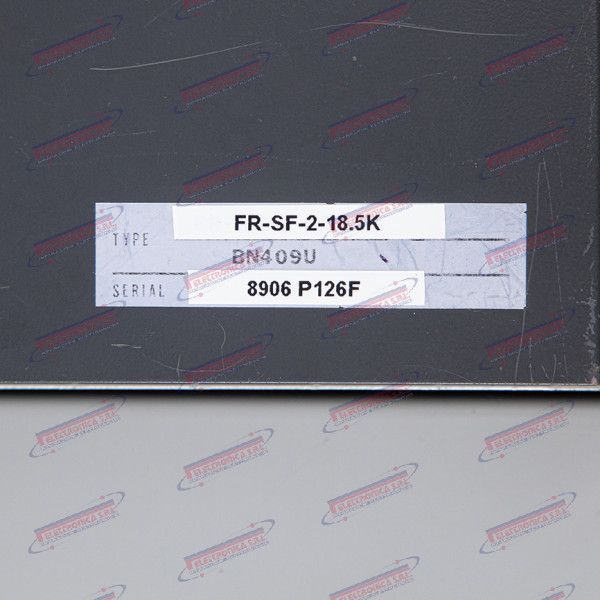

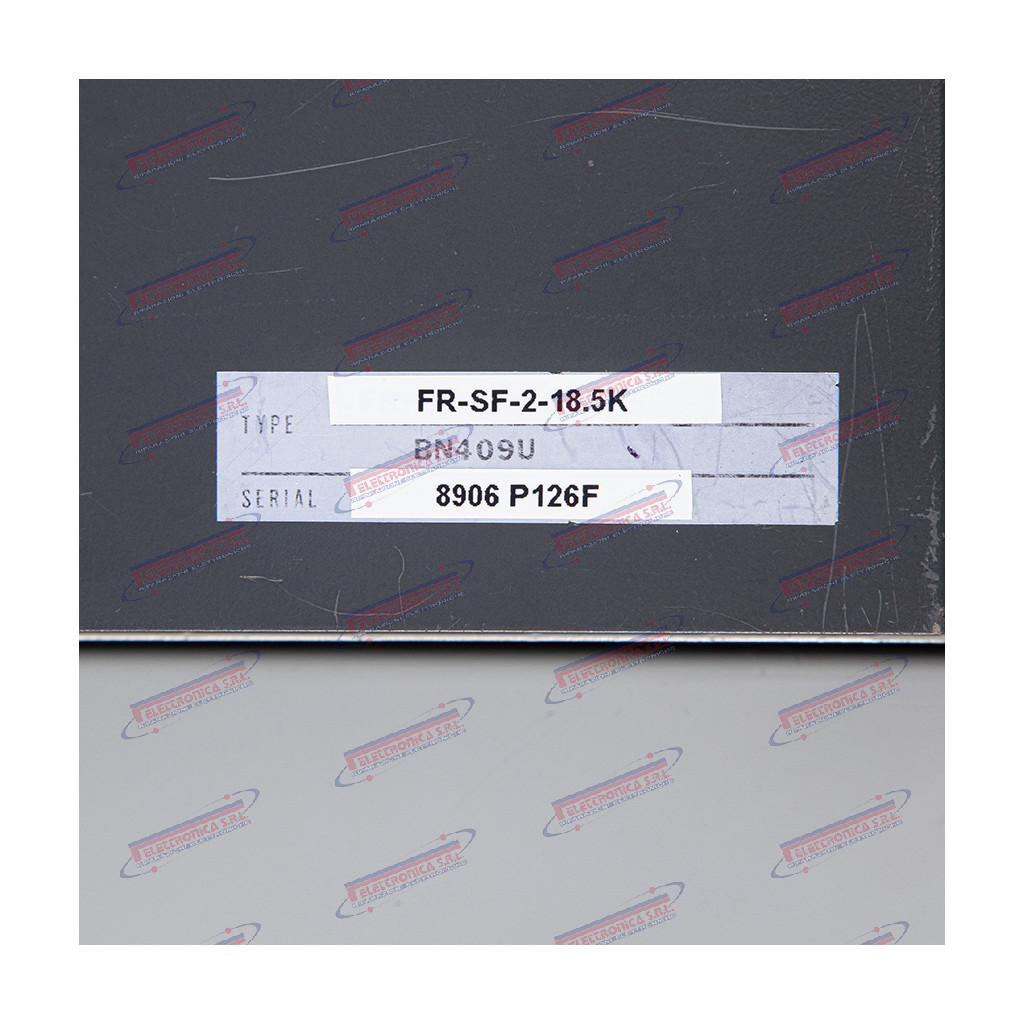

Codice: FR-SF-2-18.5K
| Servizio | Disponibilità | Prezzo |
|---|---|---|

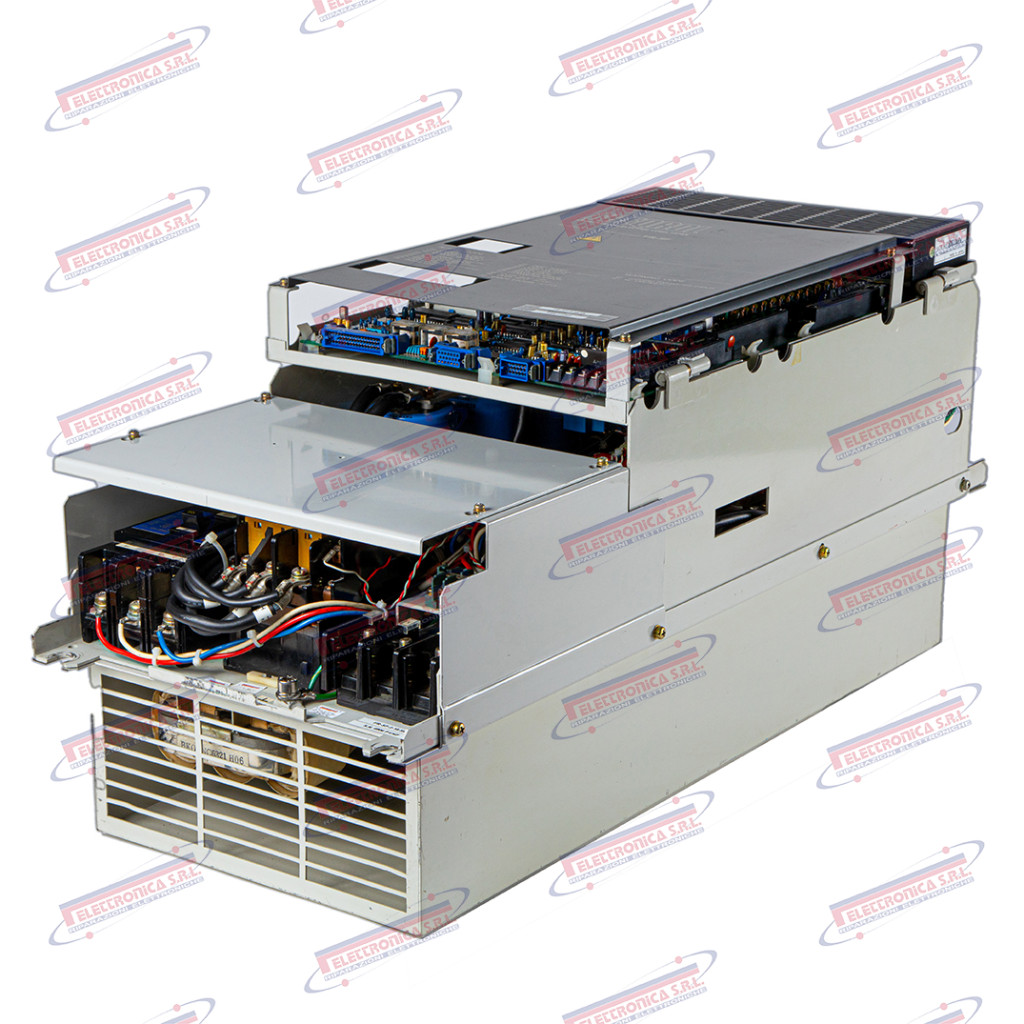

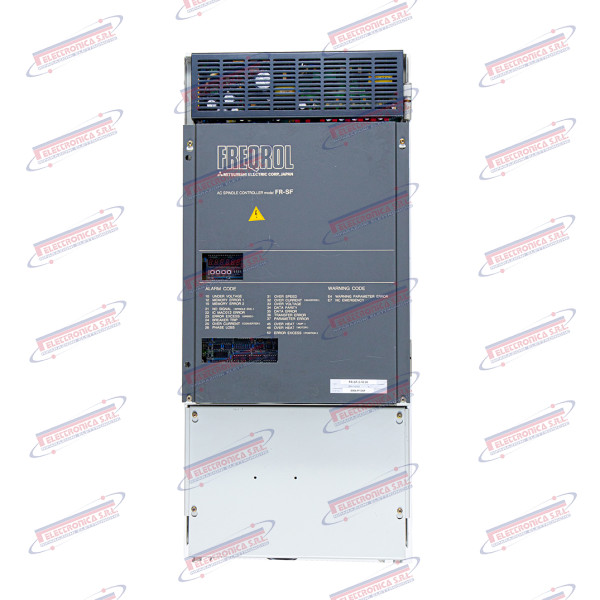

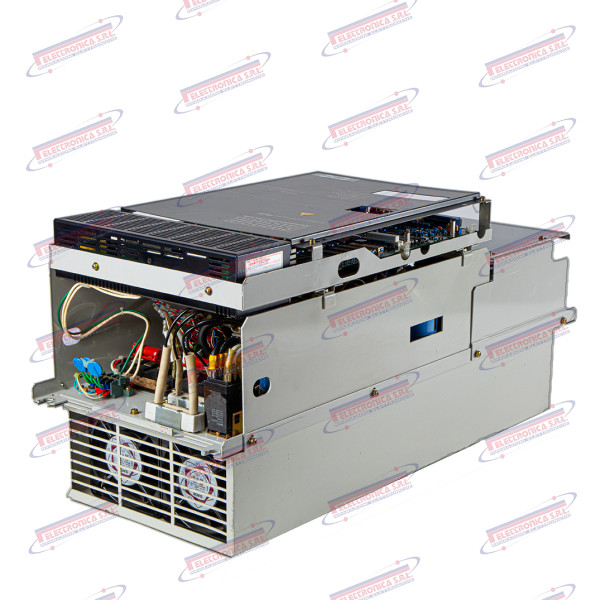

Azionamento mandrino AC 18,5 kW – MITSUBISHI FR-SF-2-18.5K
Il FR-SF-2-18.5K è un azionamento mandrino in corrente alternata (“AC Spindle Drive”) da 18,5 kW, classe tensione 200 V, realizzato da Mitsubishi Electric nella serie FR-SF (FREQROL-SF). Progettato specificamente per il controllo di motori mandrino AC nelle macchine utensili CNC — centri di lavoro, torni CNC, fresatrici — gestisce la regolazione di velocità e coppia del mandrino su un ampio campo di velocità con elevata precisione. Il componente è compatibile con i sistemi CNC Mitsubishi MELDAS e con controllori di terze parti tramite interfaccia analogica (±10 V) e seriale; supporta la funzione di orientamento mandrino (spindle orientation) per operazioni di cambio utensile e foratura.
L’azionamento mandrino converte la tensione di rete trifase in tensione e frequenza variabile per pilotare il motore mandrino alla velocità programmata dal CNC: interpreta il riferimento di velocità analogico o digitale e mantiene la rotazione stabile e precisa anche sotto carico variabile durante le lavorazioni. In caso di guasto il mandrino si blocca o perde il controllo di velocità, rendendo impossibile qualsiasi operazione di taglio e rischiando di compromettere il pezzo in lavorazione o la macchina stessa.
Mitsubishi Electric è uno dei principali costruttori mondiali di sistemi di automazione industriale, inverter e controlli numerici, con radici nel gruppo Mitsubishi risalenti al 1921; la linea inverter FREQROL è distribuita globalmente ed è un riferimento consolidato per l’automazione di macchine utensili. La serie FR-SF è da considerarsi legacy / fuori produzione: sostituita da serie più recenti (FR-SF-4R, FR-A800 ecc.), è reperibile sul mercato esclusivamente come usato, surplus NOS o tramite riparazione specializzata.
Dati tecnici principali
| Tipo | Azionamento mandrino AC (AC Spindle Drive) |
| Codice | FR-SF-2-18.5K (FRSF2185K) |
| Marca | Mitsubishi Electric – serie FREQROL FR-SF |
| Applicazione nota | Macchine utensili CNC: centri di lavoro, torni CNC, fresatrici con motore mandrino AC; compatibile con CNC Mitsubishi MELDAS |
| Funzione | Regolazione velocità e coppia motore mandrino AC; orientamento mandrino (spindle orientation) |
| Potenza nominale | 18,5 kW |
| Tensione di ingresso | Trifase 200–230 V AC, 50/60 Hz (±10%) |
| Tensione di uscita | 0–230 V AC trifase (proporzionale all’ingresso) |
| Corrente di uscita nominale | ~58–70 A |
| Campo frequenza uscita | 0–400 Hz (tipico serie FR-SF) |
| Interfacce / connettori | Morsettiera di potenza; morsettiera segnali; ingresso analogico ±10 V; seriale RS-422/RS-485; retroazione encoder/resolver dal motore |
| Peso | ~10–16 kg |
| Dimensioni (L×H×P) | ~220–260 × 450–550 × 180–220 mm |
| Stato produzione | Legacy / fuori produzione — solo usato, surplus NOS o riparazione specializzata |
