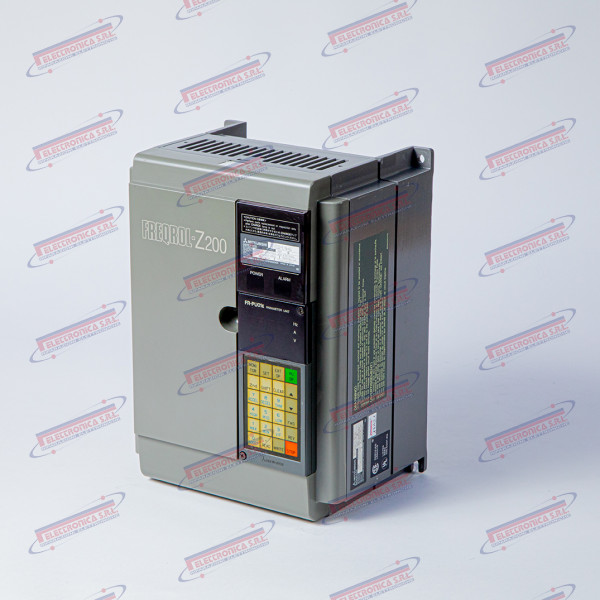

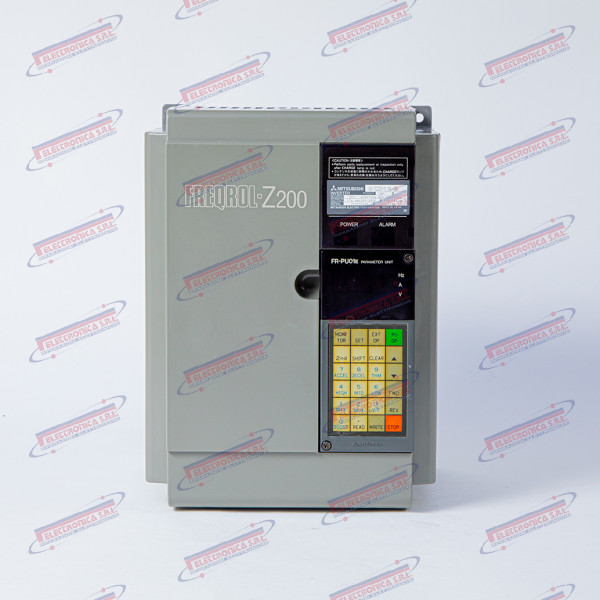

Inverter FREQROL-Z200 MITSUBISHI
Marca: MITSUBISHI -
Tipologia: Azionamento
Codice: FR-Z220-3.7K
| Servizio | Disponibilità | Prezzo |
|---|---|---|
Inverter / Variatore di Frequenza FREQROL-Z200 – MITSUBISHI FR-Z220-3.7K
Il FR-Z220-3.7K è un inverter PWM a frequenza variabile (“Variable Frequency Drive” / “AC Inverter Drive”) della serie FREQROL-Z200, costruito da MITSUBISHI Electric, con potenza nominale di 3,7 kW nella classe di tensione 200–230 V AC trifase. Il componente è documentato su centri di lavoro, fresatrici e tornii CNC equipaggiati con azionamenti Mitsubishi degli anni ’80–’90. Gestisce il controllo V/f del motore asincrono trifase collegato, regolando frequenza e tensione di uscita per consentire la variazione continua della velocità. Alcune versioni della serie includono ingresso per resistenza di frenatura reostatica e morsettiera di controllo con ingressi analogici per riferimento esterno di velocità.
L’inverter di frequenza converte la tensione di rete in una tensione trifase a frequenza variabile, permettendo la regolazione continua della velocità del motore asincrono collegato (mandrino o asse di avanzamento). In assenza di questo componente il motore funzionerebbe solo alla velocità fissa di rete, rendendo impossibile qualsiasi controllo CNC della velocità: un guasto si manifesta immediatamente come arresto del mandrino, allarmi drive fault sul pannello operatore o mancato raggiungimento della velocità programmata, con interruzione immediata della produzione.
MITSUBISHI Electric è uno dei principali costruttori mondiali di automazione industriale e motion control; la divisione Factory Automation produce la famiglia di inverter FREQROL da oltre quattro decenni, con serie in continua evoluzione (FR-A, FR-E, FR-F, FR-D, FR-CS). La serie FREQROL-Z200 appartiene alla generazione degli anni ’80–’90 ed è legacy / fuori produzione: il supporto ufficiale è cessato e i ricambi sono disponibili esclusivamente come usato, surplus NOS o tramite riparazione specializzata.
Dati tecnici principali
| Tipo | Inverter / Variatore di frequenza AC PWM (Variable Frequency Drive) |

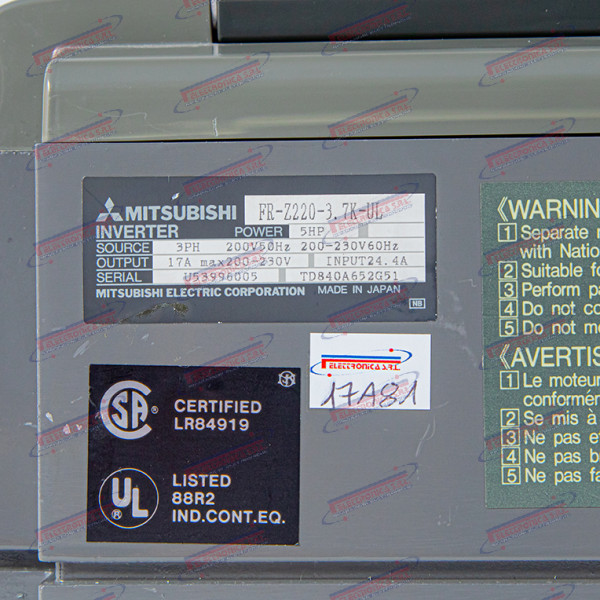

| Codice | FR-Z220-3.7K (FRZ22037K) |
| Marca | MITSUBISHI Electric – serie FREQROL-Z200 |
| Applicazione nota | Macchine utensili CNC (centri di lavoro, fresatrici, tornii) con azionamenti Mitsubishi degli anni ’80–’90 |
| Funzione | Regolazione velocità motore asincrono AC tramite variazione di frequenza e tensione (controllo V/f) |
| Potenza nominale | 3,7 kW |
| Tensione di ingresso | 3 fasi 200–230 V AC, 50/60 Hz |
| Tensione di uscita | 3 fasi 0–220 V AC variabile |
| Corrente di uscita nominale | ~17,5 A (tipico per 3,7 kW / classe 200 V) |
| Campo di frequenza uscita | 0,5–120 Hz (tipico serie Z200) |
| Riferimento velocità | Ingresso analogico ±10 V (tipico); ingressi digitali multistep |
| Interfacce | Morsettiera di potenza (R/S/T, U/V/W, P/B); morsettiera di controllo con I/O digitali e analogici |
| Peso | ~3–6 kg |
| Dimensioni | ~220–320 mm H × 130–190 mm W × 130–170 mm D |
| Stato produzione | Legacy / fuori produzione — solo usato/surplus/riparazione |
