Scheda CPU CNC – MITSUBISHI RF203

La RF203 è una scheda CPU per controllo numerico CNC (“CNC CPU Board”) prodotta da Mitsubishi Electric, componente della linea di controlli numerici MELDAS per centri di lavoro e macchine utensili a controllo numerico. La scheda gestisce l’elaborazione principale del programma pezzo, la gestione degli assi e la comunicazione con i moduli periferici del sistema CNC. Sono documentate varianti e revisioni hardware successive; la scheda si integra nel rack di controllo tramite bus dedicato interno.

La scheda CPU è il cuore computazionale del controllo numerico: interpreta il programma ISO/G-code, calcola in tempo reale le traiettorie degli assi e coordina tutti i sottosistemi del CNC (servoazionamenti, moduli I/O, interfaccia operatore). Un guasto alla CPU causa l’arresto immediato della macchina e l’impossibilità di eseguire qualsiasi lavorazione; la diagnosi è critica in quanto i fault si manifestano spesso come errori di sistema non immediatamente riconducibili alla scheda stessa.

Mitsubishi Electric è uno dei principali costruttori mondiali di controlli numerici CNC, con la linea MELDAS presente da oltre quarant’anni in officine meccaniche di tutto il mondo. I prodotti di questa generazione sono legacy / fuori produzione: il supporto ufficiale è terminato e il ricambio è disponibile esclusivamente tramite canali usato, surplus o riparazione specializzata.

Dati tecnici principali

Scheda CPU CNC – MITSUBISHI SE-CPU2

Il SE-CPU2 è una scheda CPU per controllo numerico CNC (“CNC CPU Board”) prodotta da Mitsubishi Electric, componente centrale dei sistemi di controllo numerico della serie MELDAS. La scheda integra il processore principale, la memoria di programma (Flash/EEPROM) e la memoria di lavoro (RAM), gestendo l’elaborazione del programma pezzo, l’interpolazione degli assi e la comunicazione con i moduli periferici tramite il bus proprietario del sistema. Disponibile nella variante denominata SE-CPU2, può presentare revisioni hardware differenti; è indispensabile verificare la compatibilità con la versione software del sistema CNC installato prima della sostituzione.

La scheda CPU è il cuore elaborativo del controllo numerico: esegue in tempo reale l’interpolazione degli assi, interpreta il programma ISO/G-code e coordina il funzionamento di tutti i moduli del sistema (assi, mandrino, I/O, comunicazioni seriali). Un guasto alla CPU comporta il blocco totale della macchina utensile: nessun movimento è possibile senza questo componente, rendendo la sua sostituzione o riparazione assolutamente prioritaria per il ripristino della produzione.

Mitsubishi Electric è uno dei principali costruttori mondiali di sistemi CNC e automazione industriale, con la linea MELDAS — oggi evoluta nelle serie MELDASMAGIC e M800/M80 — installata in migliaia di macchine utensili a livello globale. I prodotti della serie SE sono legacy / fuori produzione: disponibili esclusivamente come usato, surplus o tramite servizio di riparazione specializzato.

Dati tecnici principali

Encoder assoluto ottico – MITSUBISHI OSA104S2

Il OSA104S2 è un encoder assoluto ottico multigiro (“Optical Serial Absolute Encoder”) prodotto da Mitsubishi Electric, progettato per essere montato direttamente sull’albero dei servomotori AC serie HC e HA, compatibili con gli azionamenti servo MR-J2S e MR-J3. Il dispositivo trasmette la posizione angolare assoluta multiprogiro al CNC o all’azionamento tramite protocollo seriale proprietario Mitsubishi. Il suffisso S2 identifica la variante di connettore lato motore.

L’encoder assoluto è il trasduttore di posizione che consente all’azionamento servo di conoscere in ogni istante la posizione angolare esatta del motore, senza necessità di procedura di homing all’accensione. In caso di guasto, l’asse diventa incontrollabile: il CNC segnala allarme di posizione e blocca la macchina, rendendo impossibile qualsiasi lavorazione fino alla sostituzione del componente.

Mitsubishi Electric è uno dei principali costruttori mondiali di automazione industriale, con una gamma consolidata di sistemi servo (serie MR-J) e controlli CNC (serie MELDAS / M800). I prodotti della serie OSA104 sono stati ampiamente impiegati nei sistemi servo degli anni 1990–2010; alcune varianti sono legacy / fuori produzione e reperibili solo come usato, surplus o sostituto compatibile.

Dati tecnici principali

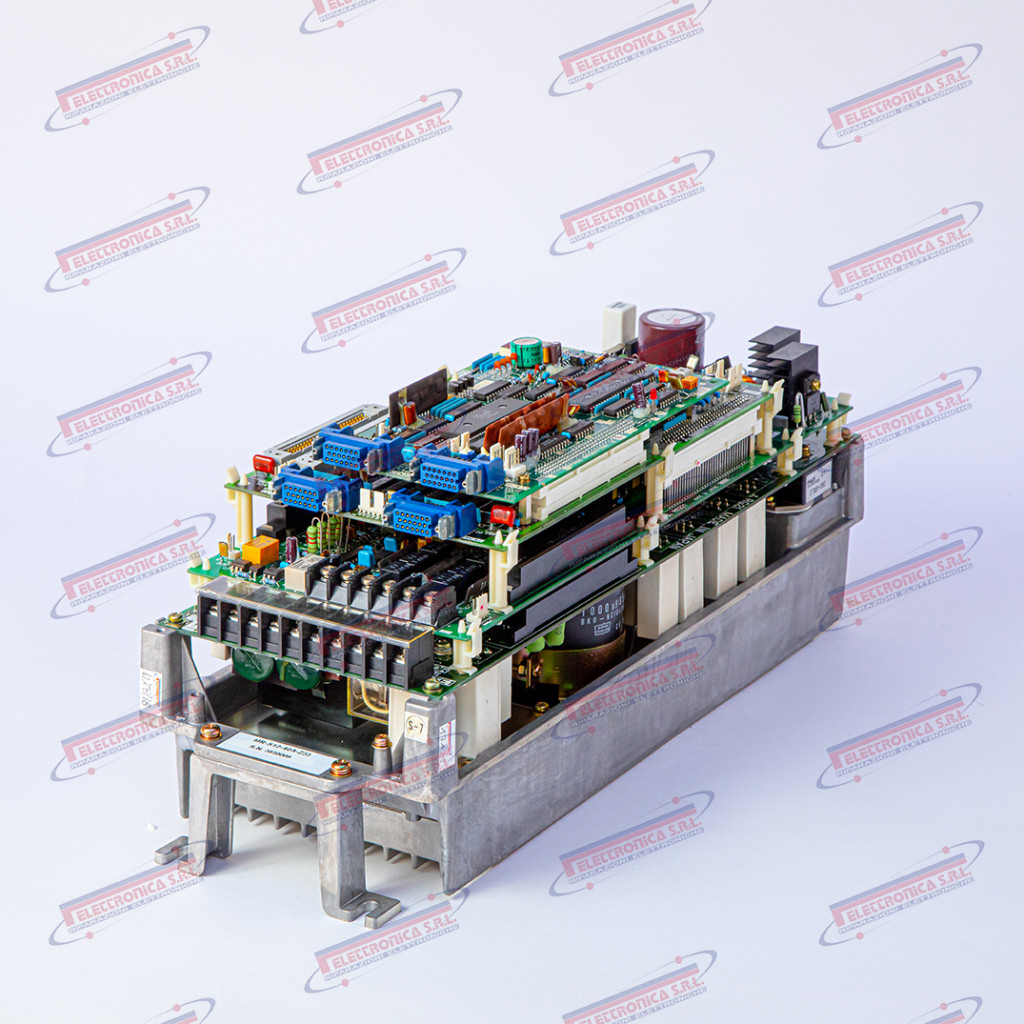

Azionamento Servo AC – MITSUBISHI MR-S11-200-E01

Il MR-S11-200-E01 è un azionamento servo AC (“AC Servo Amplifier”) della serie MELSERVO MR-S11 realizzato da Mitsubishi Electric, documentato in applicazioni con sistemi CNC MELDAS (Mitsubishi Electric CNC). Il suffisso 200 indica la classe di potenza nominale di 200 W, mentre E01 identifica la variante o revisione firmware / parametri motore. L’unità gestisce gli anelli di velocità e di posizione dell’asse, ricevendo riferimenti analogici o a treno di impulsi dal controllore CNC e pilotando i motori brushless della serie HC di Mitsubishi. Possibili varianti includono versioni con interfaccia encoder differente o profilo corrente alternativo.

L’azionamento servo è il componente che converte il riferimento di posizione e velocità emesso dal CNC in corrente trifase modulata per il motore: controlla in tempo reale velocità, accelerazione e coppia dell’asse di lavoro. In caso di guasto, l’asse controllato perde completamente il movimento preciso, rendendo impossibile qualsiasi lavorazione; il CNC segnala allarmi di posizione o di inseguimento (follow error) e blocca la macchina in stato di protezione.

Mitsubishi Electric è uno dei principali costruttori mondiali di automazione industriale, con la divisione Factory Automation (FA) specializzata in controllori CNC (serie MELDAS, M70, M80), servo drive (MELSERVO), inverter e PLC (MELSEC). I prodotti della serie MR-S11 sono legacy / fuori produzione, sostituiti dalle successive generazioni MR-J2S, MR-J3, MR-J4 e MR-J5: disponibili solo come usato, surplus o tramite riparazione specializzata.

Dati tecnici principali

Servo amplificatore asse CNC – MITSUBISHI MR-S12-80A-E01

Il MR-S12-80A-E01 è un servo amplificatore CA per assi CNC (“AC Servo Amplifier”) della serie MELSERVO MR-S, realizzato da Mitsubishi Electric. L’unità, con corrente nominale di uscita di 80 A, è progettata per il pilotaggio di servomotori AC negli assi di avanzamento di macchine utensili CNC equipaggiate con controllo MELDAS (serie M60/M64/M500 e derivati). Il suffisso E01 identifica la variante e revisione specifica del prodotto. La comunicazione con il controllo numerico avviene tramite bus seriale dedicato (SSCNET) o riferimento analogico ±10 V; il feedback di posizione è gestito tramite encoder incrementale o assoluto montato sul motore servo.

Il servo amplificatore è il componente che converte i comandi di posizione e velocità del CNC in corrente elettrica di potenza applicata agli avvolgimenti del motore servo: chiude contemporaneamente l’anello di corrente, di velocità e di posizione garantendo la tracciatura fedele del profilo di lavorazione. In caso di guasto l’asse controllato viene immobilizzato o perde la precisione di posizionamento, rendendo impossibile qualsiasi lavorazione; nei sistemi multi-asse, il guasto di un singolo azionamento blocca l’intera macchina.

Mitsubishi Electric è uno dei principali costruttori mondiali di sistemi di motion control e CNC, con la divisione MELSERVO attiva dagli anni ’80 nella produzione di servo amplificatori e motori AC per automazione industriale e macchine utensili. La serie MR-S è una famiglia legacy / fuori produzione, sostituita dalle generazioni MR-J2, MR-J3 e MR-J4: i ricambi sono disponibili esclusivamente come usato, NOS (new old stock) o tramite servizio di riparazione specializzato.

Dati tecnici principali

Azionamento Servo – MITSUBISHI MR-S12-40A

Il MR-S12-40A è un azionamento servo analogico (“Servo Amplifier” / “Servo Drive”) della serie MELSERVO MR-S prodotto da Mitsubishi Electric. Appartiene alla generazione analogica degli azionamenti Mitsubishi ed è progettato per il controllo in anello chiuso di motori brushless AC in applicazioni CNC (centri di lavoro, torni, fresatrici). Accetta un riferimento di velocità analogico, gestisce gli anelli di corrente e velocità e restituisce segnali di stato al controllo. La sigla identifica una corrente nominale di uscita di 40 A, adatta a motori servo di media potenza tipicamente abbinati agli assi lineari principali. Si tratta di un componente legacy, predecessore diretto delle serie MR-J, MR-J2S e MR-J4.

L’azionamento servo è il cuore elettronico della catena di controllo assi: riceve il riferimento di posizione o velocità dal CNC, chiude l’anello di retroazione sull’encoder del motore e genera la corrente necessaria per mantenere il posizionamento preciso durante le lavorazioni. Un guasto all’azionamento blocca completamente l’asse corrispondente, rendendo la macchina inutilizzabile; un funzionamento degradato provoca errori di posizione, vibrazioni e scarti dimensionali sul pezzo lavorato.

Mitsubishi Electric è uno dei principali costruttori mondiali di automazione industriale e motion control, con la linea MELSERVO presente nel mercato CNC dal 1981. La serie MR-S rappresenta la generazione analogica degli azionamenti Mitsubishi, ora interamente sostituita dalle piattaforme digitali MR-J4 e MR-J5. Tutti i prodotti della famiglia MR-S12 sono legacy / fuori produzione: reperibili esclusivamente come usato, NOS (New Old Stock) o tramite servizio di riparazione specializzato.

Dati tecnici principali

Servo Drive AC 1 kW – MITSUBISHI MR-J2-100CT

L’MR-J2-100CT è un servo amplificatore AC (“AC Servo Amplifier”) della serie MELSERVO-J2 prodotto da Mitsubishi Electric, con potenza nominale di 1 kW. Appartiene alla seconda generazione della famiglia MELSERVO ed è progettato per il controllo vettoriale in coppia, velocità e posizione di servomotori AC brushless Mitsubishi delle serie HC-SF / HC-KF. Il suffisso CT identifica una variante specifica all’interno della gamma MR-J2. L’azionamento è documentato come componente di centri di lavoro, torni CNC, rettificatrici e impianti di automazione industriale equipaggiati con controllo numerico Mitsubishi MELDAS.

Il servo drive è il cuore dell’asse controllato: riceve il riferimento di posizione o velocità dal CNC, legge la retroazione encoder dal motore e genera la corrente necessaria per seguire il profilo di moto con la massima precisione. In caso di guasto, l’asse perde completamente il movimento: la macchina si ferma in allarme e non è in grado di riprendere la lavorazione fino alla sostituzione o riparazione del drive.

Mitsubishi Electric è uno dei principali costruttori mondiali di sistemi CNC, servo drive e inverter industriali, con oltre un secolo di storia nell’elettronica di potenza e nell’automazione. La serie MELSERVO-J2 è stata introdotta alla fine degli anni ’90 e ha equipaggiato milioni di macchine in tutto il mondo prima di essere sostituita dalle generazioni J3, J4 e J5. I prodotti MR-J2 sono legacy / fuori produzione: disponibili esclusivamente come usato, surplus NOS o tramite riparazione specializzata.

Dati tecnici principali

Servo Drive Monoasse – MITSUBISHI MDS-C1-V1-35

Il MDS-C1-V1-35 è un amplificatore servo AC monoasse (“Single-Axis AC Servo Amplifier”) della serie MDS-C1 realizzato da Mitsubishi Electric, documentato come componente dei sistemi CNC MELDAS M60, M64 e M700 per macchine utensili a controllo numerico. Riceve il bus in tensione continua dall’unità di alimentazione MDS-C1-CV e pilota il motore servo tramite modulazione PWM, comunicando con il controllore CNC attraverso il bus seriale ottico SSCNET II. È compatibile con i servomotori delle serie HF e HC di Mitsubishi Electric. Il suffisso “-35” indica la corrente di picco nominale di 35 A; la sigla V1 identifica il modulo monoasse, in contrapposizione alla variante bi-asse V2.

L’amplificatore servo è il modulo di potenza che converte i comandi di posizione e velocità generati dal CNC in corrente di fase per il motore: chiude l’anello di corrente e, in cascata, quelli di velocità e posizione, garantendo la precisione di interpolazione degli assi durante la lavorazione. In caso di guasto l’asse controllato perde completamente il movimento servo, con conseguente blocco immediato della macchina; nei casi più critici una risposta di corrente anomala può provocare movimenti incontrollati e danni meccanici gravi.

Mitsubishi Electric è uno dei principali costruttori mondiali di sistemi CNC e azionamenti per macchine utensili, con oltre quarant’anni di esperienza nel motion control industriale. La serie MDS-C1 è stata sostituita dalle famiglie MDS-D e MDS-E/EX; tutti i prodotti della famiglia C1 sono pertanto legacy / fuori produzione e disponibili esclusivamente come usato, surplus o tramite riparazione specializzata.

Dati tecnici principali

Azionamento mandrino AC digitale – MITSUBISHI MDS-C1-SPH-300

Il MDS-C1-SPH-300 è un azionamento digitale AC per mandrino (“Digital AC Spindle Drive”) realizzato da Mitsubishi Electric, appartenente alla serie MDS-C1. La sigla SPH identifica la variante ad alta prestazione (“Spindle High-performance”) degli azionamenti mandrino della serie; il suffisso 300 indica una potenza nominale di circa 30 kW. Il componente è documentato su centri di lavoro e torni CNC equipaggiati con controllo Mitsubishi CNC serie M64, M65 e M700 (MELDASMAGIC). L’unità gestisce il motore mandrino in modo digitale tramite controllo vettoriale, interfacciandosi con il CNC attraverso il bus seriale proprietario SSCNET (Servo System Controller NETwork). Può operare in configurazione a bus DC condiviso con unità servomotore MDS-C1-V e unità di alimentazione/rigenerativa MDS-C1-CV.

L’azionamento mandrino riceve i comandi di velocità e coppia dal CNC tramite il bus SSCNET e regola con precisione il motore AC del mandrino attraverso algoritmi di controllo vettoriale in anello chiuso. Senza questa unità il mandrino non può essere azionato né controllato in velocità: qualsiasi guasto provoca l’arresto immediato delle operazioni di lavorazione e genera allarmi di sistema che bloccano l’intera installazione CNC.

Mitsubishi Electric è una divisione del gruppo Mitsubishi, tra i maggiori produttori mondiali di automazione industriale, azionamenti e sistemi CNC. La serie MDS-C1 è una linea di azionamenti digitali AC introdotta negli anni ’90, oggi legacy / fuori produzione, sostituita dalle serie MDS-C2, MDS-D e MDS-EJ2: disponibile esclusivamente come usato, surplus o tramite riparazione specializzata.

Dati tecnici principali

Azionamento Mandrino – MITSUBISHI MDS-C1-SPH-185

L’MDS-C1-SPH-185 è un azionamento mandrino AC (“Spindle Drive Amplifier”) della serie MDS-C1 prodotto da Mitsubishi Electric, progettato per il controllo vettoriale ad alta prestazione di motori mandrino AC su macchine utensili CNC. La denominazione identifica: MDS (Mitsubishi Drive System), C1 (seconda generazione della famiglia MDS-C), SP (Spindle – mandrino), H (variante ad alta corrente/potenza) e 185 (potenza nominale ~18,5 kW). Il componente è documentato su sistemi CNC Mitsubishi serie M64, M65, M66, C6, E60 ed E68, installato su centri di lavoro verticali e orizzontali, torni CNC e fresatrici di vari costruttori OEM che adottano il controllo Mitsubishi. Riceve i riferimenti di velocità, coppia e posizione dal CNC tramite bus seriale SSCNET (fibra ottica o connettore seriale dedicato) e pilota il motore mandrino attraverso uno stadio di potenza IGBT integrato.

L’azionamento mandrino MDS-C1-SPH-185 è il regolatore elettronico che governa velocità, coppia e posizione angolare del motore mandrino in modalità vettoriale: interpreta i comandi del CNC e mantiene la rotazione stabile e precisa durante le operazioni di taglio, anche al variare del carico. In caso di guasto il mandrino diventa incontrollabile e la macchina si blocca in allarme; funzioni critiche come la filettatura rigida (rigid tapping), l’orientamento mandrino (spindle orientation), il posizionamento sull’asse C e il cambio utensile automatico risultano impossibili, causando il fermo totale della produzione.

Mitsubishi Electric è uno dei principali costruttori mondiali di sistemi CNC, servoazionamenti e motori per macchine utensili, parte del gruppo Mitsubishi con sede a Tokyo, Giappone. La serie MDS-C1 è legacy / fuori produzione: introdotta negli anni ’90 e sostituita dalle generazioni successive MDS-D, MDS-D2 ed MDS-EX, rimane tuttavia ampiamente diffusa su macchine installate tra la fine degli anni ’90 e i primi anni 2000, per le quali è reperibile solo come pezzo usato, surplus NOS o tramite riparazione specializzata.

Dati tecnici principali

Unità Convertitore Rigenerativo – MITSUBISHI MDS-C1-CV-300

Il MDS-C1-CV-300 è un’unità convertitore rigenerativo (“Regenerative Converter Unit”) prodotta da Mitsubishi Electric, appartenente alla serie di azionamenti MDS-C1. Converte la tensione trifase di rete in tensione di bus DC regolata, alimentando i moduli amplificatori servo e mandrino collegati sullo stesso bus. Il suffisso CV-300 indica la classe di potenza dell’unità (circa 30 kW). È documentata come componente di centri di lavoro, torni e macchine CNC pluriasse equipaggiati con controllo Mitsubishi MELDAS M64 / M640. Il codice principale di magazzino è MDSC1CV300.

L’unità convertitrice CV è il nucleo di alimentazione dell’intero sistema di azionamento MDS-C1: fornisce la tensione di bus DC a tutti i moduli servo e mandrino collegati e gestisce il recupero dell’energia rigenerativa durante le fasi di decelerazione dei motori, reimmettendola nel bus anziché dissipandola come calore. In caso di guasto di questo modulo, l’intera catena degli azionamenti risulta inoperativa, bloccando simultaneamente tutti gli assi e il mandrino della macchina.

Mitsubishi Electric è uno dei principali costruttori mondiali di sistemi CNC, servomotori, inverter e automazione industriale, con oltre un secolo di storia nel settore elettrotecnico. La serie MDS-C1 è una linea legacy / fuori produzione, oggi sostituita dalle serie più recenti MDS-D, MDS-E e MDS-EJ: la disponibilità è limitata al mercato dell’usato, del surplus e della riparazione specializzata.

Dati tecnici principali

Unità alimentatore convertitore DC bus – MITSUBISHI MDS-C1-CV-110

Il MDS-C1-CV-110 è un convertitore / unità di alimentazione DC bus (“Converter Unit”) della serie MDS-C1 di Mitsubishi Electric, progettato per i sistemi di azionamento servo e mandrino CNC. L’unità converte la tensione alternata trifase di rete in tensione continua di bus (DC bus) che alimenta in parallelo i moduli servo e mandrino collegati (serie MDS-C1-SP e MDS-C1-V). La sigla CV identifica il modulo convertitore all’interno dell’architettura modulare MDS-C1; il suffisso 110 indica la taglia di potenza nominale. Documentata su macchine CNC equipaggiate con controllo Mitsubishi M64, M70 e serie M700; comune su centri di lavoro e torni CNC di marchi OEM quali Mazak, Mori Seiki e altri. Include morsettiere di connessione al bus DC, connettori di alimentazione AC trifase e segnali di stato/allarme verso il CNC.

Il convertitore DC bus è il cuore dell’alimentazione di potenza dell’intero sistema di azionamento: senza di esso tutti i servo drive e il drive mandrino collegati restano privi di tensione di bus e la macchina si ferma completamente. Un guasto al modulo CV si manifesta con allarmi di bus mancante, impossibilità di abilitare gli assi e arresto di emergenza automatico; la macchina non può né eseguire movimenti né avviare il mandrino fino alla sostituzione o riparazione dell’unità.

Mitsubishi Electric è uno dei principali costruttori mondiali di sistemi CNC e azionamenti per macchine utensili, attivo nel settore da oltre 50 anni con le linee MELDAS e MELSERVO. La serie MDS-C1 è una generazione precedente rispetto agli attuali MDS-D2 / MDS-E2, pertanto questi prodotti sono da considerarsi legacy / fuori produzione: non più disponibili come nuovi da catalogo ufficiale, reperibili solo come usato, surplus o tramite riparazione specializzata.

Dati tecnici principali

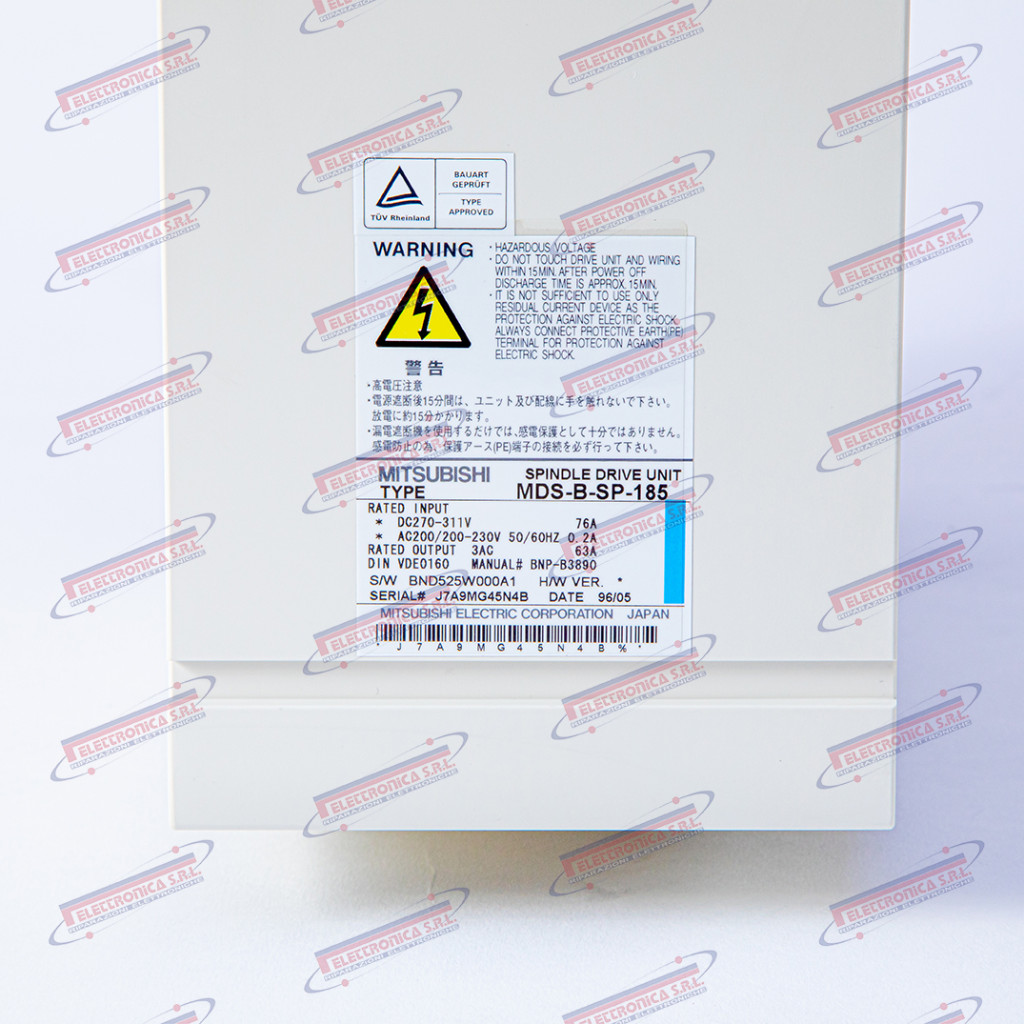

Azionamento mandrino – MITSUBISHI MDS-B-SP-185

Il MDS-B-SP-185 è un azionamento mandrino AC (“Spindle Amplifier”) della serie MDS-B prodotta da Mitsubishi Electric, progettato per il controllo vettoriale di motori mandrino in corrente alternata nelle macchine utensili CNC. È documentato come componente dei sistemi CNC MELDAS 600, MELDAS 640 e M64 di Mitsubishi, dove svolge la funzione di regolazione di velocità e coppia del motore mandrino principale. La sigla “SP” identifica la variante spindle (mandrino) della famiglia MDS-B, mentre “185” indica la corrente nominale di uscita di 185 A. Non è intercambiabile con le varianti servo-asse MDS-B-V1 e MDS-B-V2. Disponibile in diverse varianti di tensione di ingresso (classe 200 V e classe 400 V).

L’azionamento MDS-B-SP-185 è il cuore del sistema di regolazione del mandrino: riceve il riferimento di velocità e coppia dal controllo CNC tramite bus seriale ad alta velocità proprietario Mitsubishi e chiude gli anelli di corrente e velocità sul motore AC del mandrino, garantendo rotazione stabile e potenza di taglio costante durante la lavorazione. Un guasto all’azionamento provoca il blocco immediato del mandrino e l’arresto della macchina: senza questo modulo non è possibile avviare alcun ciclo di lavorazione, con conseguente fermo produzione completo e necessità di intervento di manutenzione straordinaria.

Mitsubishi Electric è una delle principali multinazionali giapponesi dell’elettronica industriale, con la divisione FA (Factory Automation) specializzata in sistemi CNC, servo drive, inverter e robot industriali da oltre cinquant’anni. La serie MDS-B è stata prodotta dagli anni ’90 fino ai primi anni 2000 ed è oggi legacy / fuori produzione: i modelli di sostituzione appartengono alle famiglie MDS-C1 e MDS-D, non sempre compatibili plug-in con i cablaggi esistenti.

Dati tecnici principali

Servomotore AC brushless asse CNC – MITSUBISHI HC-MF 13-UE

Il HC-MF 13-UE è un servomotore AC brushless (“AC Servo Motor”) appartenente alla serie HC-MF prodotta da MITSUBISHI Electric, all’interno della famiglia MELSERVO. È documentato come motore di azionamento asse per macchine utensili CNC equipaggiate con servo amplificatori Mitsubishi delle serie MR-SA, MR-J o compatibili. Il suffisso UE identifica una variante specifica in termini di configurazione encoder o albero di uscita. La serie HC-MF è caratterizzata da bassa inerzia e alta risposta dinamica, concepita per applicazioni di posizionamento rapido e preciso su centri di lavoro, fresatrici e torni CNC di piccolo e medio formato.

Il servomotore è l’attuatore elettromeccanico che converte il riferimento di coppia e velocità generato dal servo amplificatore in movimento meccanico preciso dell’asse lineare o rotante. In una macchina utensile CNC la sua avaria comporta l’arresto completo dell’asse interessato: qualsiasi lavorazione che coinvolga quell’asse diventa impossibile, con fermo macchina immediato e perdita di produzione. La perdita del segnale encoder integrato può inoltre provocare allarmi gravi sul CNC e danni alle guide se non gestita correttamente.

MITSUBISHI Electric è una multinazionale giapponese leader a livello mondiale nell’automazione industriale, nel motion control e nell’elettronica di potenza. La famiglia MELSERVO (serie HC-MF, HC-SF, HC-RF e derivati) è un riferimento consolidato nel settore CNC dagli anni ’80. I prodotti della serie HC-MF sono legacy / fuori produzione: disponibili esclusivamente come usato, surplus NOS o tramite riparazione specializzata.

Dati tecnici principali

Inverter di Frequenza 7,5 kW – MITSUBISHI FR-SE-2-7.5K

Il FR-SE-2-7.5K è un inverter di frequenza AC da 7,5 kW (“AC Frequency Inverter”) realizzato da Mitsubishi Electric, appartenente alla serie FR-SE (Freqrol), progettata per il controllo di velocità di motori asincroni trifase in applicazioni industriali e su macchine utensili CNC. Il componente varia dinamicamente frequenza e tensione di uscita tramite modulazione PWM (Pulse Width Modulation) per adeguare la velocità del motore al ciclo di lavorazione impostato dal controllo numerico. Il modello da 7,5 kW è adatto al controllo di mandrini di media potenza, pompe idrauliche e assi ausiliari. Il prodotto può essere presente in diverse revisioni hardware; alcune versioni includono pannellino operatore integrato e ingressi/uscite digitali e analogici dedicati.

L’inverter di frequenza regola la velocità del motore AC variando dinamicamente la frequenza e la tensione di alimentazione: questa funzione è critica nelle macchine utensili CNC dove la velocità del mandrino o degli assi ausiliari deve seguire con precisione i parametri impostati dal controllo numerico. In caso di guasto, il motore controllato perde completamente la regolazione di velocità e non può più seguire il riferimento del CNC, rendendo impossibile qualsiasi lavorazione di precisione e rischiando danni all’utensile, al pezzo o alla macchina stessa.

Mitsubishi Electric è una delle principali multinazionali giapponesi nell’automazione industriale, presente nel mercato degli inverter di frequenza con la linea Freqrol (FR) sin dagli anni ’80. La serie FR-SE era una famiglia compatta destinata ad applicazioni industriali robuste e semplici; i modelli di questa serie sono legacy / fuori produzione e sono stati sostituiti dalle più recenti serie FR-E800 e FR-D800.

Dati tecnici principali

Alimentatore per CNC – MITSUBISHI ETU-3MK0IZ

Il ETU-3MK0IZ è un alimentatore per controllo numerico (“CNC Power Supply Unit”) prodotto da Mitsubishi Electric, progettato per fornire le tensioni di alimentazione regolate ai moduli del sistema CNC (scheda CPU, schede I/O, servo drive e unità assi). Il codice identifica un’unità della famiglia di alimentatori per sistemi MELDAS o sistemi CNC equivalenti della serie Mitsubishi Electric. Il componente è un’unità switching dedicata, con connettori specifici per il bus interno del rack CNC. Eventuali varianti di revisione possono differire per tensioni di uscita o connettoristica.

L’alimentatore è il cuore dell’elettronica di controllo: genera e stabilizza le tensioni continue necessarie a tutti i moduli del sistema CNC. Senza di esso l’intero sistema rimane inattivo; un guasto anche parziale — come un’uscita fuori tolleranza — può provocare anomalie impreviste nei cicli di lavoro, perdita di parametri o danni ai moduli a valle.

Mitsubishi Electric è uno dei principali produttori mondiali di automazione industriale, con una divisione CNC che opera sotto il marchio MELDAS (poi MELDASMAGIC e serie M70/M700/M800). Il supporto ai prodotti legacy è limitato; i componenti delle serie più datate sono legacy / fuori produzione e reperibili solo come usato o tramite riparazione specializzata.

Dati tecnici principali

Modulo convertitore analogico-digitale – MITSUBISHI ADC-04D

Il ADC-04D è un modulo convertitore analogico-digitale (“Analog-to-Digital Converter Module”) prodotto da Mitsubishi Electric, destinato ai sistemi di controllo numerico e automazione industriale della serie MELDAS e architetture compatibili. Il componente acquisisce segnali analogici di tensione o corrente provenienti da sensori, trasduttori o potenziometri e li converte in valori digitali elaborabili dall’unità CNC. La designazione ADC-04D identifica un convertitore a 4 canali di ingresso analogico indipendenti; la lettera finale “D” denota la variante o revisione hardware. A seconda dell’architettura del sistema ospite, può essere installato come scheda plug-in su backplane o come modulo standalone.

Il modulo convertitore A/D svolge una funzione essenziale nell’interfacciamento tra il mondo fisico dei segnali analogici e la logica digitale del controllo numerico: senza di esso il CNC non è in grado di leggere grandezze continue quali posizioni, temperature, pressioni o velocità. Un guasto al convertitore si manifesta con letture errate o assenti sui canali di retroazione, allarmi di feedback e arresti immediati della macchina, rendendo impossibile qualsiasi ciclo di lavorazione.

Mitsubishi Electric è una delle più grandi multinazionali giapponesi dell’elettronica e dell’automazione industriale, con oltre un secolo di storia. La divisione FA (Factory Automation) produce i controller CNC delle serie MELDAS / M700 / M800, i servo drive MELSERVO e i PLC MELSEC, tutti di riferimento mondiale. I prodotti della famiglia ADC-04D appartengono a generazioni di controllo più datate e sono da considerarsi legacy / fuori produzione: la disponibilità è limitata al mercato dell’usato e alla riparazione specializzata.

Dati tecnici principali
