Azionamento MITSUBISHI

---

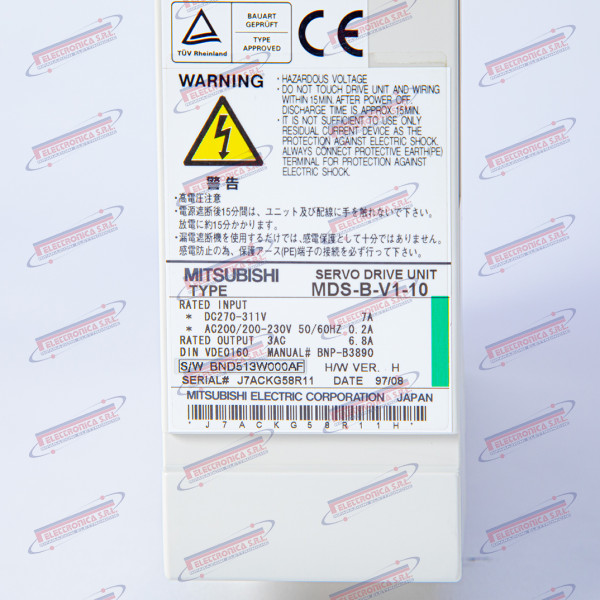

Servo amplificatore asse singolo – MITSUBISHI MDS-B-V1-10

Il MDS-B-V1-10 è un servo amplificatore monoasse (“Single-Axis Servo Amplifier”) della serie MDS-B realizzato da Mitsubishi Electric, progettato per l’azionamento di motori servoassistiti AC nei sistemi CNC Meldas (serie M64, M65, M66, M600 e compatibili). Il codice MDS-B-V1-10 identifica la variante monoasse (V1) con corrente nominale di 10 A, alimentazione trifase 200–230 V AC e comunicazione seriale in fibra ottica con l’unità CNC. L’azionamento gestisce gli anelli di corrente, velocità e posizione di un singolo asse (tipicamente X, Y o Z) ed è interamente digitale: i parametri di regolazione sono configurati via CNC senza potenziometri analogici.

Il servo amplificatore è il cuore del controllo di movimento di ciascun asse lineare o rotante della macchina utensile: riceve il riferimento di posizione e velocità dal CNC tramite bus seriale in fibra ottica e chiude l’anello di regolazione sul motore, garantendo precisione di posizionamento, ripetibilità e risposta dinamica. Un guasto al MDS-B-V1-10 causa la perdita totale di controllo dell’asse corrispondente, interrompendo qualsiasi ciclo di lavorazione e generando un allarme CNC di tipo “servo alarm” che blocca la macchina.

Mitsubishi Electric è uno dei principali costruttori mondiali di sistemi di automazione industriale, controlli numerici e azionamenti servoassistiti. La serie MDS-B è stata prodotta a partire dagli anni ’90 per i sistemi Meldas ed è oggi legacy / fuori produzione: è stata sostituita dalle serie MDS-C1, MDS-D e MDS-R. La disponibilità è limitata al mercato dell’usato e surplus e alla riparazione specializzata.

Dati tecnici principali
