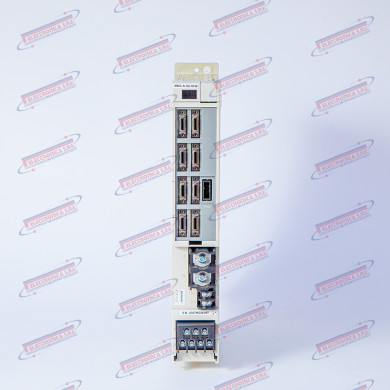

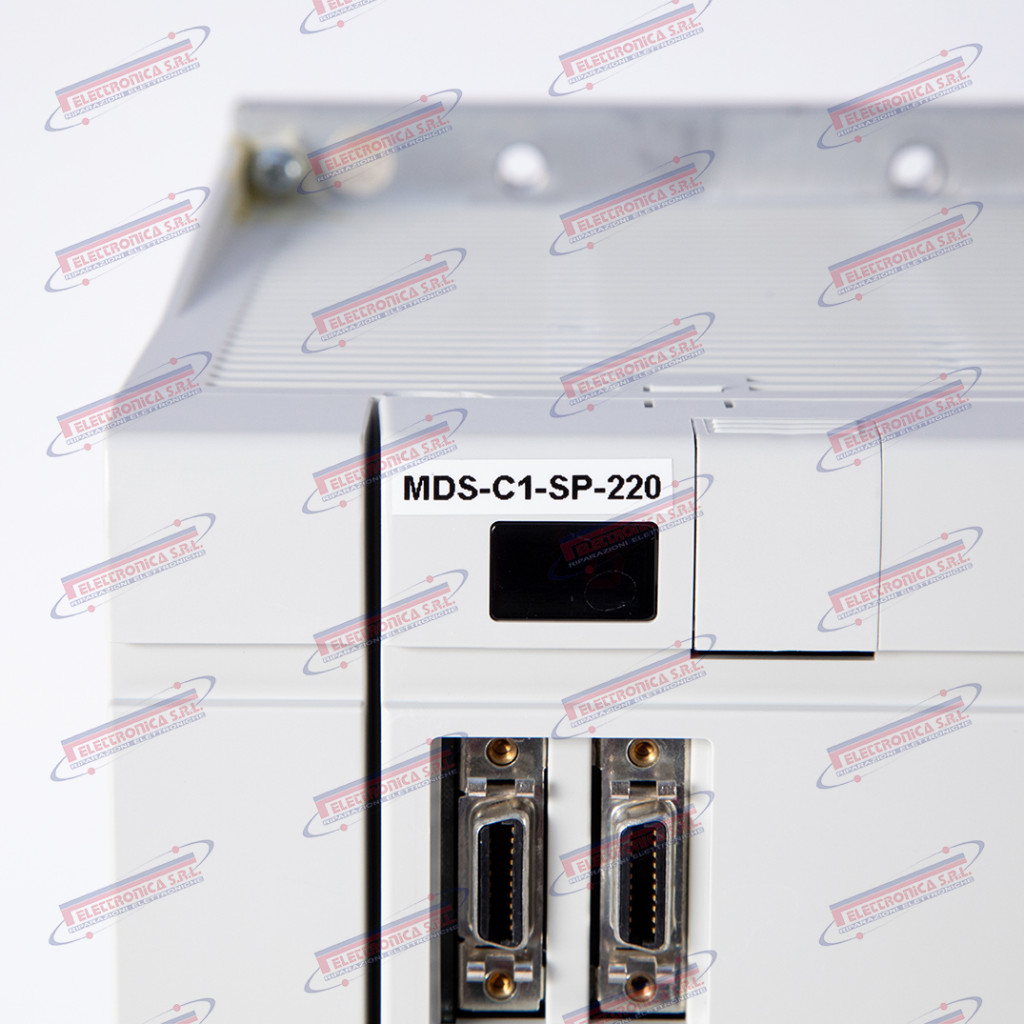

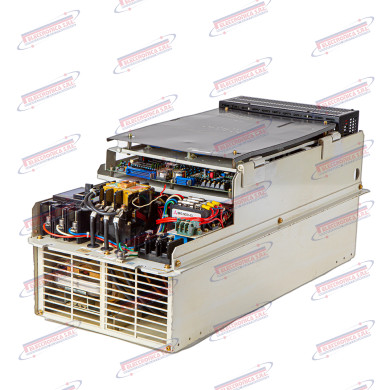

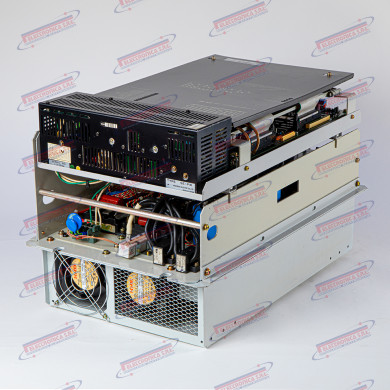

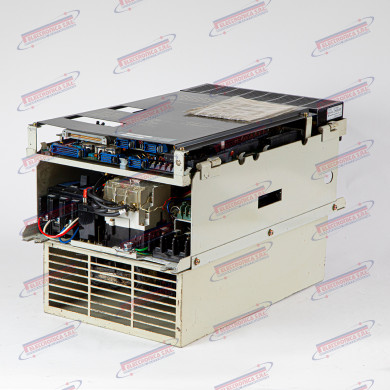

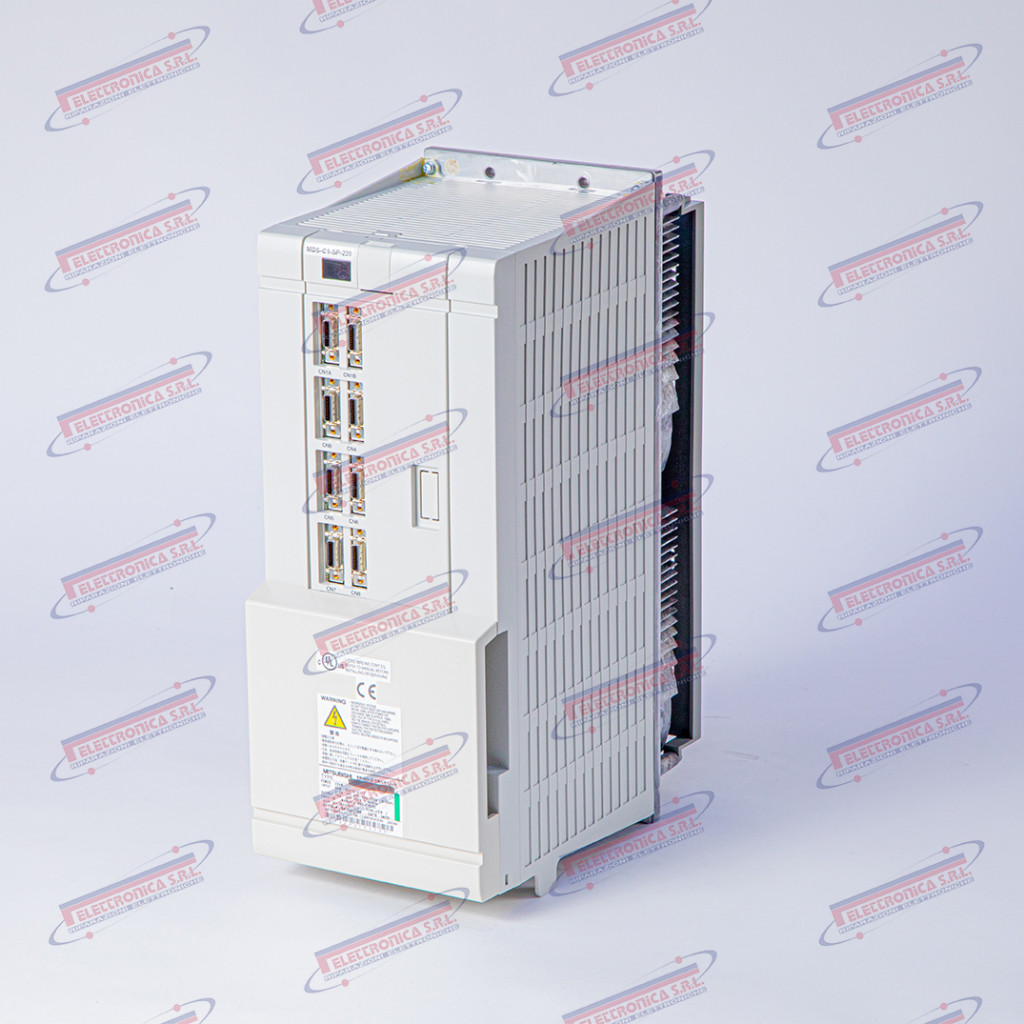

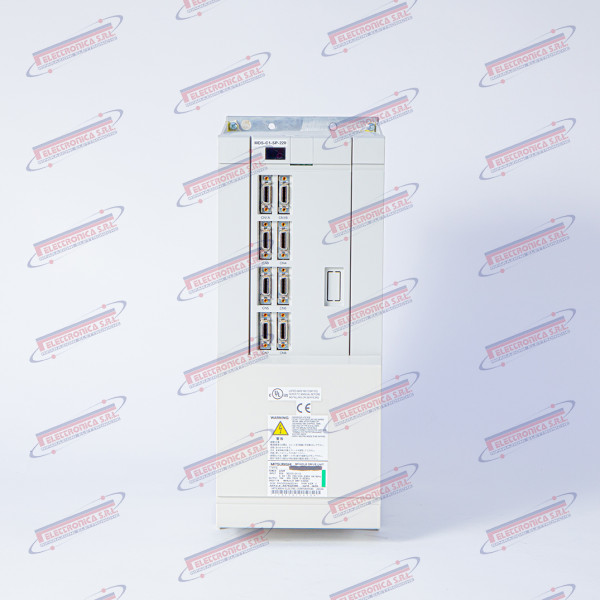

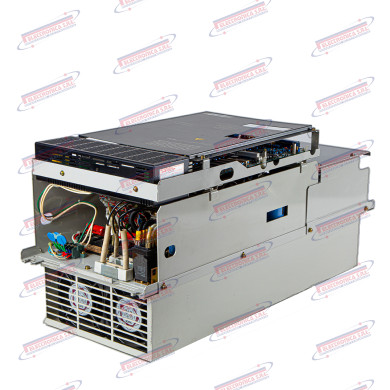

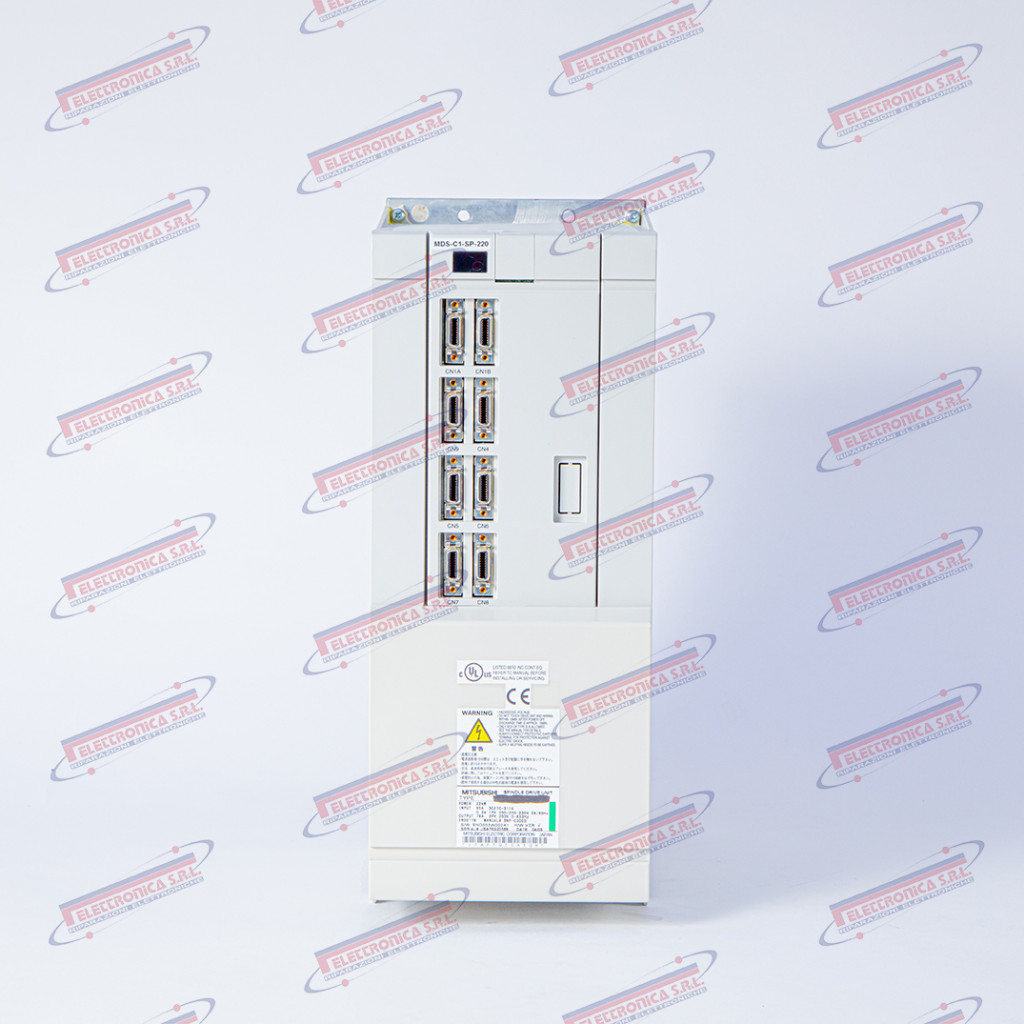

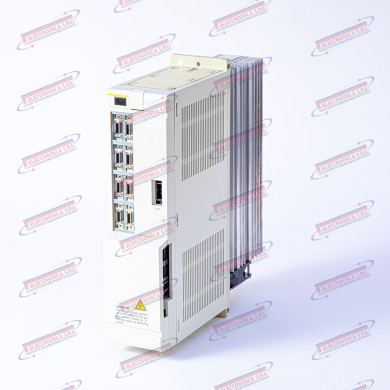

Azionamento mandrino AC digitale – MITSUBISHI MDS-C1-SP-220

Il MDS-C1-SP-220 è un azionamento mandrino AC digitale (“AC Digital Spindle Drive Amplifier”) prodotto da Mitsubishi Electric, appartenente alla serie MDS-C1-SP. È documentato come componente degli impianti CNC con controllo MELDAS (serie M64, M700, M720 e affini) su centri di lavoro, torni CNC e centri di fresatura. Il modulo gestisce il controllo vettoriale della velocità e della coppia del motore mandrino AC, ricevendo i comandi dall’unità CNC tramite collegamento seriale in fibra ottica. Il suffisso SP identifica la famiglia mandrino (“Spindle”), mentre il numero 220 indica la taglia di corrente nominale; le varianti della serie includono modelli SP-80, SP-150, SP-220 e SP-300.

L’azionamento mandrino converte il riferimento di velocità inviato dall’unità CNC in potenza AC a frequenza variabile erogata al motore mandrino, mantenendo velocità e coppia stabili e precise durante la lavorazione. È il componente critico nell’anello di controllo del mandrino: un suo guasto comporta l’arresto immediato del mandrino e il fermo macchina totale, rendendo impossibile qualsiasi lavorazione fino alla sua sostituzione o riparazione specializzata.

Mitsubishi Electric è uno dei principali costruttori mondiali di sistemi di automazione industriale, controlli CNC (linea MELDAS / MELDASMAGIC) e azionamenti della serie MDS. La serie MDS-C1 è stata progressivamente sostituita dalle serie MDS-C2, MDS-D e MDS-E; i prodotti della famiglia C1 sono pertanto legacy / fuori produzione e reperibili esclusivamente come usato, NOS/surplus o tramite riparazione specializzata.

Dati tecnici principali
