Azionamento Mandrino MITSUBISHI

---

Azionamento Mandrino AC – MITSUBISHI MDS-C1-SPH-150

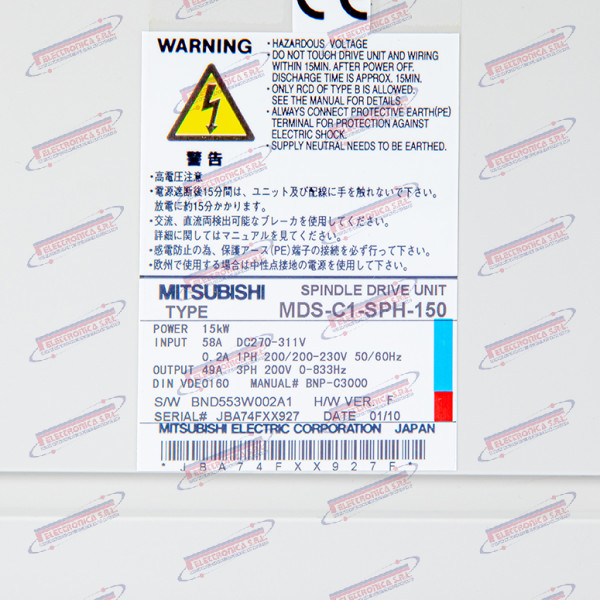

Il MDS-C1-SPH-150 è un azionamento mandrino in corrente alternata (“AC Spindle Drive Amplifier”) della serie MDS-C1 di Mitsubishi Electric, progettato per i sistemi CNC MELDAS (serie M60, M64, M65, M70, C64). La sigla SPH identifica la variante ad alta potenza dell’azionamento mandrino, mentre il suffisso 150 indica una potenza nominale di circa 15 kW. Il modulo appartiene a una famiglia di drive a comunicazione seriale in fibra ottica che consente un’integrazione diretta con l’unità CNC senza cablaggi di retroazione analogici separati.

L’azionamento MDS-C1-SPH-150 converte la tensione alternata di rete in tensione trifase a frequenza variabile per pilotare il motore mandrino secondo il riferimento di velocità impartito dal CNC. Gestisce sia l’anello di velocità sia quello di corrente, garantendo coppia e rotazione stabili durante le lavorazioni. Un guasto a questo modulo causa la perdita totale del controllo del mandrino, con conseguente impossibilità di avviare il ciclo di lavoro e arresto immediato della macchina.

Mitsubishi Electric è uno dei principali produttori mondiali di automazione industriale e sistemi CNC, con oltre un secolo di esperienza nel settore elettrico e dell’automazione. La serie MDS-C1 è stata ampiamente impiegata su centri di lavoro e torni CNC dalla fine degli anni ’90 fino agli anni 2000, ed è oggi legacy / fuori produzione: il supporto ufficiale è limitato e i componenti sono reperibili esclusivamente come usato, surplus o tramite riparazione specializzata.

Dati tecnici principali
