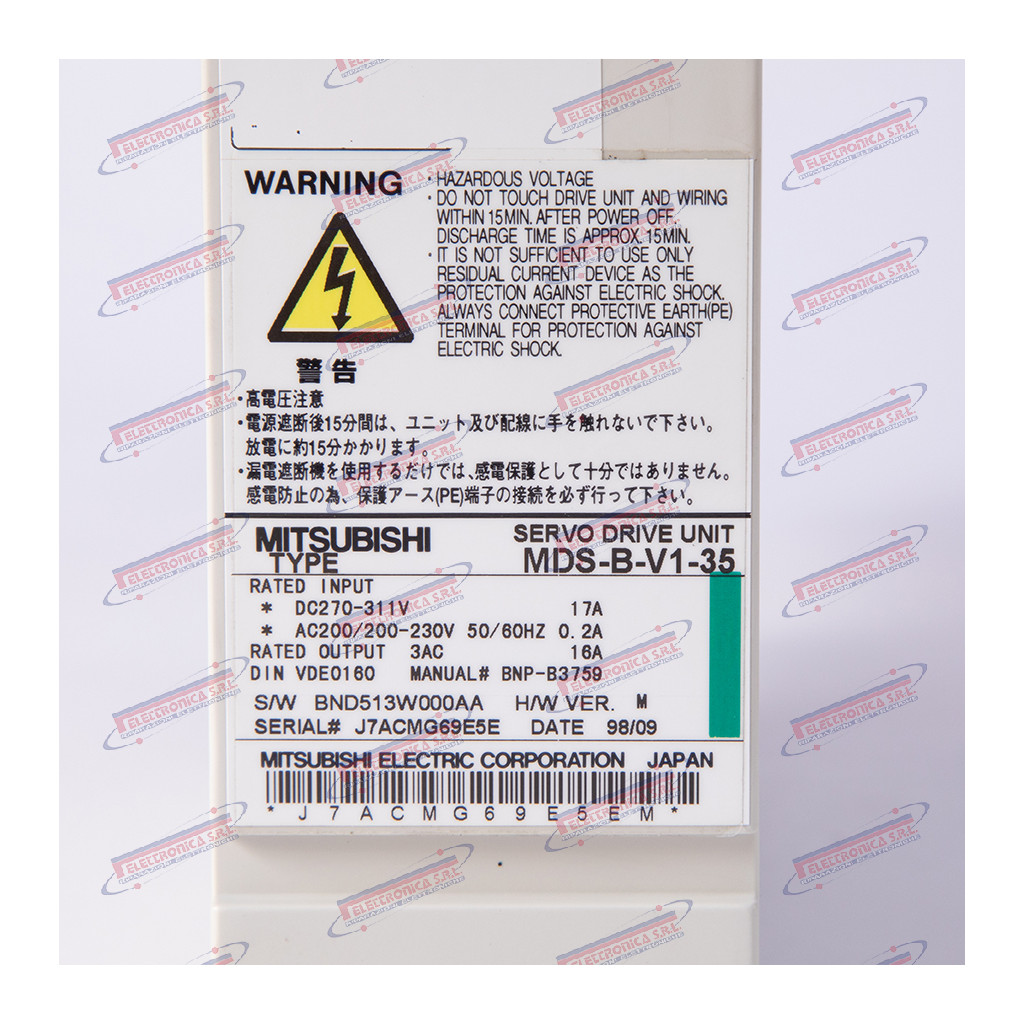

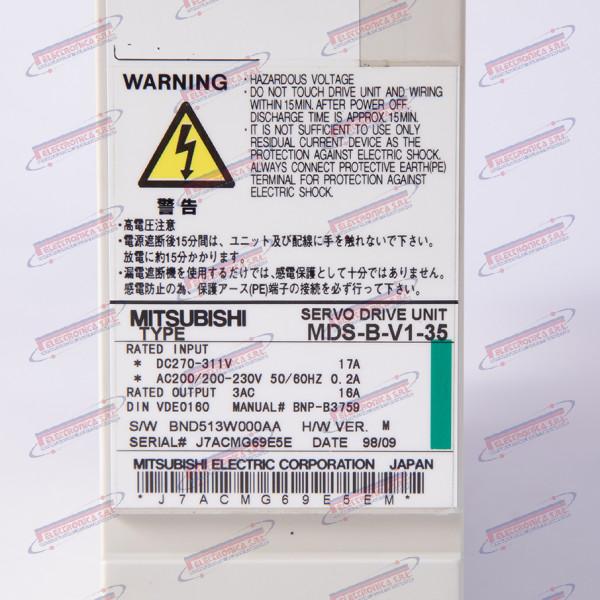

Azionamento MITSUBISHI
Marca: MITSUBISHI -
Tipologia: Azionamento
Codice: MDS-B-V1-35
| Servizio | Disponibilità | Prezzo |
|---|---|---|
Azionamento servo digitale AC monoasse – MITSUBISHI MDS-B-V1-35
Il MDS-B-V1-35 è un azionamento servo digitale AC monoasse (“Single Axis AC Servo Amplifier”) prodotto da Mitsubishi Electric, appartenente alla serie MDS-B. È documentato come componente degli impianti CNC Mitsubishi con controllo MELDAS 500/600 su centri di lavoro verticali e torni CNC. Gestisce gli anelli di posizione, velocità e coppia di un singolo asse servo, interfacciandosi con l’unità CNC tramite bus seriale ad alta velocità SSCNET. È compatibile con i motori brushless AC delle serie HC e HA di Mitsubishi Electric; la corrente di picco dichiarata è 35 A.
L’azionamento servo è il cuore del controllo d’asse: riceve i comandi di posizione e velocità dall’unità CNC e, confrontandoli con il segnale di retroazione dell’encoder del motore, genera la corrente necessaria a muovere l’asse con la massima precisione e ripetibilità. Un guasto all’azionamento rende l’asse inutilizzabile e mette la macchina in allarme: la produzione si ferma finché il drive non viene riparato o sostituito con un’unità equivalente funzionante.
Mitsubishi Electric è uno dei principali costruttori mondiali di sistemi CNC, servo amplificatori e motori per macchine utensili, con decenni di esperienza nel motion control industriale. La serie MDS-B è stata soppiantata dalle generazioni successive MDS-C, MDS-D ed MDS-E; tutti i prodotti della famiglia MDS-B sono pertanto legacy / fuori produzione e reperibili esclusivamente come usato, NOS (New Old Stock) o tramite riparazione specializzata.
Dati tecnici principali
| Tipo | Azionamento servo digitale AC monoasse |
| Codice | MDS-B-V1-35 (MDSBV135) |
| Marca | Mitsubishi Electric |
| Applicazione nota | Centri di lavoro verticali e torni CNC Mitsubishi con controllo MELDAS 500 / 600 |
| Funzione | Regolazione posizione, velocità e coppia – asse servo singolo |
| Tensione ingresso | 200–230 V AC, trifase (da unità di alimentazione servo dedicata) |
| Corrente di picco | 35 A |
| Comunicazione CNC | SSCNET – Servo System Controller NETwork (bus seriale ad alta velocità) |
| Motori compatibili | Motori brushless AC Mitsubishi serie HC, HA |
| Interfacce / connettori | Connettore SSCNET, connettore potenza motore (U/V/W), connettori I/O e feedback encoder |
| Peso | ~3–5 kg |
| Dimensioni | ~200–280 mm H × 75–100 mm L × 130–180 mm P |
| Stato produzione | Legacy / fuori produzione — disponibile solo come usato, NOS o tramite riparazione |
