Azionamento MITSUBISHI
Marca: MITSUBISHI -
Tipologia: Azionamento
Codice: MDS-B-V1-45
| Servizio | Disponibilità | Prezzo |
|---|---|---|

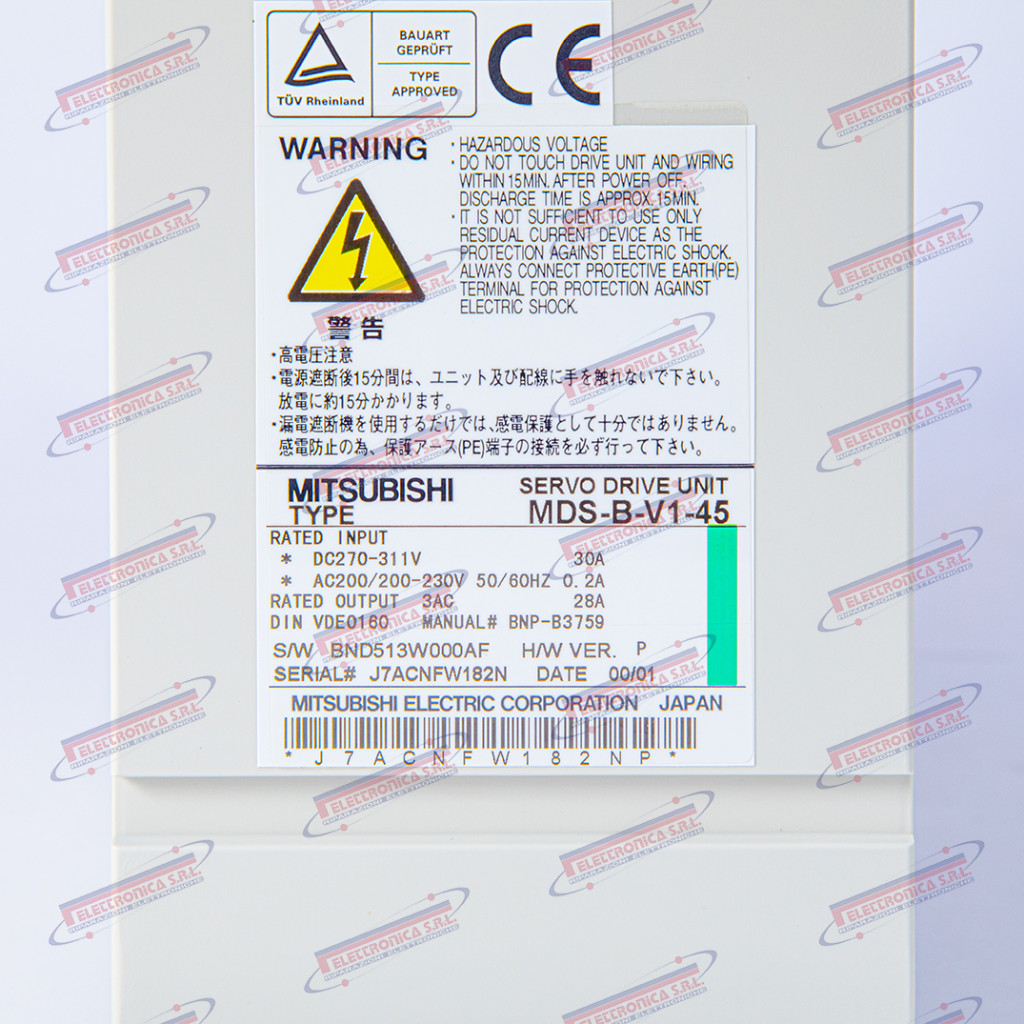

Servo Drive Asse Singolo – MITSUBISHI MDS-B-V1-45
Il MDS-B-V1-45 è un servo drive monoasse in corrente alternata (“Single-Axis AC Servo Amplifier”) della serie MDS-B prodotto da Mitsubishi Electric, progettato per sistemi CNC MELDAS (serie 600/700). Riceve i comandi dall’unità CNC tramite la rete seriale dedicata SSCNET a fibra ottica e alimenta il servomotore AC dell’asse interpolato. La sigla “V1” indica azionamento di un singolo asse; “45” corrisponde alla corrente nominale di uscita (45 A). Richiede un’unità di alimentazione esterna MDS-B-CV per la tensione del bus DC. Compatibile con servomotori HC-SF e HA-LF della stessa marca.
Il servo drive è il cuore dell’azionamento di ogni asse della macchina CNC: riceve i riferimenti di posizione e velocità dall’unità di controllo e li converte in corrente di pilotaggio per il motore, chiudendo in tempo reale gli anelli di posizione, velocità e corrente. Un guasto al MDS-B-V1-45 causa l’arresto immediato dell’asse con allarme CNC: la macchina non può eseguire alcuna lavorazione fino alla sostituzione o alla riparazione del drive.
Mitsubishi Electric è uno dei principali costruttori mondiali di sistemi CNC e motion control, con la linea MELDAS/MELSERVO attiva dalla fine degli anni ’70. La serie MDS-B è stata prodotta dalla fine degli anni ’90 ai primi anni 2000 ed è oggi legacy / fuori produzione, soppiantata dalle serie MDS-C1, MDS-D e MDS-E; il reperimento avviene esclusivamente tramite canali usato, surplus o servizi di riparazione specializzati.
Dati tecnici principali
| Tipo | Servo drive monoasse AC (Single-Axis AC Servo Amplifier) |
| Codice | MDS-B-V1-45 (MDSBV145) |
| Marca | Mitsubishi Electric |
| Applicazione nota | Sistemi CNC Mitsubishi MELDAS 600 / 700; centri di lavoro e torni CNC |
| Funzione | Azionamento e regolazione posizione/velocità/corrente di un asse servomotore AC |
| Corrente nominale | 45 A (corrente di picco ~135 A) |
| Tensione di ingresso | Bus DC da unità MDS-B-CV (alimentazione trifase 200–230 V CA) |
| Comunicazione CNC | SSCNET (Serial Servo Communication NET) – fibra ottica proprietaria Mitsubishi |
| Motori compatibili | Servomotori AC Mitsubishi serie HC-SF, HA-LF |
| Interfacce / connettori | Connettore fibra ottica SSCNET, morsettiera potenza, connettore encoder/resolver |
| Peso | ~3–6 kg |
| Dimensioni | ~80 × 380 × 240 mm |
| Stato produzione | Legacy / fuori produzione — solo usato/surplus/riparazione |
