Azionamento MITSUBISHI
Marca: MITSUBISHI -
Tipologia: Azionamento

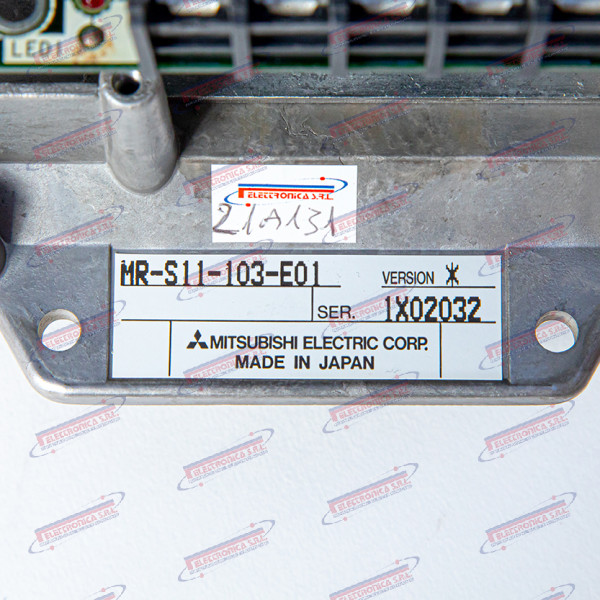

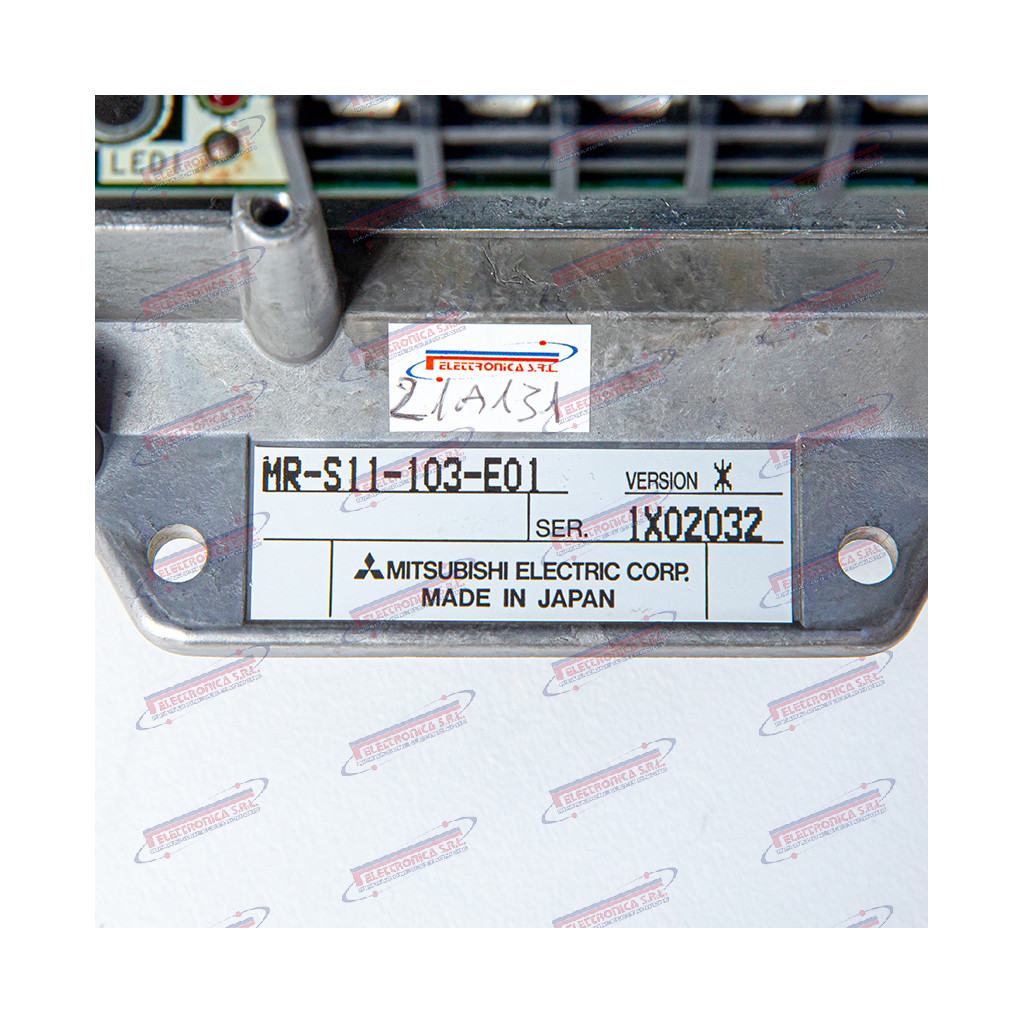

Codice: MR-S11-103-E01
| Servizio | Disponibilità | Prezzo |
|---|---|---|

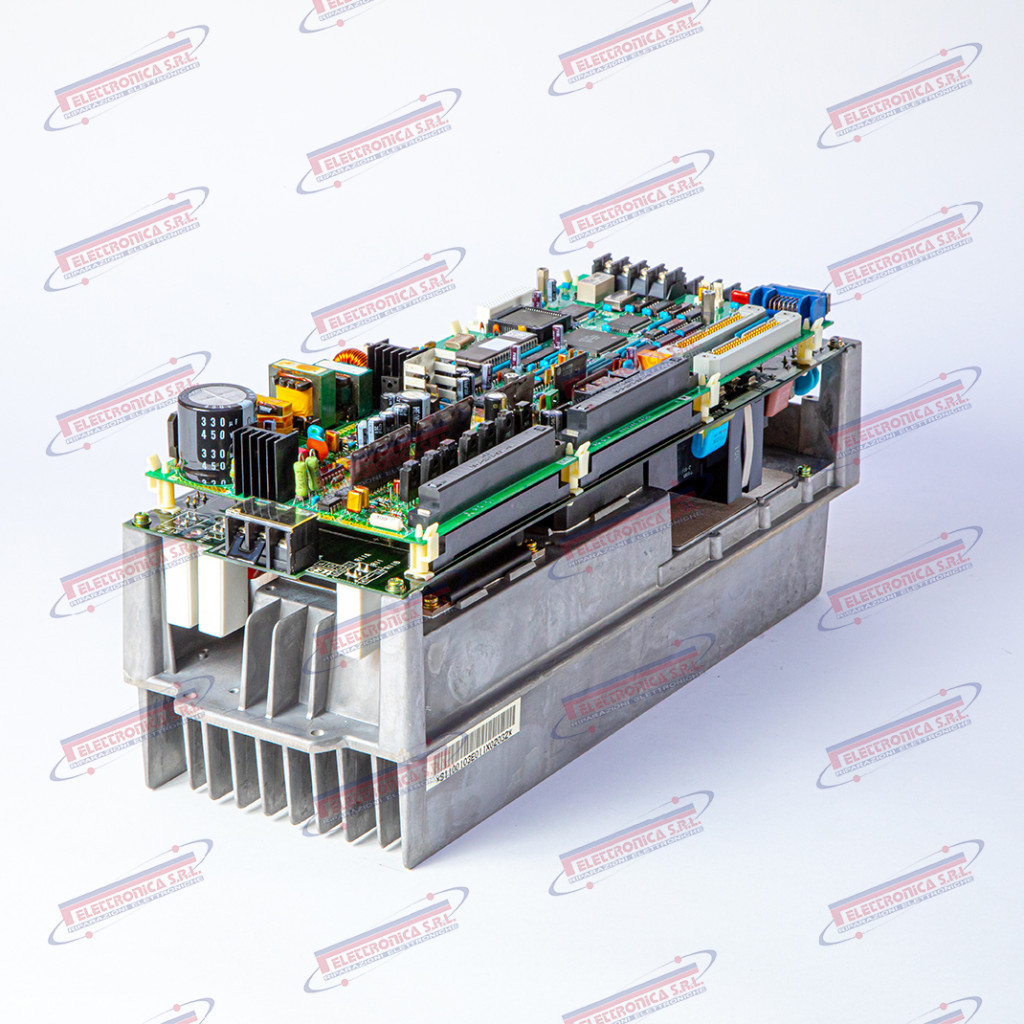

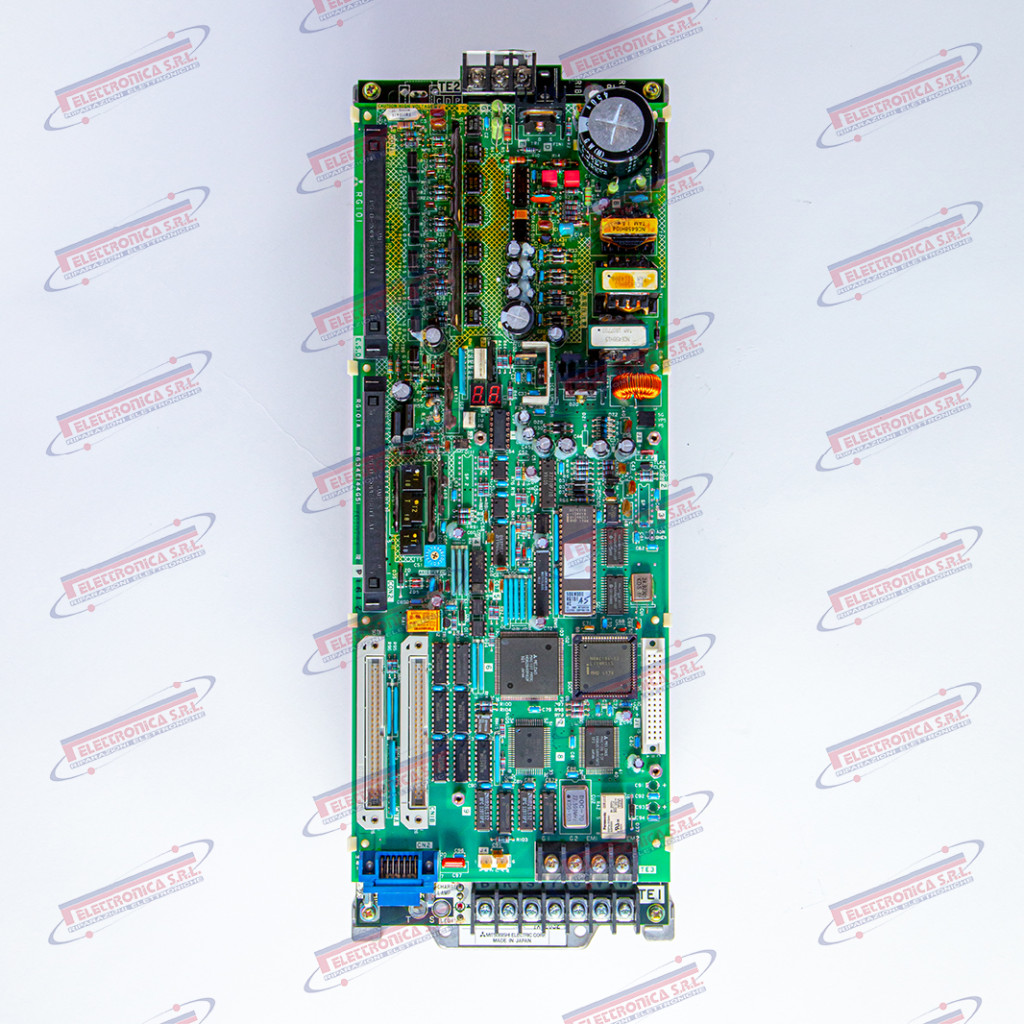

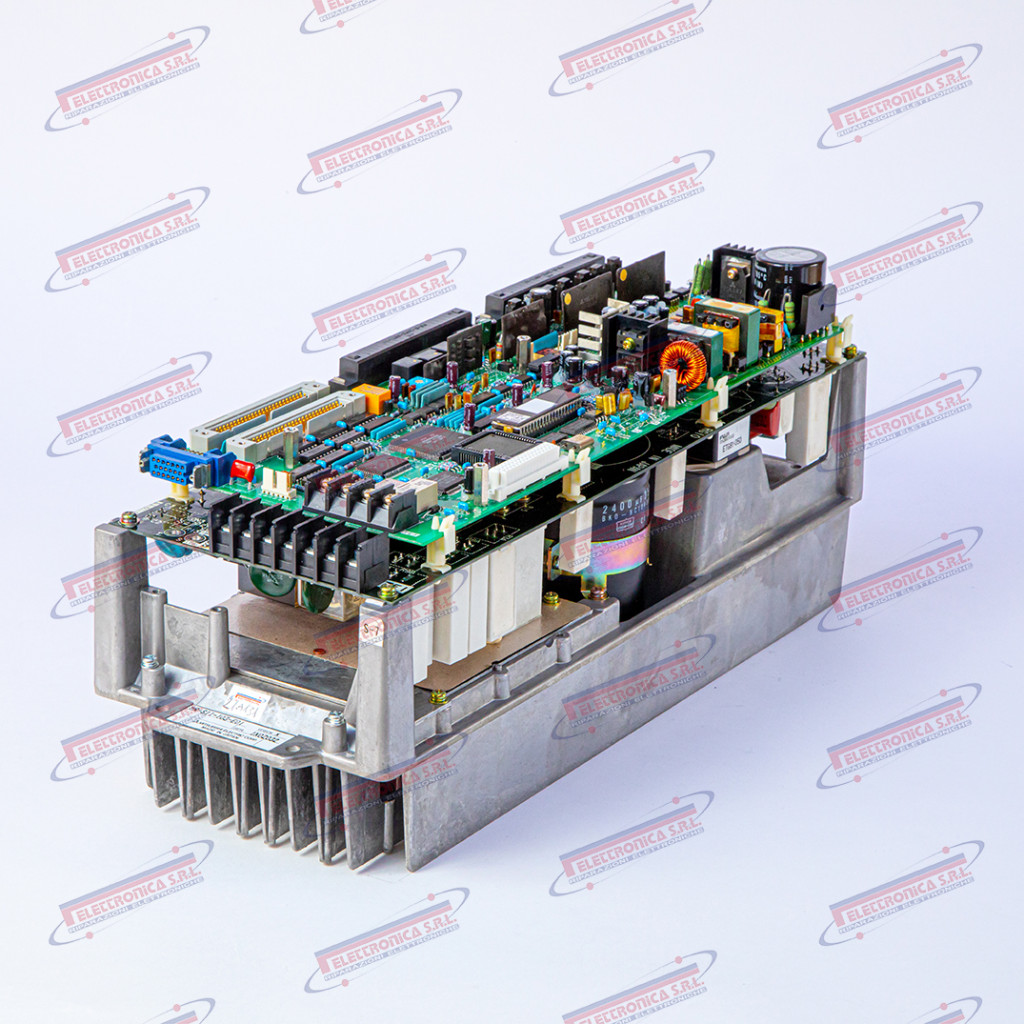

Servo Amplificatore MELSERVO – MITSUBISHI MR-S11-103-E01
Il MR-S11-103-E01 è un azionamento servo digitale compatto (“Compact Servo Amplifier”) prodotto da Mitsubishi Electric, appartenente alla serie MELSERVO MR-S11. È progettato per il controllo in velocità e coppia di motori brushless AC (serie HA-SE e compatibili), tipicamente impiegato in macchine utensili CNC equipaggiate con sistemi MELDAS di Mitsubishi Electric. Il suffisso E01 identifica la variante per alimentazione europea (200–230 V AC) alla revisione hardware 01; il codice interno di magazzino è MRS11103E01. Il numero 103 identifica la classe di potenza dell’unità.
L’azionamento servo è l’elemento che chiude gli anelli di velocità e di corrente sul motore assi: riceve il riferimento dal controllore CNC (segnale analogico ±10 V oppure treno di impulsi) e mantiene la rotazione stabile e precisa adattandosi in tempo reale alle variazioni di carico. In caso di guasto l’asse controllato risulta completamente inoperativo, con fermo immediato della macchina e impossibilità di eseguire qualsiasi lavorazione CNC.
Mitsubishi Electric è uno dei principali costruttori mondiali di sistemi di motion control, CNC e automazione industriale, con la linea MELSERVO attiva dalla fine degli anni ’80 e continuamente aggiornata fino alle attuali serie MR-J5. I prodotti della serie MR-S11 sono oggi legacy / fuori produzione: reperibili esclusivamente come pezzi usati, surplus NOS o tramite centri di riparazione specializzati.
Dati tecnici principali
| Tipo | Azionamento servo digitale compatto (Compact Servo Amplifier) |
| Codice | MR-S11-103-E01 (MRS11103E01) |
| Marca | Mitsubishi Electric – serie MELSERVO MR-S11 |
| Applicazione nota | Macchine utensili CNC con sistemi MELDAS (Mitsubishi Electric); motori brushless HA-SE e compatibili |
| Funzione | Regolazione velocità e corrente motore servo brushless AC |
| Alimentazione | 200–230 V AC, monofase/trifase – variante europea (E01) |
| Potenza / Corrente | ~100 W nominali; corrente picco ~3 A |
| Ingresso riferimento | Analogico ±10 V oppure treno di impulsi (pulse train) da CNC |
| Retroazione | Encoder incrementale dal motore servo |
| Interfacce | CN1 (riferimento analogico / I/O digitali), CN2 (encoder), morsettiera potenza; comunicazione RS-422 (tipico) |
| Peso | ~0,5–1,2 kg |
| Dimensioni | ~60–80 × 150–180 × 130–160 mm |
| Stato produzione | Legacy / fuori produzione — solo usato/surplus/riparazione |
